27

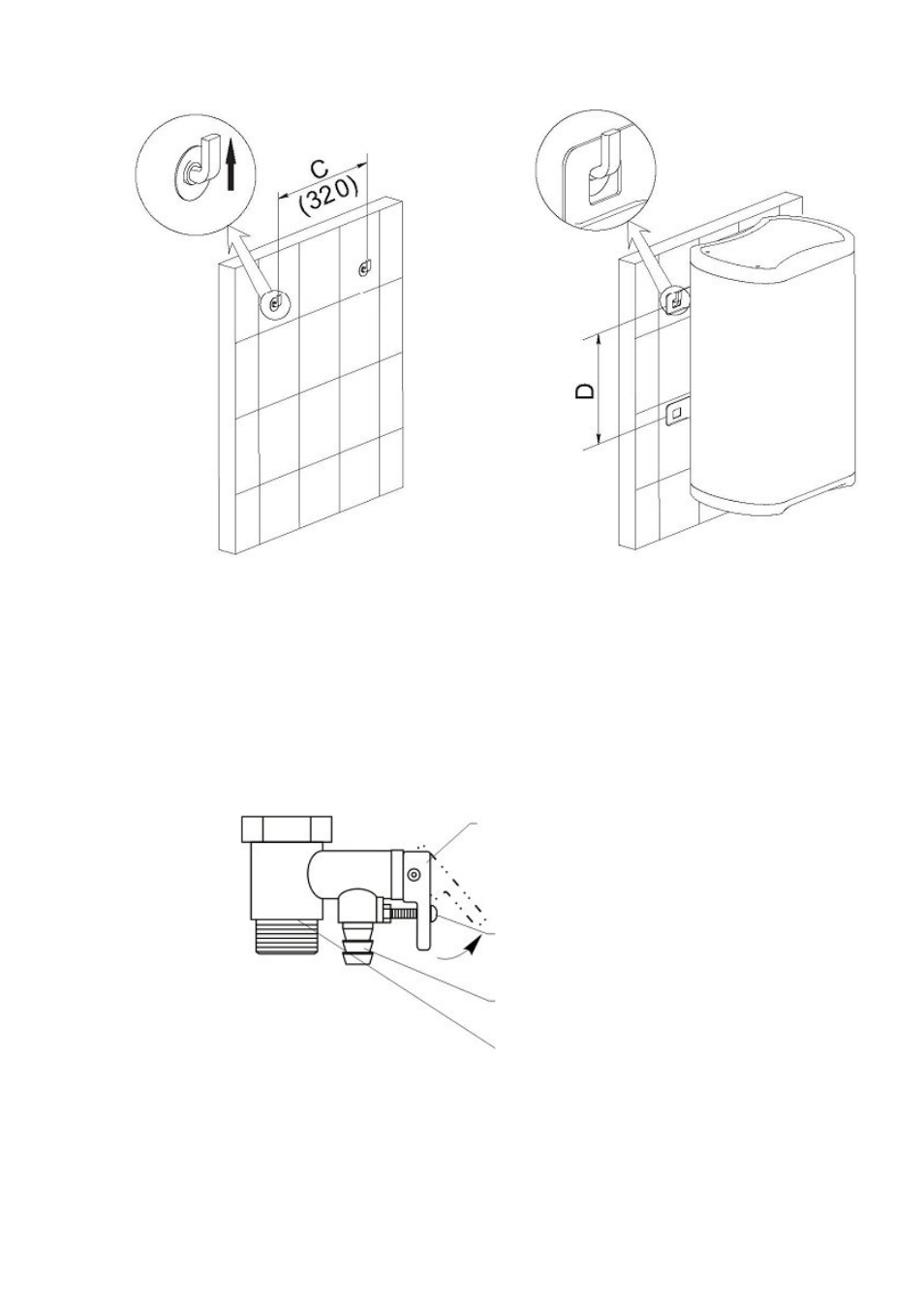

верхній бік
Увага! Конструкція стіни повинна витримувати подвійну масу водонагрівача,
наповненого водою.
3.2 Приєднання до системи водопостачання
1. Шланги, що приєднуються до водонагрівача та з'єднувачі повинні витримувати робочий
тиск до 6 бар і температуру до +95°C.
2. При стандартному з’єднанні водонагрівач працює під тиском, обумовленим тиском у
магістралі.
Приєднання вхідної трубки водонагрівача до системи водопостачання здійснюється через
запобіжний клапан, що входить у комплект поставки.
Кран зливання води
Гвинт
Отвір для зливання води
Запобіжний клапан
Щоб уникнути поломки при загвинчуванні запобіжного клапана не застосовуйте великих
зусиль.
Запобіжний клапан виконує дві функції:
- пропускає воду тільки в одному напрямку (є зворотним клапаном).
- при тиску вище 6 бар (0,6 МПа) стравлює воду через отвір збоку (відкалібрований на 6
бар).
