25
Запобіжний клапан – 1 шт.
Дренажна трубка – 1 шт.
Інструкція – 1 шт.
Список сервісних центрів – 1 шт.
3. Монтаж
Монтаж приладу здійснюється покупцем власним коштом.
Виробник не несе відповідальності за неполадки, викликані неправильним встановленням
та зневажливим ставленням до рекомендацій цієї інструкції, а саме:
а) Встановлення рекомендується здійснювати з допомогою фахівців, що мають необхідну
кваліфікацію.
б) Запобіжний клапан, що входить у комплект поставки, не можна заглушати або
замінювати.
в) Електричне з’єднання повинне здійснюватися відповідно до правил розділу «3.3.
Електричне з’єднання».
г) Водонагрівач повинен бути надійно закріплений на стіні, що зможе витримати його
вагу.
Щоб зменшити втрати тепла по довжині труб, апарат варто встановлювати
якнайближче до місця споживання гарячої води.
Для полегшення догляду за апаратом варто залишити місце для вільного доступу
до електричних частин (приблизно 0,5 м). Крім того, рекомендується встановлювати
водонагрівач на відстані 20-25 см від стелі та прилягаючих стін.
3.1 Спосіб кріплення
Виберіть підходяще місце, відповідно до зазначеного на сторінці 8 розмірами (С та D).
Електродрилем просвердлыть отвори під анкерні болти діаметром 12 мм (для 30, 50 і 80
л), і під гвинти-саморізи діаметром 6 мм (для 10 л); глибиною 80 мм (для 30, 50 і 80 л),
глибиною 38 мм (для 10 л). Отвори повинні розташовуватися на одному рівні.

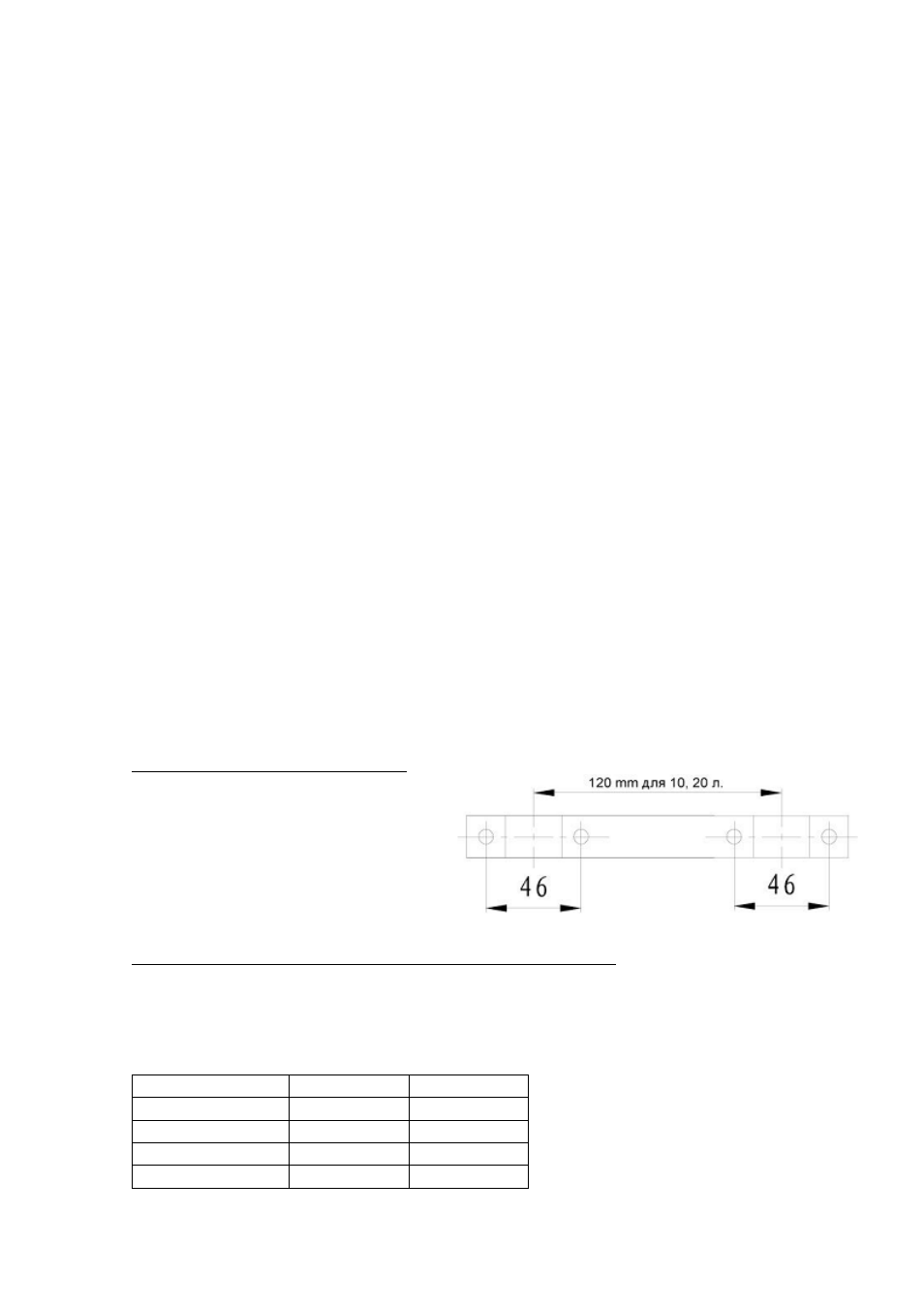

3.1.1. Кріплення моделі FDM- 10V:
а) Використовуючи гвинти-саморізи
(4 шт.), прикріпіть пластину до стіни.
б) Навісьте нагрівач, відрегулюйте
кріплення пластини та кут гвинтів,
перевірте їхнє затягування,
переконайтеся в тому, що нагрівач
закріплений надійно.
3.1.2. Кріплення моделі FDMS- 30V, FDMS- 50V, FDMS- 80V:
а) Встановіть анкерні болти (2 шт. для FDMS-30V, FDMS-50V і 4 шт. для FDMS- 100V) з
гаками в просвердлені отвори.
б) Підвісьте водонагрівач за кронштейн корпуса на гаки анкерних болтів.
Розміри кріплення кронштейна
С
D
30 л 320
50 л 320
80 л 320 562
100 л 320 430
