40
Подключение дополнительного оборудования

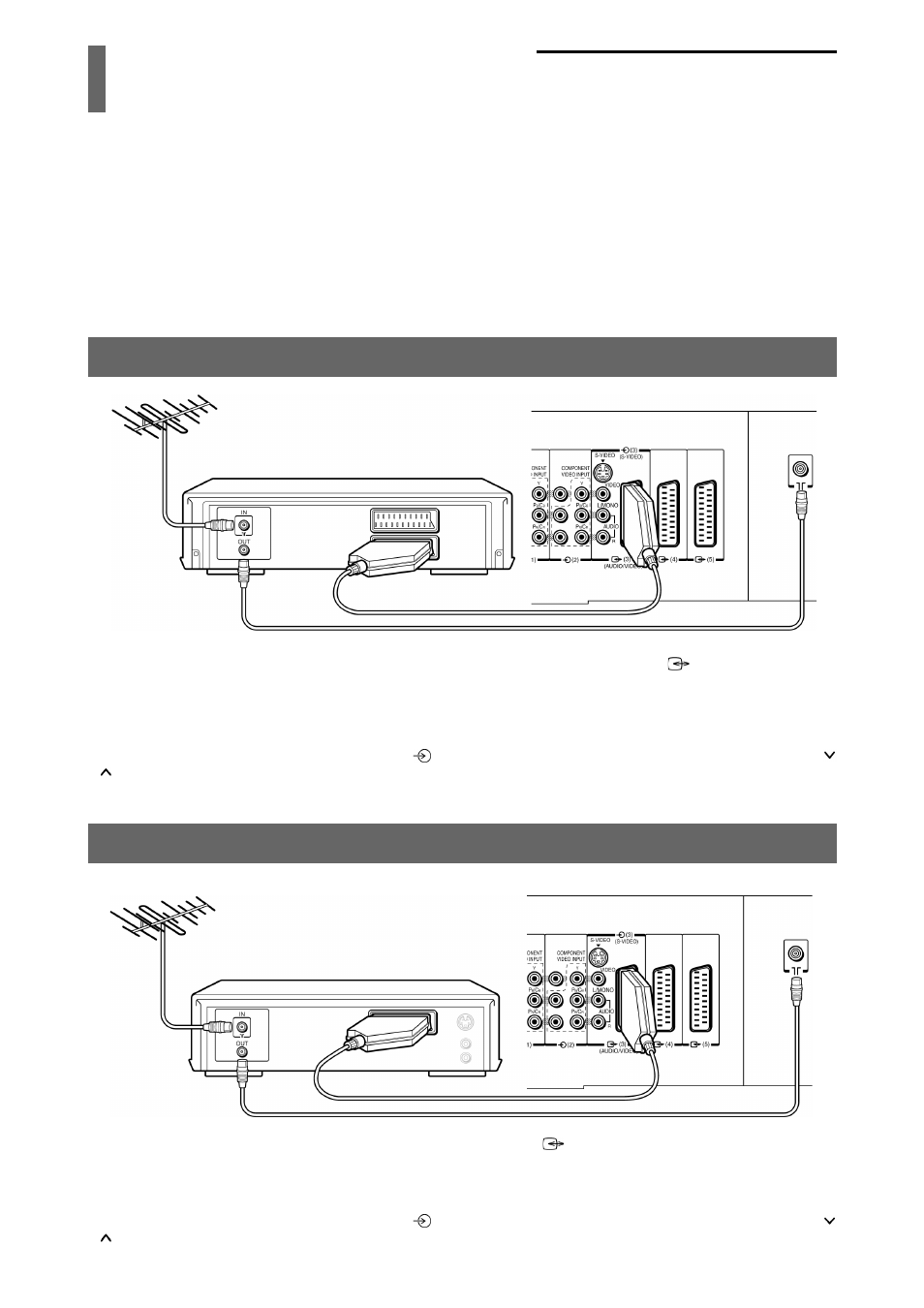

Подключение видеомагнитофона
При подключении стандартного видеомагнитофона (AV) рекоментуется использовать разъем Scart
(3).
Соедините выходной скарт-разъем на видеомагнитофоне с разъемом Scart 3 на задней панели телевизора. Воспользуйтесь для
этого кабелем с 21-контактными штекерами. Для подключения спутникового ресивера используйте входы Scart 4 и 5.
После нажатия клавиши Play на видеомагнитофоне, на телевизоре должно сразу выйти принимаемое изображение. В противном
случае следует выбрать необходимый канал клавишей
. Вы можете также нажать клавишу ОК и выбрать вход клавишами
и
. Каналы переключаются в следующем порядке: TV, EXT1, EXT2, EXT3, EXT4, EXT5, EXT6 или RGB/PC. Более подробное
этой процедуры приводится на стр. 31.
Подключение видеомагнитофона с разъемом S-video
Соедините выходной разъем S-video на видеомагнитофоне с разъемом Scart
(3) на задней панели телевизора.
Воспользуйтесь для этого кабелем с 21-контактными штекерами.
В этом случае обязательно установите в качестве входного канала EXT3 вместо AV так, как показано на стр. 30.
После нажатия клавиши Play на видеомагнитофоне, на телевизоре должно сразу выйти принимаемое изображение. В противном
случае следует выбрать необходимый канал клавишей
. Вы можете также нажать клавишу ОК и выбрать вход клавишами
и
. Каналы переключаются в следующем порядке: TV, EXT1, EXT2, EXT3, EXT4, EXT5, EXT6 или RGB/PC. Более подробное
этой процедуры приводится на стр. 31.
Подключение стандартного видеомагнитофона
видеомагнитофон
задняя панель телевизора
видеомагнитофон с разъемом S-video
задняя панель телевизора
