Подключение дополнительного оборудования
Разъемы на передней панели

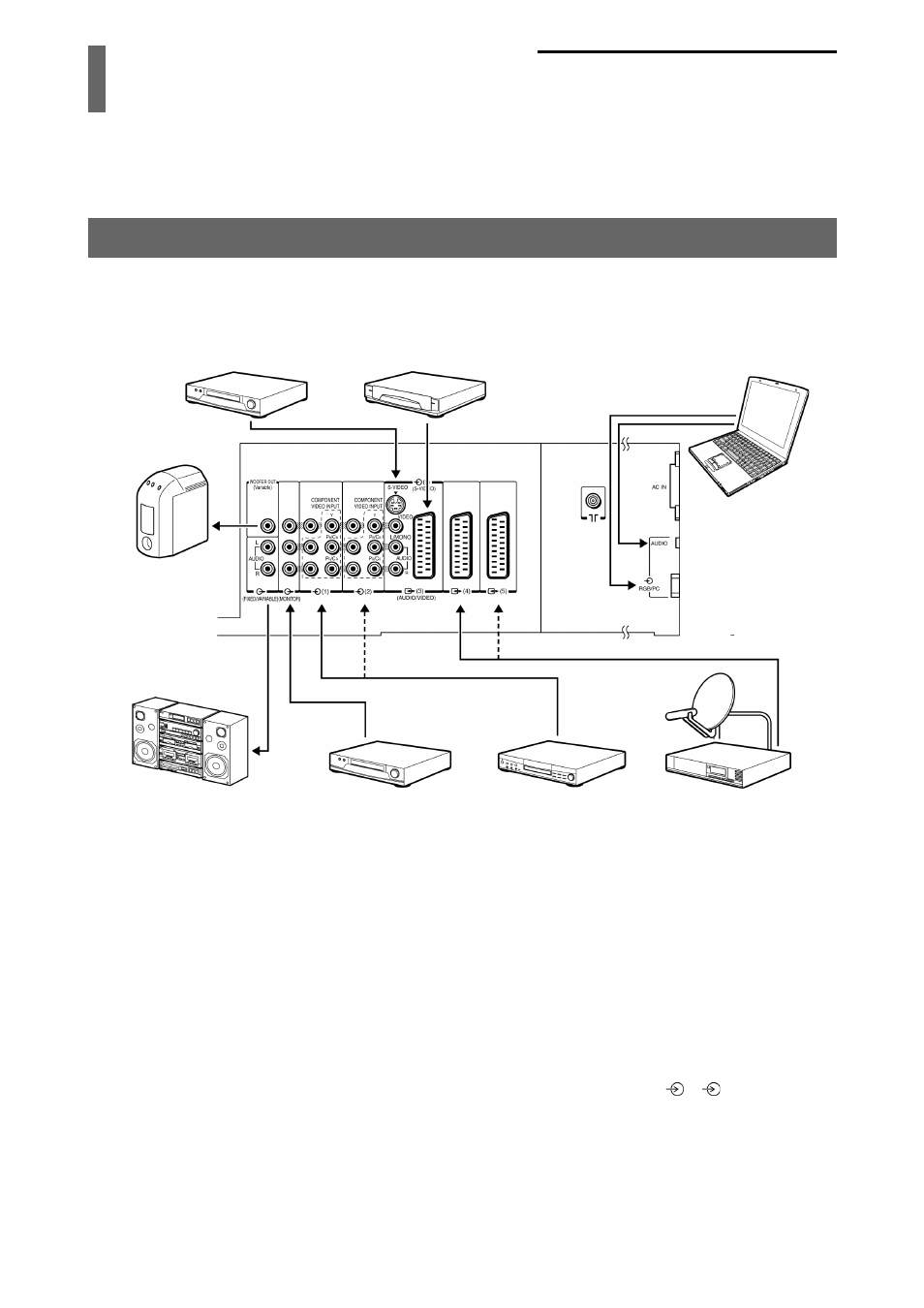

Пример подключения
Для подключения спутникового ресивера рекомендуется использовать разъемы Scart 4 или 5, а для видеомагнитофона - Scart 3.
• Каждый раз перед подключением внешних устройств выключите питание, как на самом устройстве, так и на телевизоре.
• На задней панели расположены три скарт-разъема, разъем S-Video и несколько гнезд для подключения самых различных внешних
устройств.
• Кроме того система оснащена фиксированным/переменным выходным аудиоразъемом для подключения аудиоаппаратуры и
3,5-миллиметровым гнездом для внешнего низкочастотного динамика.
• Под надписью COMPONENT VIDEO INPUT находятся три гнезда для компонентного видеосигнала (Y, P
B
/C
B
, P
R
/C
R
), которые
обеспечивают качественную передачу изображения. Эти гнезда используются только для подключения устройств с компонентным
выходом, например DVD-проигрывателя.
• Разъем MONITOR не используется для вывода сигнала, принимаемого с компонентных разъемы
1,
2.
• Дополнительное оборудование и соединительные кабели не входят в комплектацию телевизора.
видеомагнитофон
(стандартный
или с S-Video)
видеомагнитофон
(со скарт-разъемом)
или
низкочастотный
динамик с
усилителем (стр. 29)
компьютер
Задняя панель
телевизора
музыкальный центр
(пишущий видеомагнитофон)
DVD-проигрыватель
с компонентными
видеовыходами
спутниковый ресивер
