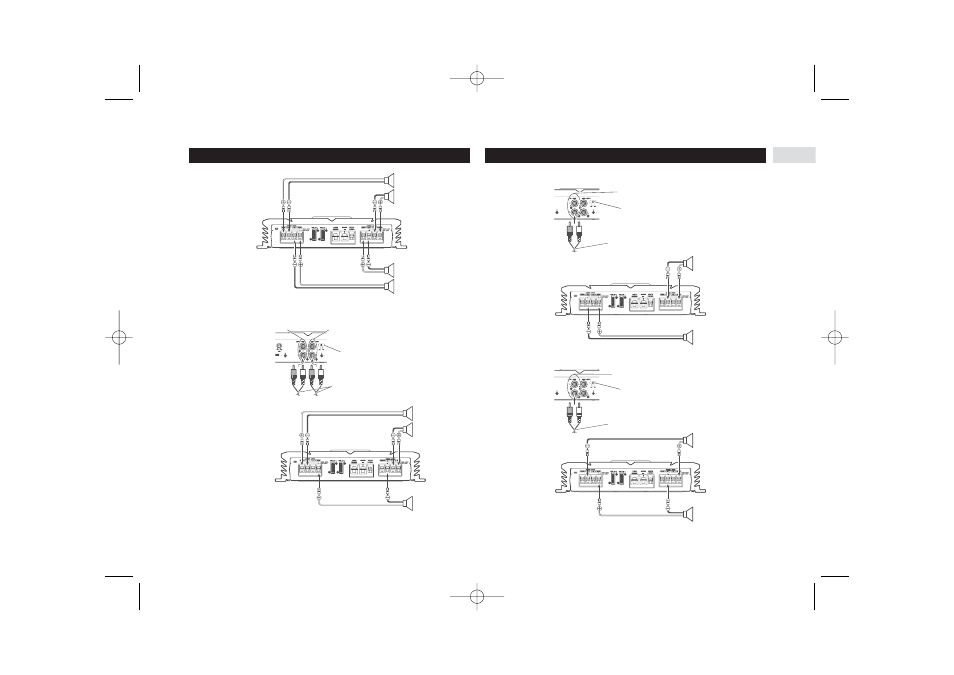

8 Подключение аппарата
(Правый) Выход А для динамиков
(Левый)
(Правый) Выход В для
динамиков (Левый)
Входное гнездо А стандарта RCA Входное гнездо B стандарта RCA
Переключатель выбора
Для выбора двухканального входа, передвиньте переключа
тель влево. Для выбора четырехканального входа, перед
виньте переключатель вправо.
Соединительные провода с вилками
стандарта RCA (приобретаются отдельно)
Провода от стереосистемы автомобиля
(стандарта RCA)
Если используется только один входной
штекер (например, если стереосистема
имеет только один выход стандарта RCA)
подключите штекер ко входному гнезду А
стандарта RCA, и не подключайте штекер
к входному разъему В стандарта RCA.
Трехканальный режим
(Правый) Выход А для
динамиков (Левый)
Входное гнездо В для
динамиков (Моно)
Двухканальный режим (стерео)
Входное гнездо А стандарта RCA
В том случае, если используется двухканальный режим, подсоедини
те входной штекер А стандарта RCA во входное гнездо А усилителя.
Переключатель выбора Передвиньте переключатель влево.
Соединительный провод с вилками стандарта RCA
(приобретается отдельно)
Провод от стереосистемы
автомобиля
(стандарта RCA)
Динамик (Левый)
Динамик (Правый)
Динамик (Правый)
Входное гнездо А стандарта RCA
В том случае, если используется двухканальный режим, подсоедини
те входной штекер А стандарта RCA во входное гнездо А усилителя.
Переключатель выбора Передвиньте переключатель влево.
Соединительный провод с вилками стандарта RCA
(приобретается отдельно)
Провод от стереосистемы
автомобиля
(стандарта RCA)
Динамик (Левый)
