7

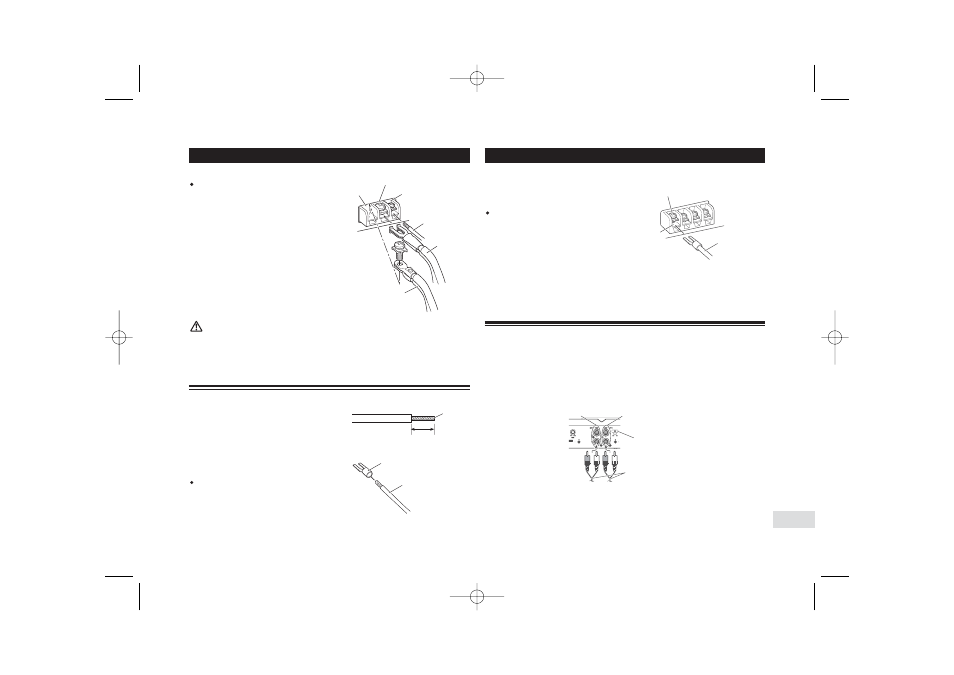

Подключение аппарата
4. Подсоедините провода к терминалу.
Надежно закрепите провода при помощи
винтов терминала. Контакт «GND» [Земля]
Контакт для подключения
провода дистанционного
управления системой
Провод дистанци
онного управления
системой
З а з е м л я ю
щий провод
Провод от батареи
Контакт пита
ния (масса)
3. Подсоедините провода динамиков к
выходным терминалам усилителя,
предназначенным для подключения
динамиков.
Обеспечьте надежную фиксацию провода
при помощи винта.
Предостережение
Если провод от батареи будет недостаточно прочно прикреплен к соответствующему контакту,
то это может привести к сильному разогреву в области подсоединения и даже возможно появ
ление небольшого возгорания.
Подсоединение выходных контактов динамиков
1. Вытяните конец провода динамика
на 10 мм и закрутите его при помо
щи кусачек или плоскогубцев.
10 мм
Скрутите
2. На концы проводов наденьте нако
нечники. Наконечники не входят в
комплект поставки.
Для закрепления наконечников используй
те плоскогубцы. Наконечник
Провод от динамика
Крепежный винт
Провод от
динамика
Выходной контакт
для подключения
динамика
Подключение динамиков и входящих проводов
Выходной режим динамика может быть четырехканальным, трехканальным (стерео+моно) или
двухканальным (стерео, моно). Проведите подключение динамиков в соответствии с режимом
так, как показано на рисунке ниже.
Четырехканальный режим
Входное гнездо А стандарта RCA Входное гнездо B стандарта RCA
Переключатель выбора
Для выбора двухканального входа, передвиньте переключа
тель влево. Для выбора четырехканального входа, перед
виньте переключатель вправо.
Соединительные провода с вилками
стандарта RCA (приобретаются отдельно)
Провода от стереосистемы автомобиля
(стандарта RCA)
Если используется только один входной
штекер (например, если стереосистема
имеет только один выход стандарта RCA)
подключите штекер ко входному гнезду А
стандарта RCA, и не подключайте штекер
к входному разъему В стандарта RCA.
