16
ПОДКЛЮЧЕНИЕ
ВНЕШНИХ УСТРОЙСТВ

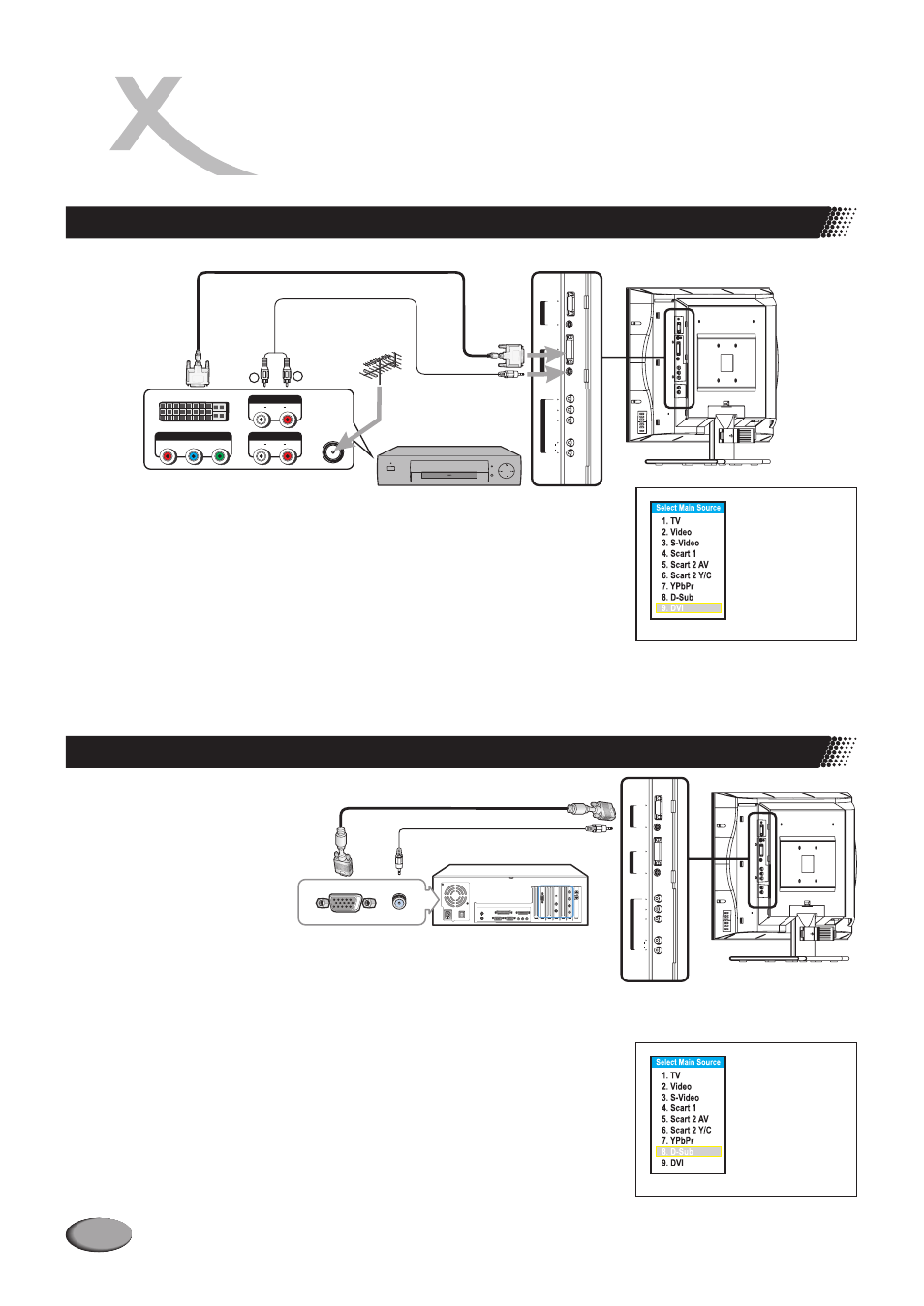

Подключение ресивера цифрового телевидения
Подключение:
Воспроизведение:
Подключите антенну или кабельное цифровое телевидение к антенному входу
ресивера цифрового телевидения. С помощью DVI кабеля соедините DVI разъемы
видео выхода ресивера и DVI входа телевизора. С помощью аудио кабеля соедините
аудио разъемы DVD проигрывателя и телевизора.
1. Включите телевизор и нажмите кнопку SOURCE на ПДУ телевизора для
отображения меню выбора источника сигнала.
2. Воспользуйтесь кнопками CH/ на ПДУ для выбора в списке источников сигнала пункта DVI.
3. Нажмите кнопку ENTER для подтверждения выбора.
4
Включите ресивер цифрового телевидения.
Подключение:
С помощью VGA видео кабеля соедините разъемы VGA видео выхода компьютера
и VGA входа телевизора. С помощью аудио кабеля соедините аудио разъемы
компьютера и телевизора.
SOURCE
CH
D Sub
ENTER
Воспроизведение:
1. Включите телевизор и нажмите кнопку
на ПДУ телевизора для
отображения меню выбора источника сигнала.
2. Воспользуйтесь кнопками
/ на ПДУ для выбора в списке источников сигнала
пункта
.
3. Нажмите кнопку
для подтверждения выбора.
4. Включите компьютер.
5
При необходимости произведите дополнительные настройки вывода
изображения на компьютере.
Аудио кабель
AUDIO
L/MONO
Y
HDT
V
IN
C /P
b
b
C /P
r
r
R
DVI
-DI
N
DVI-D
AUDIO
D-Sub
D
-Sub
IN
AUDIO
VGA видео кабель
Подключение компьютера
AUDIO
L/MONO
Y
HDT
V
IN
C /P
b
b
C /P
r
r
R
DVI
-DI
N
DVI-D
AUDIO
D-Sub
D
-Sub
IN
AUDIO
Задняя панель
ресивера цифрового телевидения
DVI
ANT
AUDIO
COMPONENT
L
R
AUDIO
P
b
P
r
Y
AUDIO
L
R
AUDIO
DVI кабель
W
R
Аудио кабель
Ресивер
цифрового
телевидения
Компьютер
