ПОДКЛЮЧЕНИЕ
ВНЕШНИХ УСТРОЙСТВ
Перед подключением внешних устройств к телевизору необходимо обесточить телевизор и внешнее
устройство, проверить целостность конструкции соединительных разъемов на телевизоре и на внешнем
устройстве, а также взаимное соответствие электрических параметров и формата сигналов соединительных
разъемов телевизора и внешнего устройства.
Настоятельно рекомендуем перед подключением к телевизору ознакомиться с руководством пользователя
подключаемого устройства.
Недостаточно плотное подключение соединительного шнура к разъемам на телевизоре и внешнем
устройстве может привести к потере качества изображения и звука.
Подключение видеомагнитофона
Подключение:

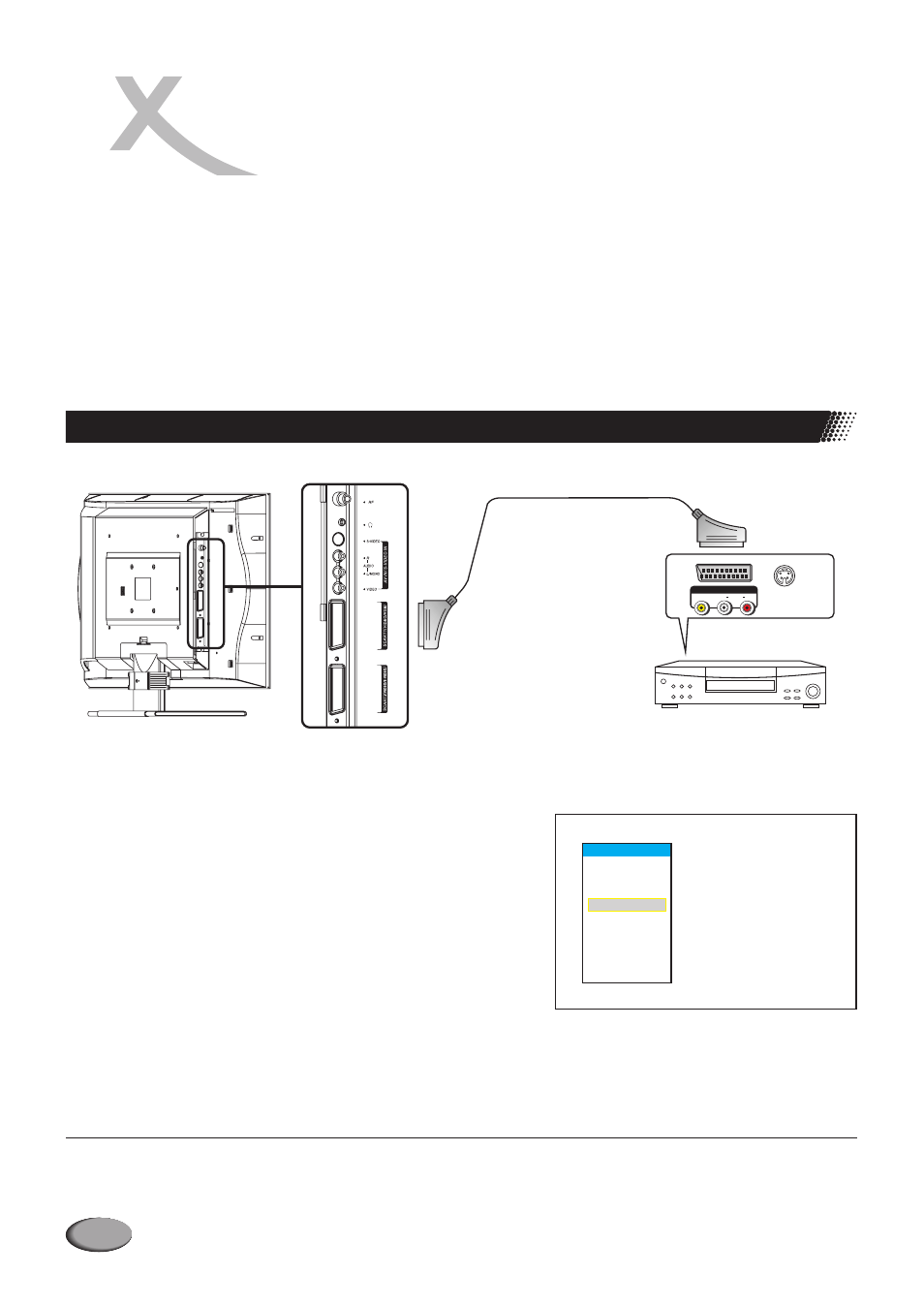

Соедините SCART кабелем разъем SCART на задней панели
видеомагнитофона и разъем SCART1 на телевизоре.
SOURCE
Воспроизведение:
1
Включите телевизор и нажмите кнопку
на ПДУ телевизора
для отображения меню выбора источника сигнала.
2
Воспользуйтесь кнопками CH/ на ПДУ для выбора пункта SCART1 в
списке источников сигнала.
3
Нажмите кнопку ENTER для подтверждения выбора.
4
Включите видеомагнитофон, загрузите видеокассету, и нажмите
кнопу PLAY на видеомагнитофоне для начала воспроизведения.
Select Main Source
1. TV
2. Video
3. S-Video
5. Scart 2 AV
6. Scart 2 Y/C
7. YPbPr
8. D-Sub
9. DVI
4. Scart 1
Коннектор SCART кабеля
SCART кабель
S-VIDEO
AV IN
Задняя панель
видеомагнитофона
Видеомагнитофон
R
L
VIDEO
AUDIO
SCART
Примечание:
Через разъем SCART1 телевизор принимает Композитный и RGB видео сигналы. Тип (Композитный или RGB) видео
сигнала определяется автоматически. При наличии на разъеме SCART1 одновременно Композитного и RGB сигналов,
по умолчанию выбирается сигнал RGB.
