РуКОвОДСТвО пО эКСплуАТАцИИ
ПОДКЛЮЧение

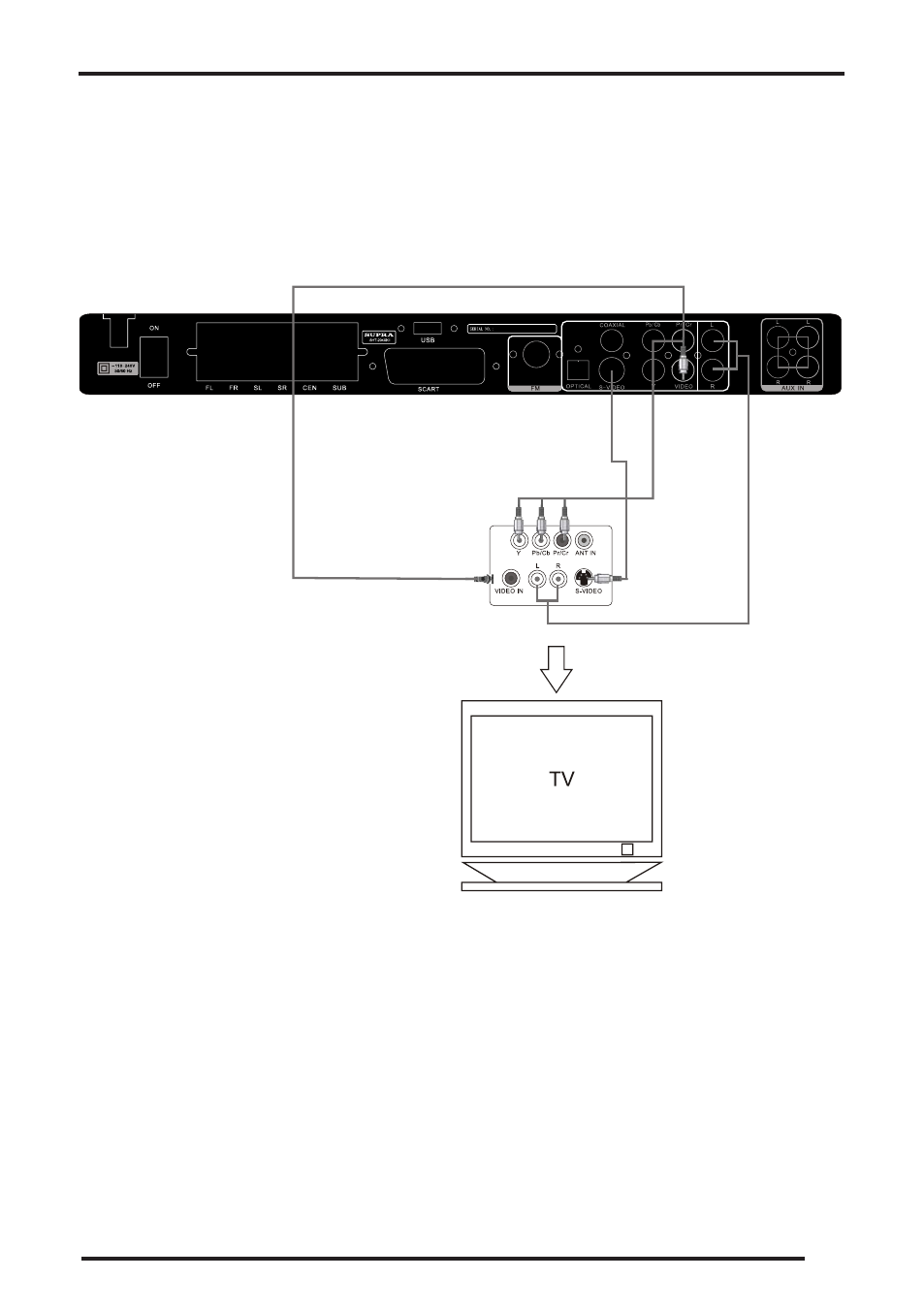

АУДиО/виДеО ПОДКЛЮЧение К КинесКОПнОМУ теЛевиЗОРУ иЛи МОнитОРУ ПК
Один конец аудио/видео кабеля (с тремя штекерами: желтым, красным и белым) нужно подсоединить к
задней стороне устройства (смотрите рисунок), а другой конец кабеля – к разъему AV телевизора, кото-
рый может находиться спереди, сзади или сбоку.
9
Синий/Красный/Зеленый штекера Y Pb/Cb Pr/Cr к разъемам с соответствую-
Y Pb/Cb Pr/Cr к разъемам с соответствую-
Pb/Cb Pr/Cr к разъемам с соответствую-
Pb/Cb Pr/Cr к разъемам с соответствую-
/Cb Pr/Cr к разъемам с соответствую-
Cb Pr/Cr к разъемам с соответствую-
Pr/Cr к разъемам с соответствую-
Pr/Cr к разъемам с соответствую-
/Cr к разъемам с соответствую-
Cr к разъемам с соответствую-
к разъемам с соответствую-
щими цветами компонентного входа телевизора или соединение по кабелю
через разъемы S –Video.
Yellow Pin Here (For Video) – Желтый штекер RCA к разъему для видео
Red/White Pins - Красный/ белый штекер RCA к разъему аудио
