РуКОвОДСТвО пО эКСплуАТАцИИ
7

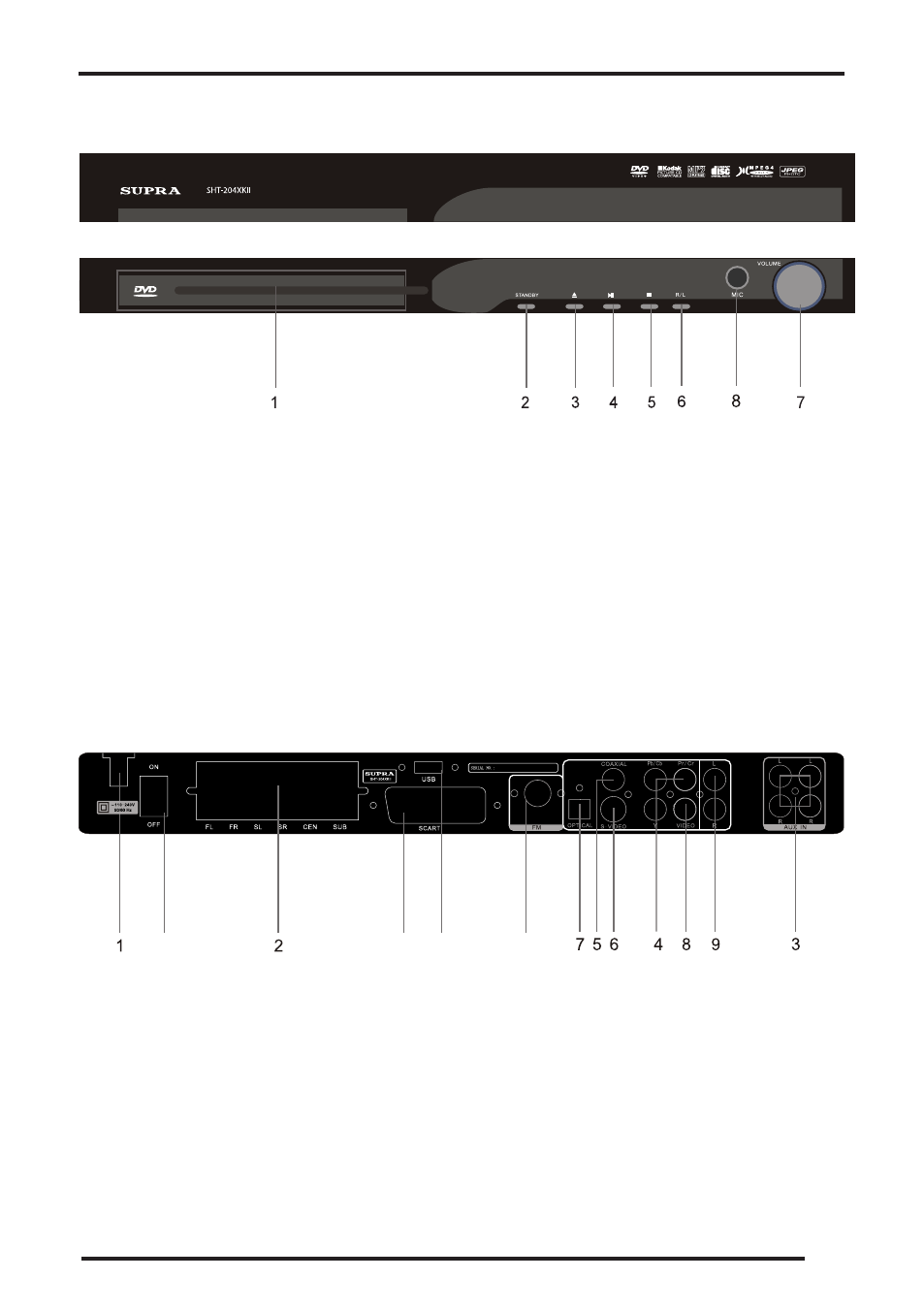

ПеРеДнЯЯ ПАнеЛЬ
1. Лоток для диска
2. Кнопка включения/перехода в режим ожидания
3. Кнопка открытия/закрытия лотка для диска
4. Кнопка начала воспроизведения/паузы
5. Кнопка остановки
6. Кнопка выбора правого/левого аудиоканала
7. Регулятор уровня громкости
8. Гнездо для микрофона
ЗАДнЯЯ стенКА
1. Кабель питания сетевой (110-240 В)
2. Аудиовыход (5.1 CH OUTPUT): FL – выход на пе-
реднюю левую колонку, SL – выход на боковую
левую колонку, FR – выход на переднюю пра-
вую колонку, SR – выход на боковую правую
колонку, CEN – выход на центральную колон-
ку, SUB – выход на сабвуфер
3. Разъем для подключения внешнего источника
4. Видеовыходы компонентных сигналов Y Pb/Cb Pr/Cr
5. COAXIAL – цифровой коаксиальный аудио выход
6. Видео выход S-VIDEO
7. OPTICAL - оптический цифровой выход
8. Композитный видео выход
9. Аудиовыход (правый и левый аудиоканалы)
10. Разъем SCART
11. Гнездо антенн FM/ AM
12. Тумблер включения/отключения питания
13. Разъем USB для подключения накопителей
10
12
13
11
