НАИМЕНОВАНИЯ УЗЛОВ МАШИНЫ И ИХ ФУНКЦИИ
12
■

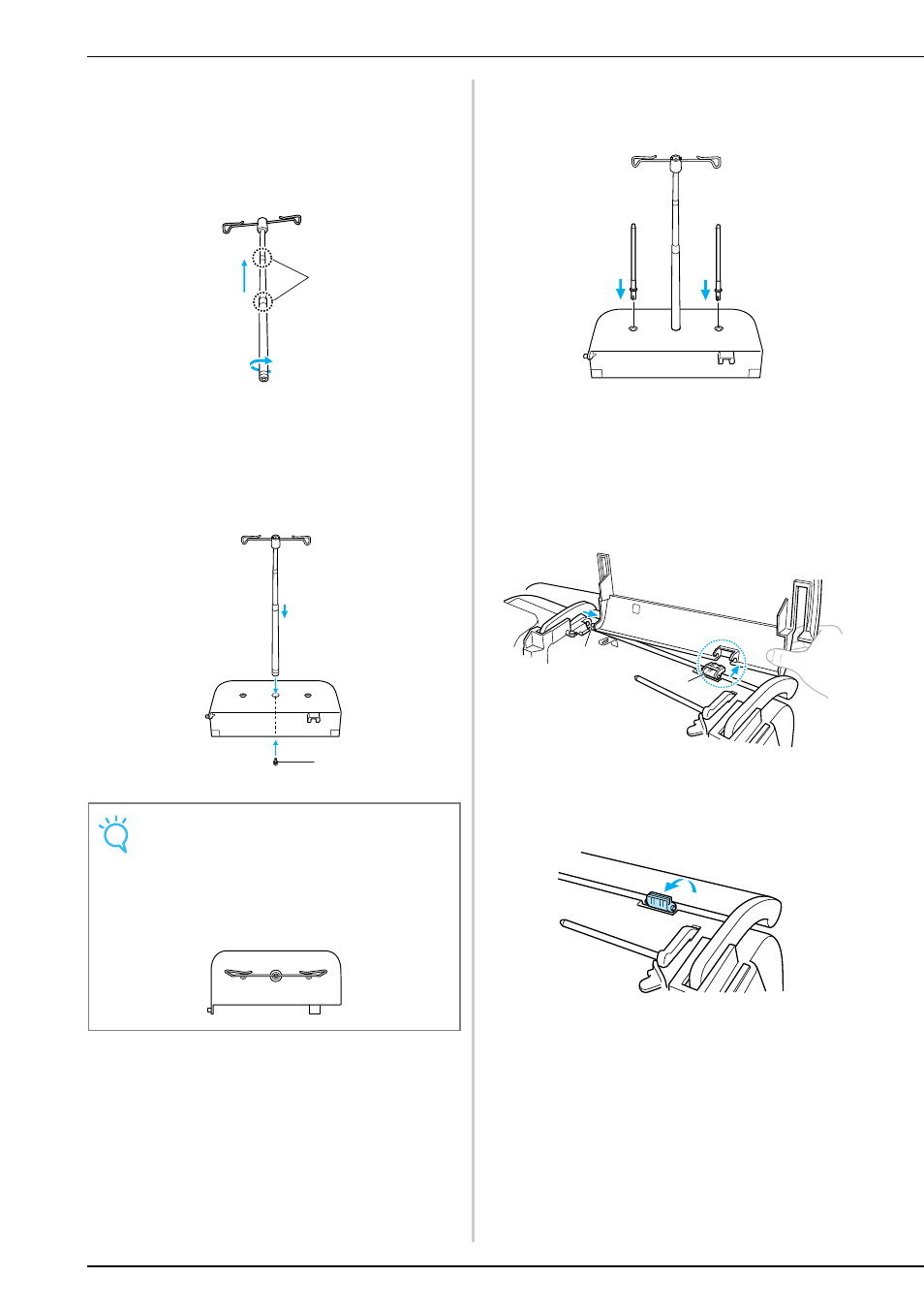

Сборка стойки для катушек
a
Полностью вытяните стержень
телескопического нитенаправителя и
поверните стержень так, чтобы два упора
встали на место со щелчком.
a
Упоры
b
Вставьте телескопический
нитенаправитель в круглое отверстие на
подставке для катушек и затем отверткой
надежно затяните винт с обратной
стороны.
a
Винт
c
Надежно вставьте два стержня для
катушек в два отверстия на подставке
для катушек.
d
Откройте верхнюю крышку машины.
Правой рукой сдвиньте крышку к задней
части, чтобы освободить крышку из
защелки. Сдвиньте верхнюю крышку
вправо, чтобы освободить стержень с
левой стороны, и снимите верхнюю
крышку.
a
Защелка
b
Стержень
e
Поднимите защелку на машине на себя.
Примечание
Упоры стержня телескопического нитенаправителя
должны быть надежно защелкнуты, а верхняя часть
нитенаправителя должна находиться параллельно
подставке для катушек. Кроме того, проверьте, что
стержень вставлен вертикально в подставку для
катушек.
a
a
a
b
