НАИМЕНОВАНИЯ УЗЛОВ МАШИНЫ И ИХ ФУНКЦИИ

10

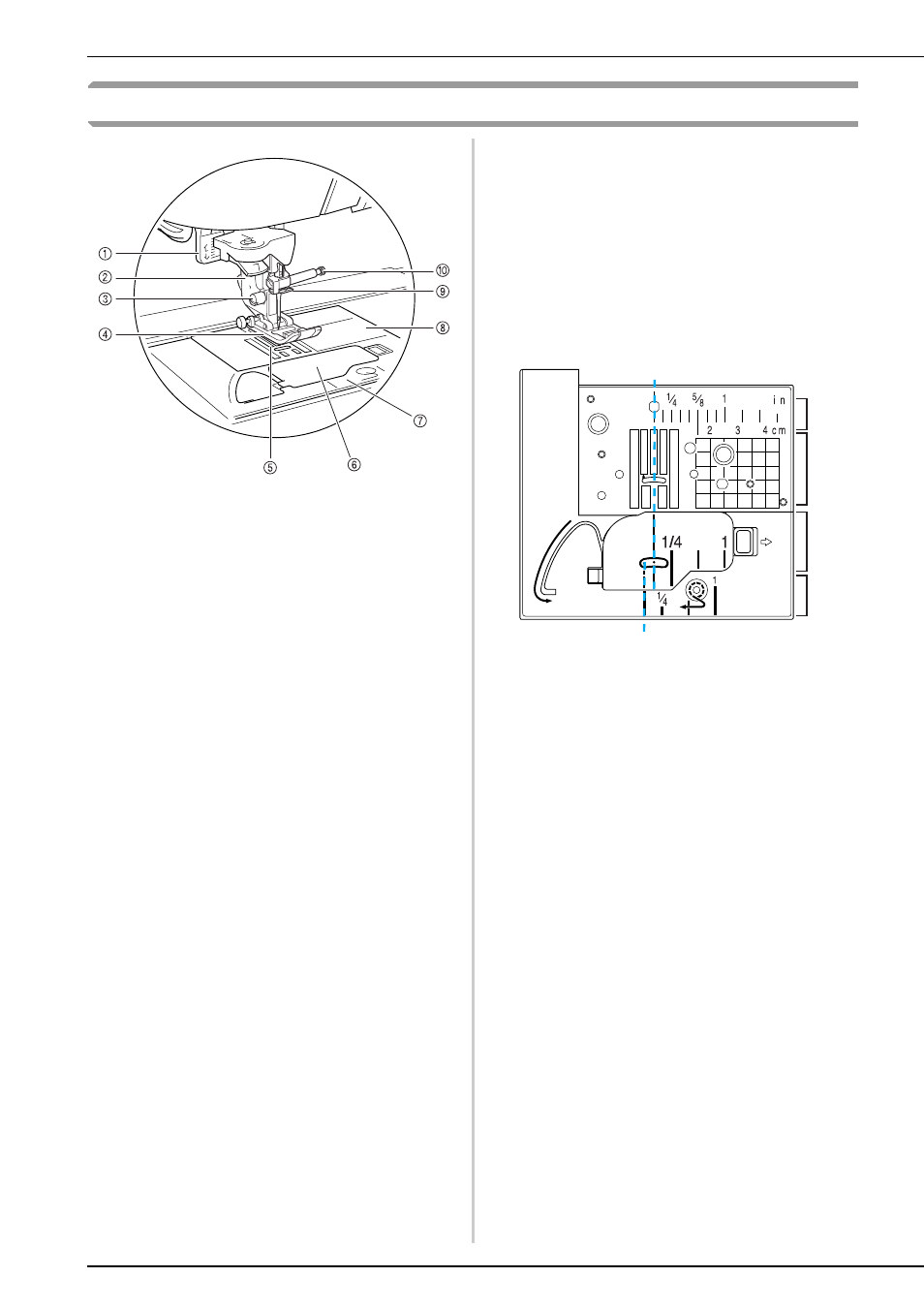

Область иглы и прижимной лапки

a

Рычажок обметывания петель

Опускайте рычажок обметывания петель при обметывании

петель или закрепке.

b

Держатель прижимной лапки

Прижимная лапка устанавливается на держатель

прижимной лапки.

c

Винт держателя прижимной лапки

Винт держателя прижимной лапки предназначен для

фиксации прижимной лапки.

d

Прижимная лапка

Прижимная лапка служит для приложения к материалу

постоянного давления во время шитья. Установите лапку,

соответствующую выбранному типу строчки.

e

Гребенки транспортера

Гребенки транспортера служат для подачи ткани в

направлении шитья.

f

Крышка челночного устройства

Крышку челночного устройства необходимо открыть для

установки шпульки.

g

Крышка игольной пластины

Крышка игольной пластины снимается для очистки

шпульного колпачка и челнока.

h

Игольная пластина

На игольной пластине нанесена разметка, помогающая при

выполнении прямых швов.

i

Нитенаправитель игловодителя

Пропустите верхнюю нить через нитенаправитель

игловодителя.

j

Винт иглодержателя

Винт иглодержателя используется для фиксации иглы в

иглодержателе.

Размеры на игольной пластине, крышке
челночного устройства и крышке игольной
пластины
Размеры на игольной пластине и крышке
челночного устройства являются опорными
значениями для рисунков со средним
(центральным) положением иглы. Размеры на
крышке игольной пластины являются
опорными значениями для строчек с левым
положением иглы.

a

Для строчек со средним (центральным)
положением иглы

b

Для строчек с левым положением иглы

c

Среднее (центральное) положение иглы
<дюймы>

d

Среднее (центральное) положение иглы <см>

e

Среднее (центральное) положение иглы
<дюймы>

f

Левое положение иглы <дюймы>

a

b

c

d

e

f
