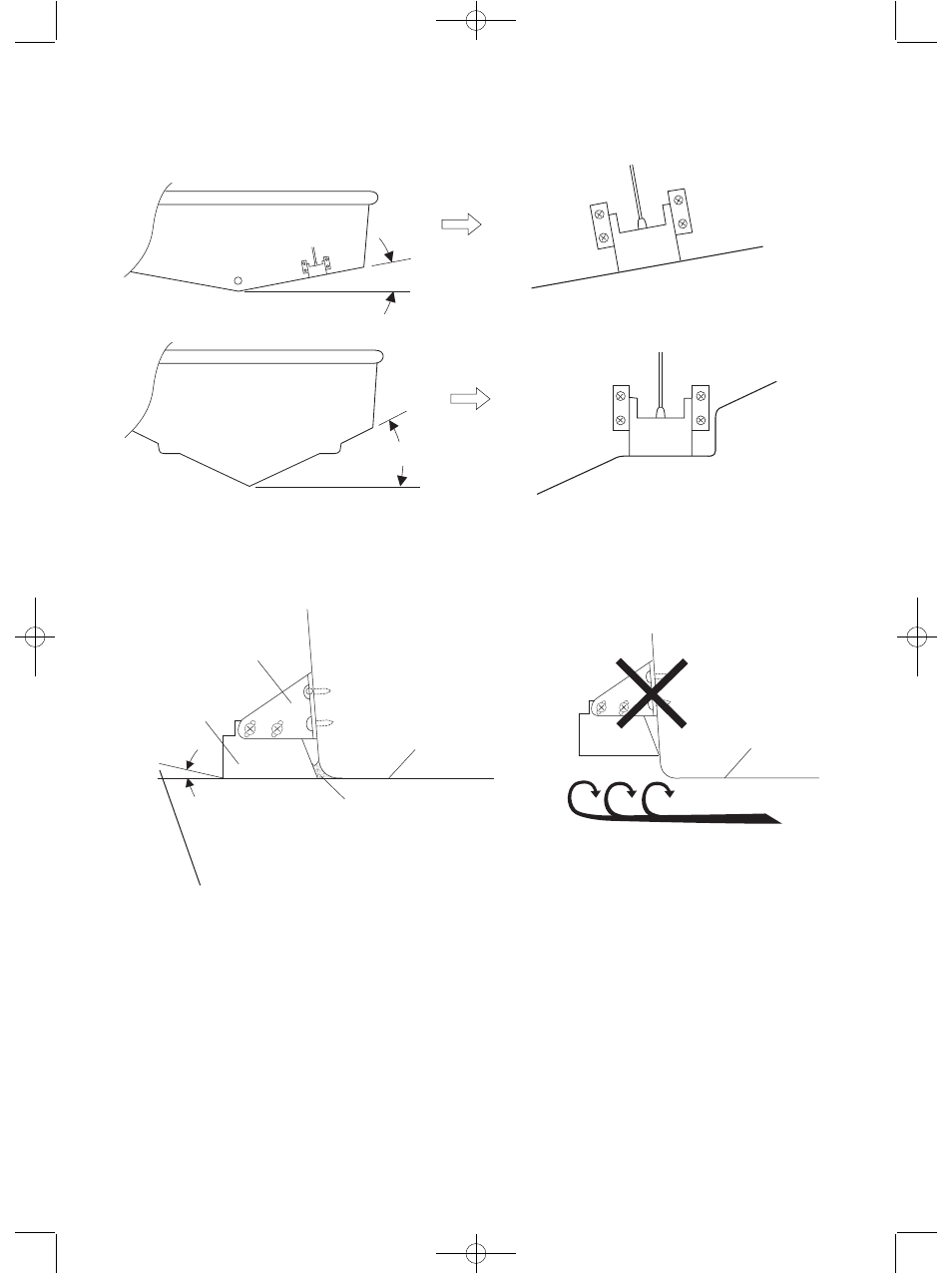

Транец
Угол не должен
превышать 10°
Угол может
превышать 10°
Лодка без ребер
жесткости
Лодка с ребрами же-
сткости
Установка параллельно
корпусу
Горизонтальная
установка
Транец
Скоба крепления датчика
Датчик
Линия корпуса
Для того, чтобы датчик не изменял свое
положение, рекомендуется закрепить
датчик с помощью герметика или мастики
Допустимый угол отклонения датчика 2-5°
Неправильная установка - повышенная
турбулентность на высоких скоростях
Линия корпуса
