JJ-GROUP www.jj-connect.ru 10

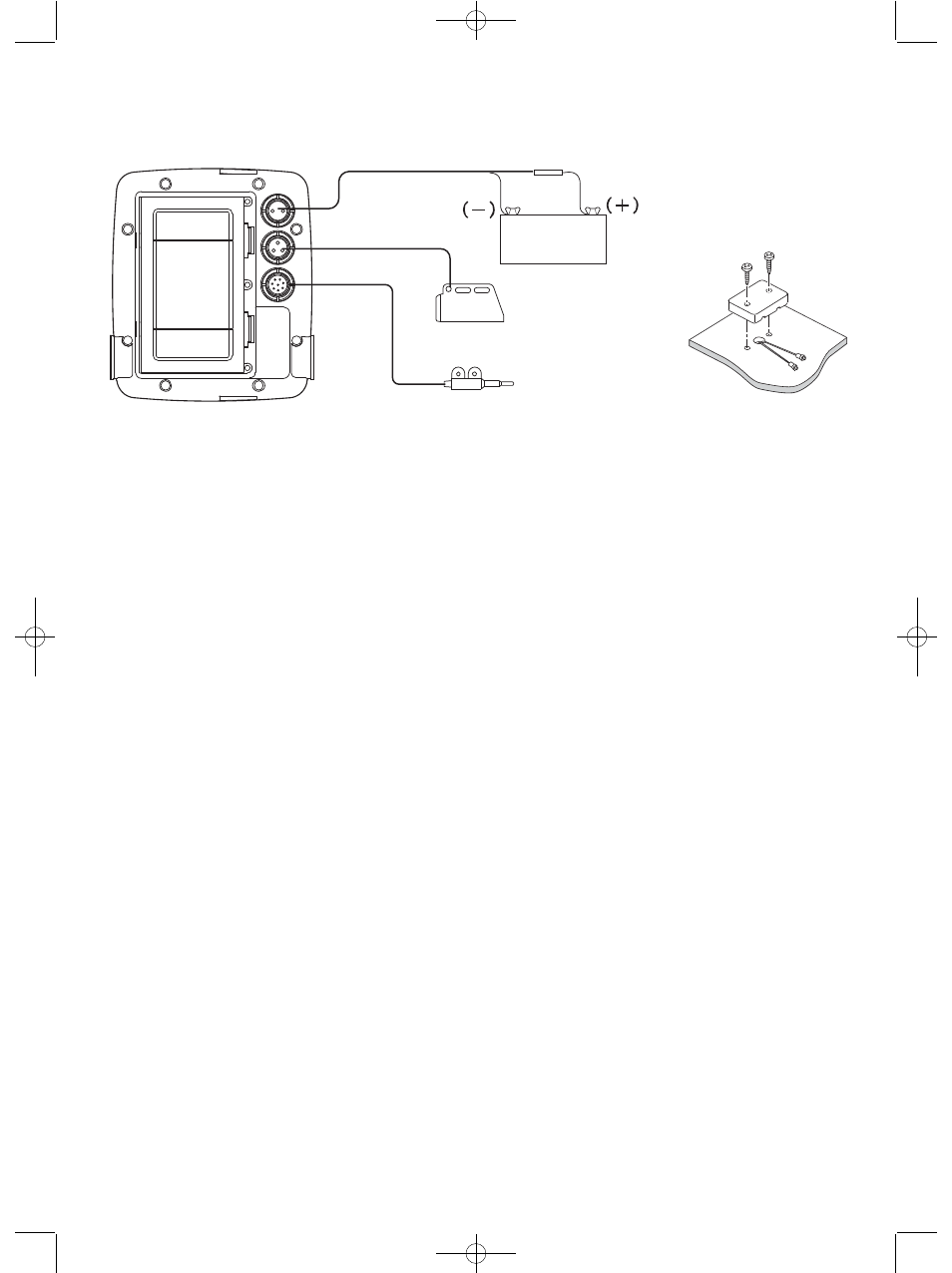

Подключение внешнего питания
Установка датчика
Определение места установки датчика
Производительность эхолота напрямую зависит от места установки
датчика. При неправильной установке датчика уменьшается
чувствительность эхолота. Перед установкой необходимо тщательно
выбрать место монтажа.
1) Найдите место, где нет воздействия турбулентных потоков и
пузырьков воздуха;
• Звуковой импульс, излучаемый датчиком, при прохождении через
среду с пузырьками воздуха значительно искажается;
• При прохождении рядом других лодок или катеров возникают
значительные помехи для работы датчика из-за турбулентных потоков
гребных винтов.
2) Устанавливайте датчик в месте с минимальным воздействием
посторонних электромагнитных помех. Следует монтировать датчик в
отдалении от подвесных и электромоторов и генераторов. Также
возможно возникновение электромагнитных помех от спутанных
проводов.
Кабель подключения внешнего питания (опционально)
Белый провод
Черный
провод
Батарея 12 В
Датчик
эхолота
Датчик
температуры воды
Крышка для
кабелей
К головному
устройству
