Подсоединения

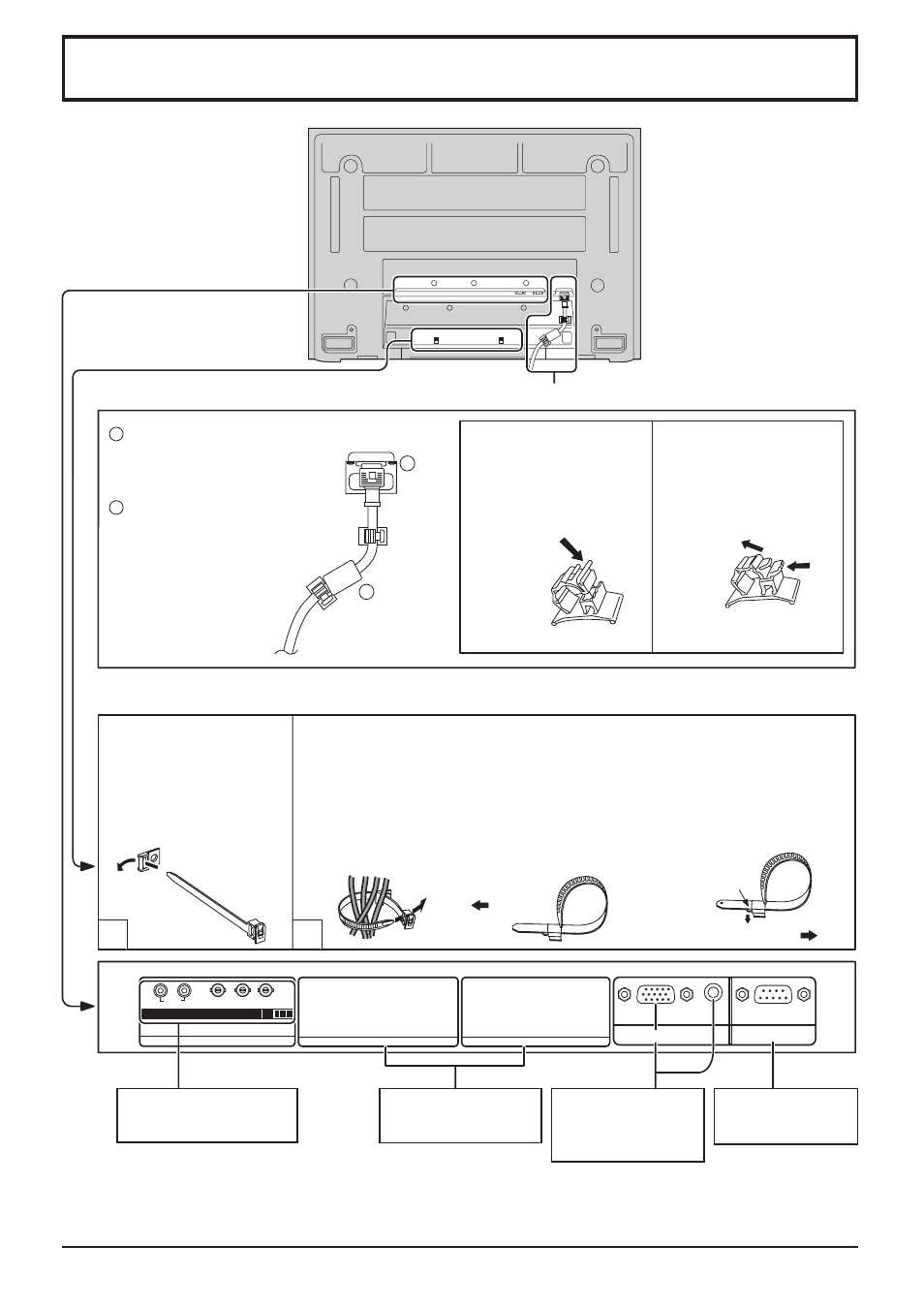

Подсоединение шнура переменного тока (см. стр. 13)
– Ленты фиксации шнуров Надежно закрепите все выступающие шнуры лентами.
Протяните закрепленную
ленту фиксации шнура
через зажим, как показано
на рисунке.
Чтобы закрепить шнуры, подсоединенные к разъемам, оберните ленту
фиксации вокруг них, а затем протяните указанный конец через замыкающий
блок, как показано на рисунке.
Убедившись в том, что имеется достаточное провисание шнуров
для минимизации их натяжения (особенно для сетевого шнура),
плотно свяжите в пучок все шнуры с помощью прилагаемой ленты
фиксации.
Чтобы затянуть:
Чтобы ослабить:
Потяните
Потяните
Нажмите на защелку
– Крепление шнура переменного тока
Примечание:
На заводе-изготовителе блок разъемов устанавливается только в первый слот (SLOT 1).
Разъемы COMPONENT/
RGB IN и Audio IN
(см. стр. 12)
От мониторного
разъема EXTERNAL
на компьютере
(см. стр. 10)
От разъема SERIAL
на компьютере
(см. стр. 11)
Дополнительный блок
входных разъемов
(с крышкой)
1
Вставьте штепсель
сетевого шнура в гнездо
на основном корпусе.
2
Зафиксируйте фиксатор.
Как зафиксировать:
Зафиксируйте, нажимая
до тех пор, пока не будет
слышен звук щелчка.
Как высвободить:
Потяните вверх,
нажимая на выступ.
