12
Подсоединения

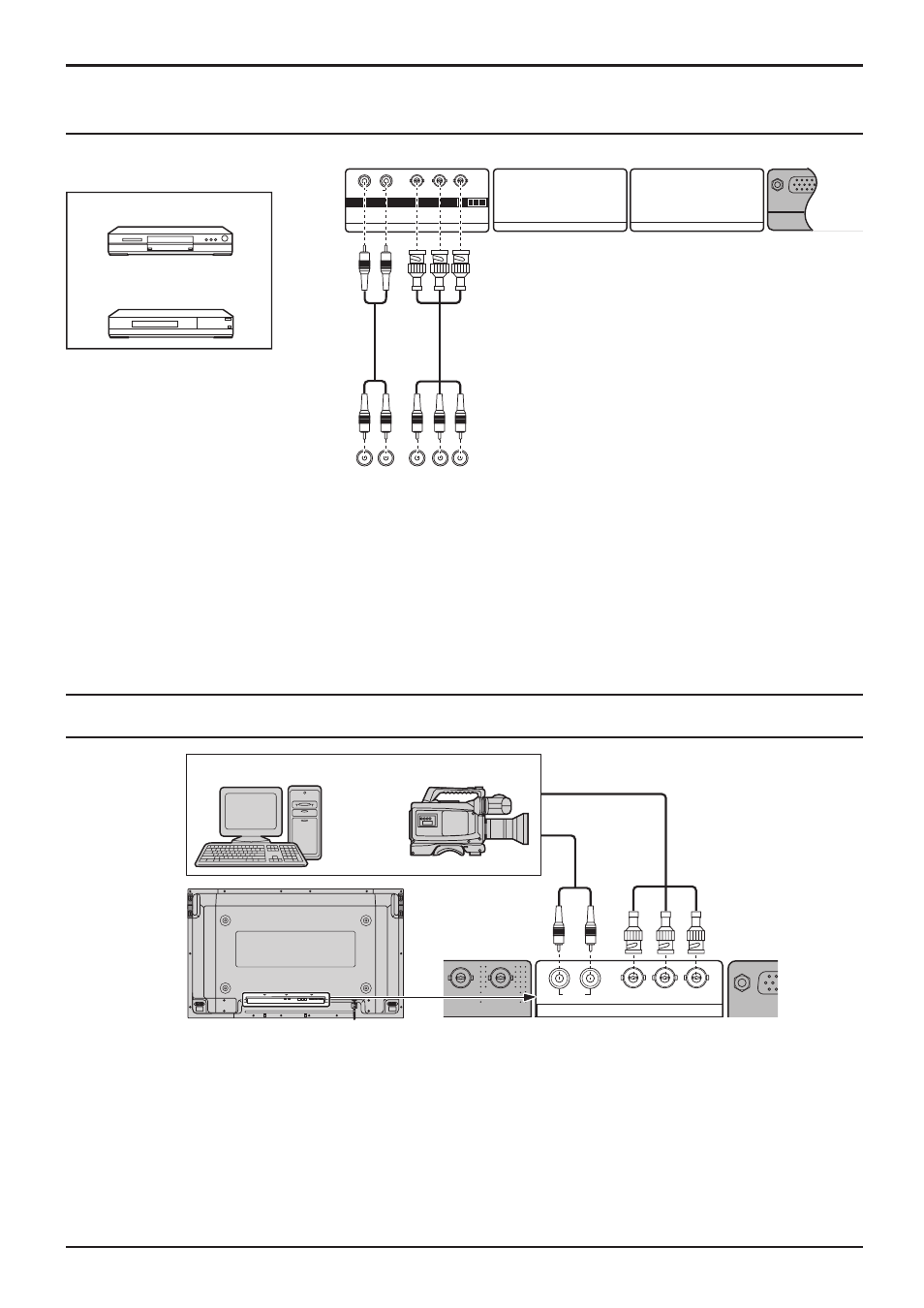

Подключение COMPONENT / RGB IN
VIDEO IN VIDEO OUT P R /C R /R P B /C B /B Y/G AUDIO R L
COMPONENT/RGB IN
SLOT3 SLOT2
PC IN
SLOT 3 1 2
P R /C R /R P B /C B /B Y/G AUDIO R L
SLOT1
COMPONENT/RGB IN
AUDIO OUT DVD(Y, P
B
, P
R
)OUT
P
R
P
B
Y L R
ПРОИГРЫВАТЕЛЬ DVD
Цифровой телевизор
– телевизионная абонентская
приставка (DTV-STB)
Пример источника входного
сигнала
Компьютер Видеокамера RGB
или
Примечания:
• Измените настройку “Выбор входа: компонент/RGB” в меню “Установка” на “Компонентный”. (см. стр. 33)
• Изображенные на иллюстрации дополнительные устройства, кабели и адаптеры кабелей не входят в комплект
к этому устройству.
Примечания:
• Измените настройку “Выбор входа: компонент/RGB” в меню “Установка” на “RGB”. (см. стр. 33)
• Изображенные на иллюстрации дополнительные устройства, кабели и адаптеры кабелей не входят в комплект
к этому устройству.
• Необходим сигнал синхронизации по G. (см. стр. 35)
Cигнала RGB (R, G, B)
