Примечание: Поскольку питающий насос не имеет доста
точного напора, он может быть непригоден для тестирова
ния гидравлической системы в холодном состоянии. Тести
рование следует выполнять используя ручной насос. Из
корпуса котла при этом должен быть стравлен весь воздух.
Примечание: Паровой котел VAPOPREX HVP в стандарт
ной комплектации не укомплектовывается пароинжекто
ром. В Италии установка пароинжектора предписывалась
законом 1927 г. № 824. В то время в качестве топлива ис
пользовался уголь, и поэтому в случае прекращения пода
чи электроэнергии было невозможно моментально остано
вить поступление тепловой энергии от топлива. При сраба
тывании пароинжектора вода направлялась в котел для то
го, чтобы поддержать неизменным уровень. В настоящее
время необходимости в этом больше нет, как с техничес
кой точки зрения (используется жидкое или газообразное
топливо, и в случае прекращения подачи электроэнергии
поступление тепловой энергии можно остановить момен
тально), так и с юридической (Директива Евросоюза об
оборудовании, работающем под давлением и унифициро
ванные стандарты не требуют установки пароинжектора, а
в случае несоответствия положений данных нормативных
актов и норм отдельных государств преобладают первые).
В стандарте EN 12953 5 четко описан случай применения
жидкого топлива или газа, и при этом указывается, что
единственным обязательным требованием является уста
новка подпиточного насоса, характеристики которого
должны определяться производителем котла.
Гидравлический напор на входе
Как правило, насос может поднимать холодную воду из
бака с глубины 6 7 метров. Если же вода горячая, насос не
сможет поднимать воду, и более того, сама вода должна
подаваться в насос под определенным давлением. При по
нижении температуры, работа насоса улучшается, умень
шается скорость вращения и скорость потока воды. Анало
гично, любое сопротивление перед всасывающим патруб
ком, временное или распределенное по длине трубопро
вода, влечет за собой ухудшение всасывания.
Рекомендуемые диаметры всасывающего трубопровода в
зависимости от мощности котла:
Model HVP
160 1000

Ш

1" 1/4

1500 1750

Ш

2"

2000 3000

Ш

2" 1/2

4000 5000

Ш

3"

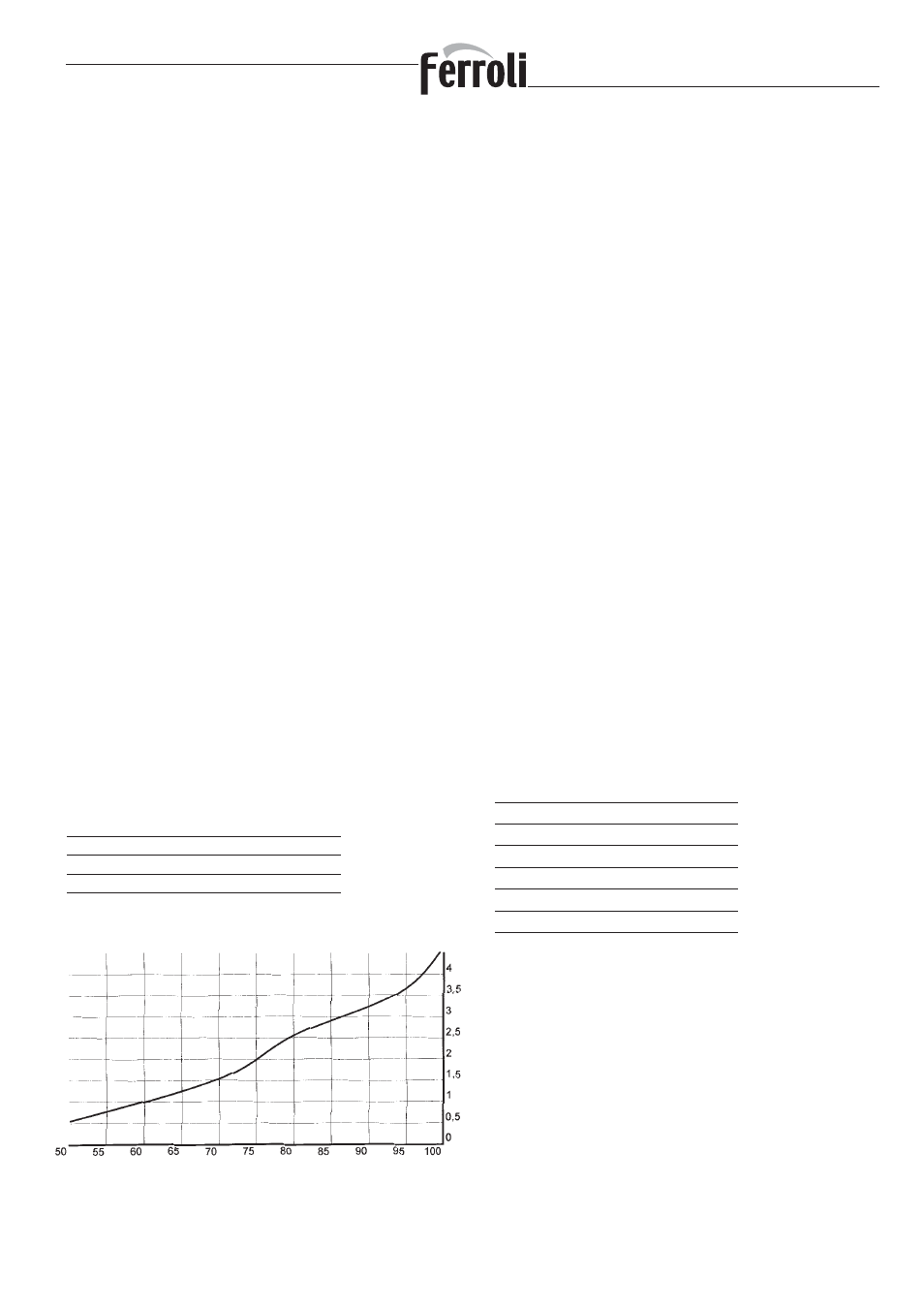

Гидравлический напор в зависимости от температуры

Экономайзер (дополнительная комплектация) (рис. 4

дет. 12)

Назначение данного устройства увеличивать температуру
питательной воды за счет теплообмена с дымовыми газами
(в результате общий кпд увеличивается примерно на 4%).

Устанавливаемый на выходе дымовых газов экономайзер,
как правило, представляет собой воздухонепроницаемую
стальную конструкцию с расположенными внутри змееви
ками из гладких или оребренных труб (в них течет вода),
которые присоединены параллельно с помощью входного
и выходного коллекторов. Экономайзеры могут постав
ляться в комплекте с такими устройствами, как термомет
ры, реле давления, байпасы дымовых газов и т.п. Выбор
таких устройств зависит от конкретных условий и потреб
ностей пользователя.
В парогенераторах с экономайзерами должна быть предус
мотрена система подпитки модулирующего типа. Это необ
ходимо для того, чтобы обеспечить непрерывное поглоще
ние теплоты дымовых газов.
Более детальная информация о системах подпитки моду
лирующего типа содержится в пункте "МОДУЛЯЦИОННАЯ
СИСТЕМА КОНТРОЛЯ УРОВНЯ" (дополнительная комплек
тация).

КЛАПАН ВЫПУСКА ПАРА

(рис. 1 дет. 5)

На выходе парогенератора установлен запорный клапан из
сфероидального чугуна или стали.
Клапан присоединяется непосредственно к парогенератору
(EN 12953 6). Если установлен пароперегреватель, клапан
может быть установлен на соответствующем патрубке.
В случае если к одному паровому коллектору подключено
несколько котлов, каждый из таких котлов должен быть
оборудован двумя запорными клапанами, один из которых
должен быть обратным (желательно, чтобы он был распо
ложен между котлом и проходным запорным вентилем).

РАЗМЕРЫ ВЫХОДА ПАРА

HVP

DN

160 250 400

32

600

40

800 1000

50

1500 1750 2000

65

2500 3000

80

4000 5000

100

ЭЛЕКТРИЧЕСКИЙ ЩИТ
Котлы VAPOPREX HVP поставляются с электрическим щи
том и подготовленной разводкой в комплекте с различны
ми вспомогательными устройствами после комплексных
испытаний всего оборудования.
Электрический щит конструируется на основании конкрет
ного технического задания и, следовательно, с учетом мо
дели и типа горелки и прочих устройств, смонтированных
на котле. Более подробные сведения содержатся в соответ
ствующей документации (схема электрических соединений
и.т.п.), которая прилагается.
Примечание: За потребляемую электрическую мощность
парогенератора следует считать совокупную потребляемую
мощность насоса и горелки. Соответствующие значения
указаны в технических спецификациях данных устройств.
Перед началом работы следует удостовериться, что напря
жение сети и максимальная установленная мощность соот
ветствуют номинальным величинам электрического щита.
