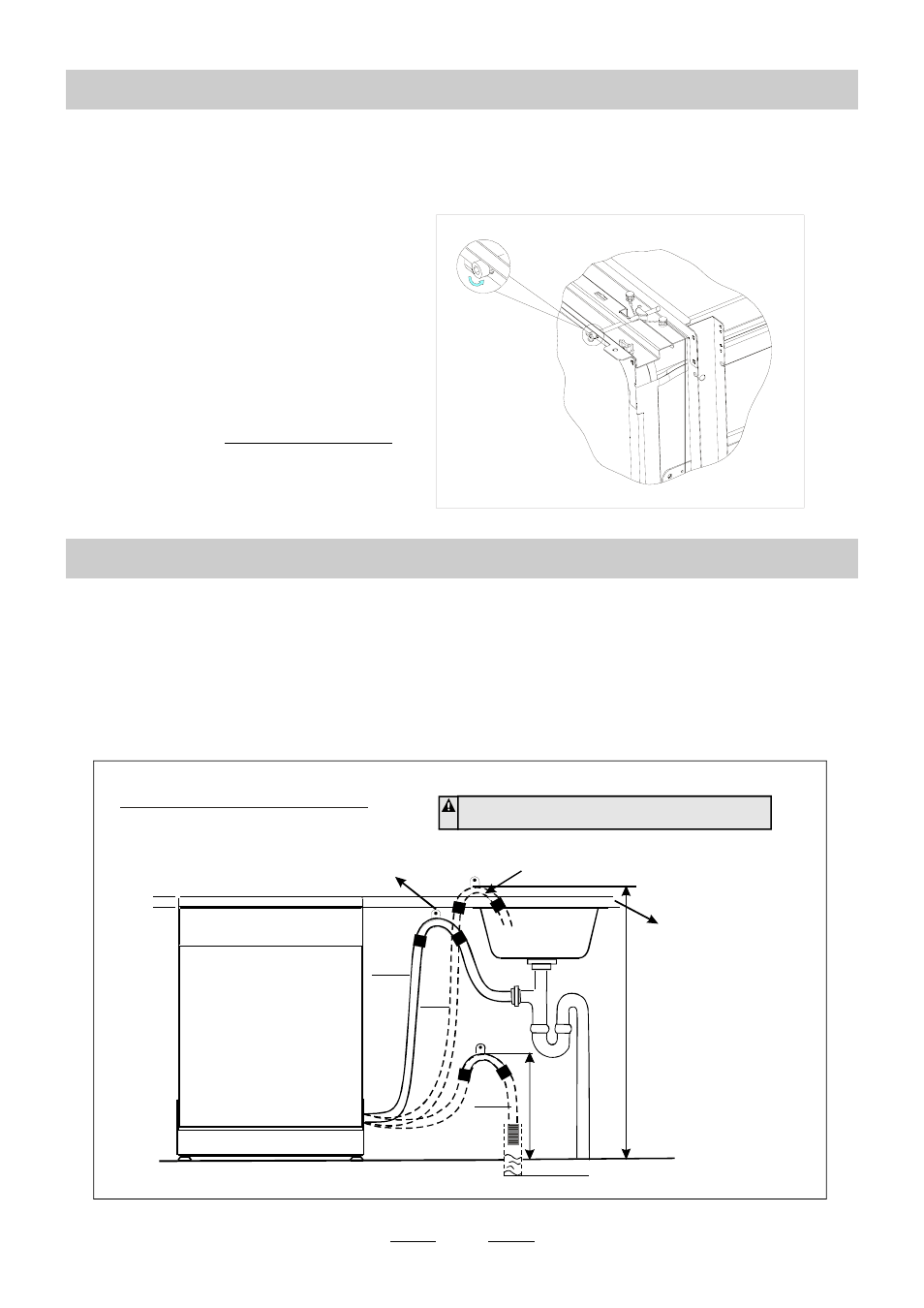

Регулировка натяжения
дверной пружины
【
Рисунок 5】
Регулировка натяжения дверной пружины
●
Подключение сливных шлангов
●
Натяжение дверной пружины установлено
правильно, если дверца остается
в горизонтальном положении в позиции,
когда полностью открыта, и при этом
поднимается для закрытия легким
толчком пальца.
rel ax
Подключение сливных шлангов
【
Рисунок 6】
φ 40мм
A
B
C
Стойка
Вид спереди
Сливная труба
Крепеж сливного шланга
Прикрепите крепеж сливного шланга к стойке
Макс
. 1000
мм
Мин
. 400
мм
Пожалуйста подвесьте сливной шланг как
показано на рисунке буквами А,В,С
Вставьте сливной шланг в выпускную трубу диаметром не меньше 4 см, проверьте, нет ли перегибов
шланга. Используйте специальный пластмассовый крепеж, входящий в комплектацию машины (рис.6).
Верхняя часть шланга может находиться на высоте от 40 см до 1 м. Свободный конец не должен
погружаться в воду.
ВНИМАНИЕ: Специальный пластмассовый крепеж для шланга должен быть прочно прикреплен к
стене для предотвращения движения сливного шланга и разбрызгивания воды.
На заводе натяжение пружины внешней дверцы посудомоечной машины уже отрегулировано до
необходимых параметров. Если Вы устанавливаете декоративную деревянную панель, Вам придется
отрегулировать натяжение пружины дверцы вновь. Поворачивайте винты для того, чтобы натянуть или
ослабить натяжение стального троса. (Смотрите рисунок 5).
