Размеры и установка декоративной панели, Рисунок 2, Рисунок 1 – Инструкция по эксплуатации BRANDT VS1009X
Страница 20: Рисунок 3, Единицы измерения: мм), Минимальное пространство при открытой дверце
Advertising
18
Минимальное пространство
при открытой дверце
【
Рисунок 2】
Размеры шкафа
Менее 5 мм между
верхней частью
посудомоечной
машины и шкафом,
и наружная дверь
выставляется
вровень со шкафом
【
Рисунок 1】
90 °
90 °
450 мм
820мм
100
580мм
80
Место между нижней
частью шкафа и полом
Выходы для электрокабеля,
впускного и сливного шлангов
Шкаф
Машина
Дверца
Минимальное
пространство от 55 мм
1
Декоративная деревянная панель должна быть разработана в соответствии
с изображением на рисунке 3.
●

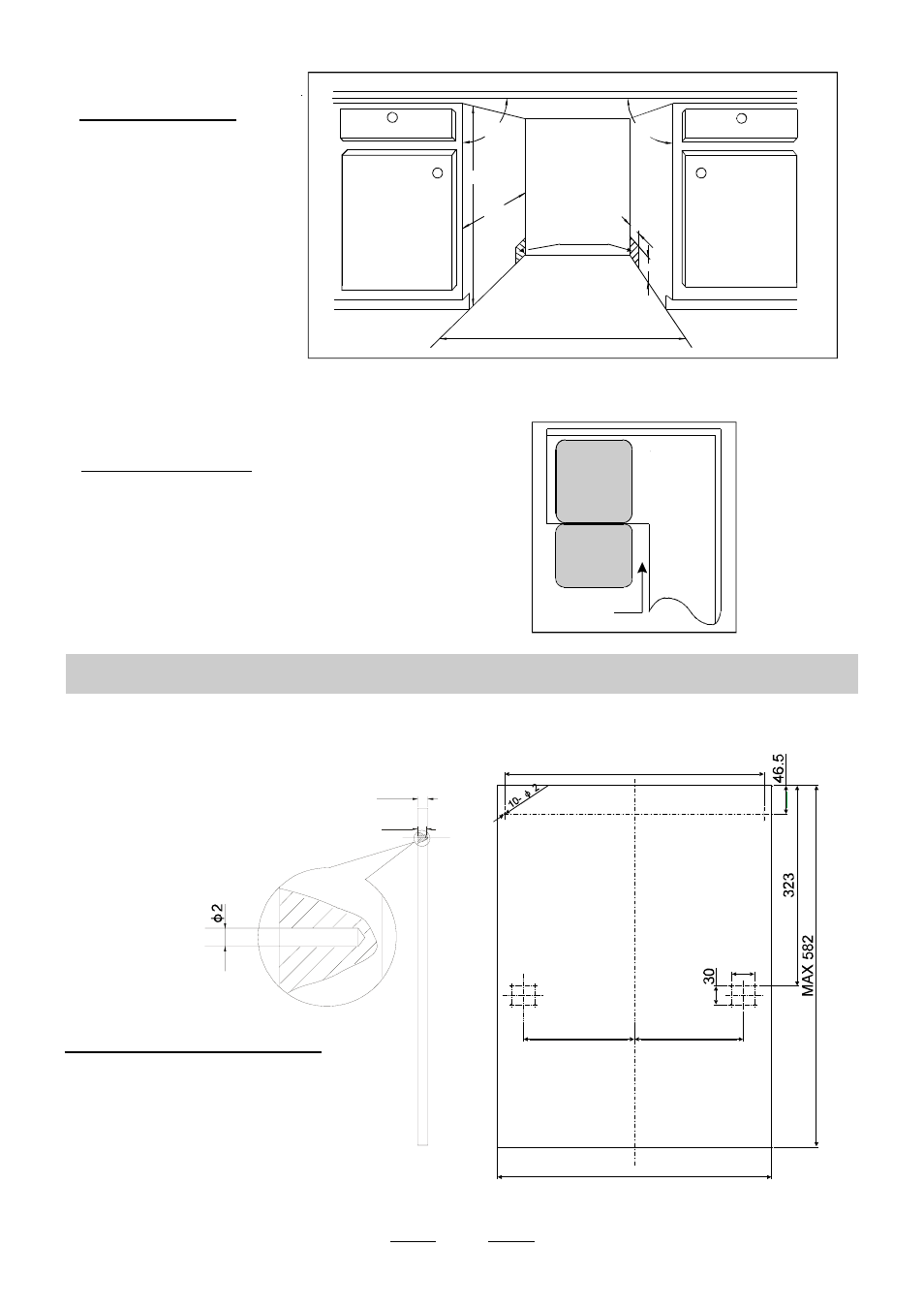

Размеры и установка декоративной панели
Декоративная панель
Должна быть разработана
в соответствии с размерами,
указанными на рисунке.
【
Рисунок 3】
(Единицы измерения: мм)
5~12
10~17
Размеры длины панели должны быть
в пределах от 506,5 до 582 мм,
и не более 582 мм.
442
179
175
38
418
