MITSUBISHI ELECTRIC PAC-SF44SRA - Инструкция (Страница 6)

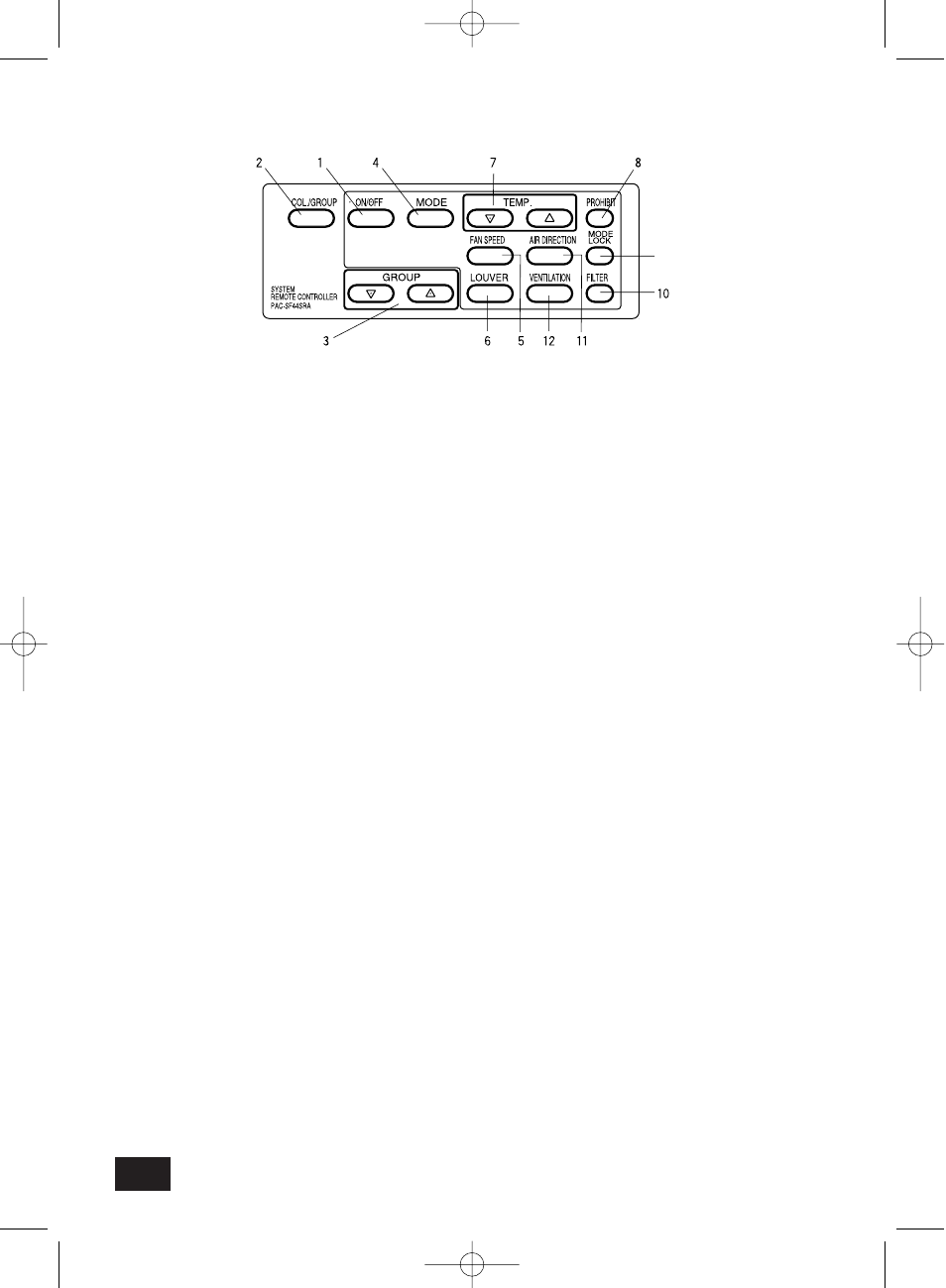

2-3. Панель управления
1. ПЕРЕКЛЮЧАТЕЛЬ ВКЛ/ВЫКЛ (ON/OFF)
Если отображается [Индикатор установки параметров коллектива/монитора], то можно
запустить и остановить одновременную работу всех групп.
Если отображается [Индикатор установки параметров группы/монитора], то можно
запустить и остановить работу выбранной группы.
2. ПЕРЕКЛЮЧАТЕЛЬ КОЛЛЕКТИВ/ГРУППА (COL./GROUP)
Нажать кнопку этого переключателя для переключения между [Индикатор установки
параметров коллектива/монитора] и [Индикатор установки параметров группы/монитора].
3. ПЕРЕКЛЮЧАТЕЛЬ ГРУППА (GROUP)
Нажать кнопку этого переключателя для вызова индикатора нужной группы, когда
выполняются различные установки. (Этим переключателем можно воспользоваться только
в режиме [Индикатор установки параметров группы/монитора].)
4. ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМ (MODE)
Нажимать кнопку этого переключателя для переключения между режимами: охлаждение,
вентиляция, автоматический и обогрев. Для системы LOSSNAY этот переключатель можно
использовать для переключения между режимами: автоматическая вентиляция,
нормальная вентиляция и вентиляция с теплообменником.
5. ПЕРЕКЛЮЧАТЕЛЬ СКОРОСТЬ ВЕНТИЛЯТОРА (FAN SPEED)
Нажимать кнопку этого переключателя для изменения скорости вращения электродвигателя
вентилятора.
6. ПЕРЕКЛЮЧАТЕЛЬ ЗАСЛОНКА (LOUVER)
Нажимать кнопку этого переключателя для установки направления выдуваемого воздуха:
влево, вправо или останов.
7. ПЕРЕКЛЮЧАТЕЛЬ ТЕМПЕРАТУРА (TEMP.)
Нажимать кнопку этого переключателя для установки температуры в комнате с шагом в 1
градус по Цельсию или 33,8 градусов по Фаренгейту.
8. ПЕРЕКЛЮЧАТЕЛЬ ЗАПРЕТ (PROHIBIT)
Нажать кнопку этого переключателя для запрещения операций с контроллером локального
дистанционного управления. Операциями, которые могут быть запрещены, являются:
ON/OFF, режим работы, установка температуры и сброс таймера фильтра. (Этим переклю-
чателем можно воспользоваться только в том случае, если базовый блок установлен в режим
включения передачи запрета работы.)
9. ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРОВКА РЕЖИМА (MODE LOCK)
Нажать кнопку этого переключателя для ограничения переключения режимов работы
контроллеров и контроллера локального дистанционного управления в соответствии
с сезоном года.
10. ПЕРЕКЛЮЧАТЕЛЬ ФИЛЬТР (FILTER)
Нажать кнопку этого переключателя для сброса символа таймера фильтра.
11. ПЕРЕКЛЮЧАТЕЛЬ НАПРАВЛЕНИЕ ПОТОКА ВОЗДУХА (AIR DIRECTION)
Нажать кнопку этого переключателя для регулирования направления выдуваемого
воздуха вверх и вниз.
12. ПЕРЕКЛЮЧАТЕЛЬ ВЕНТИЛИРОВАНИЕ (VENTILATION)
Нажать кнопку этого переключателя для смены режима ВКЛ/ВЫКЛ сблокированного блока
и скорости вращения электродвигателя вентилятора.
