2. Наименование и функции каждой детали

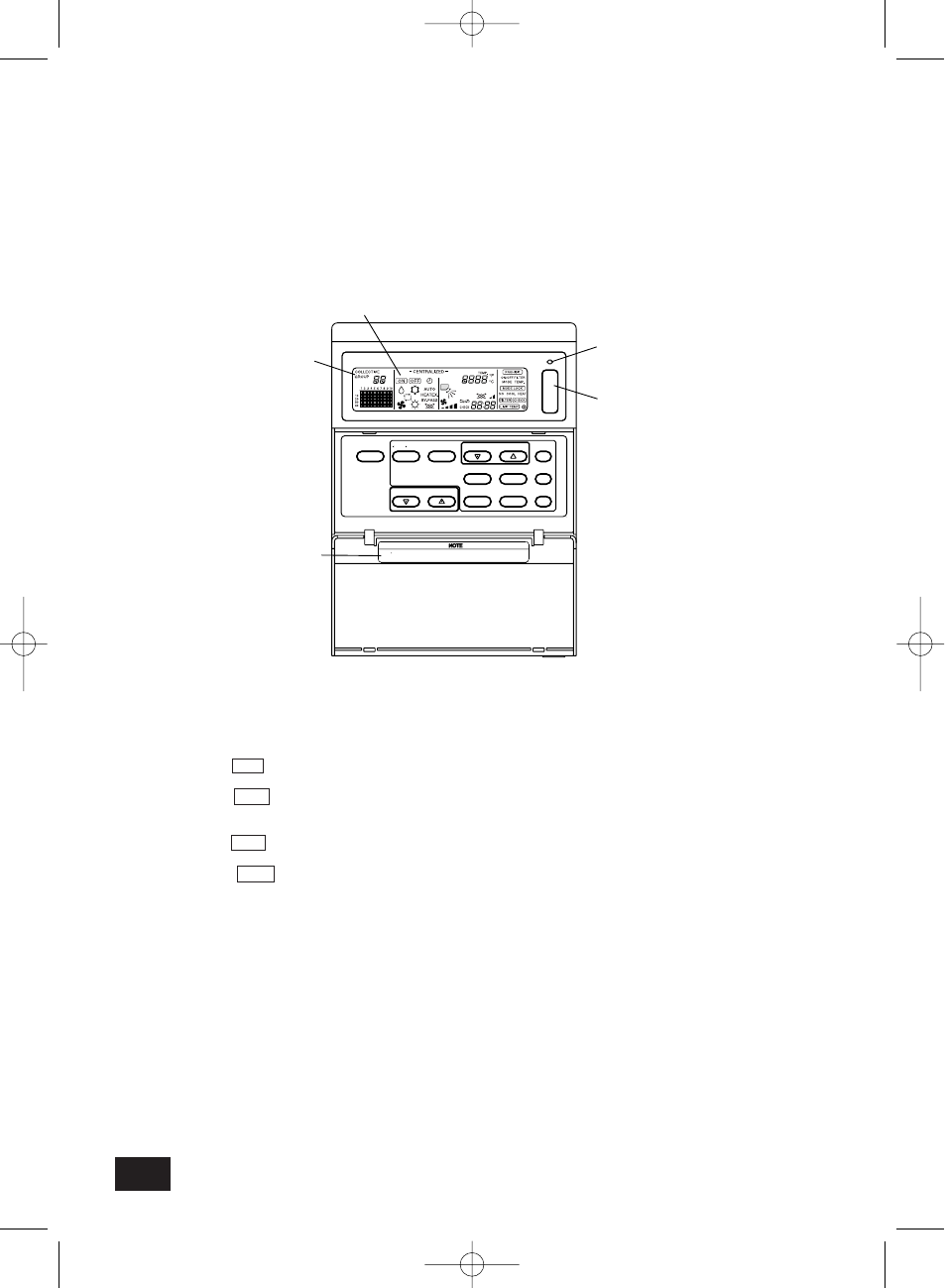

2-1. Внешний вид
•
Этот контроллер имеет два режима работы. Один режим называется [Индикатор установки параметров
коллектива/монитора] и предназначен для выполнения операций и установок для всех кондиционеров
воздуха, а другой режим называется [Индикатор установки параметров группы/монитора] и предназначен для
выполнения операций и установок для кондиционеров воздуха в каждой группе. Устройства, которые могут
управляться и устанавливаться посредством экрана монитора, являются различными для каждого режима.
Подробности смотрите в главе 3 “Работа с блоком” (стр. 75).
1. ИНДИКАТОР КОЛЛЕКТИВ/ГРУППА (COLLECTIVE/GROUP)
Указывает, какой из режимов выбран:
Состояние “COLLECTIVE”: режим [Индикатор установки параметров коллектива/монитора]
Состояние “GROUP”: режим [Индикатор установки параметров группы/монитора]
2. ИНДИКАТОР ВКЛ/ВЫКЛ (ON/OFF)
В режиме [Индикатор установки параметров коллектива/монитора]
Состояние ON : Отображается, когда одна или несколько групп находятся в работе.
(Не отображается, когда работают только сблокированные блоки.)
Состояние OFF : Отображается, когда работа всех групп остановлена.
(Отображается, если даже работают сблокированные блоки.)
В режиме [Индикатор установки параметров группы/ монитора]
Состояние ON : Отображается, когда работает выбранная группа.
(Не отображается, когда работают только сблокированные блоки.)
Состояние OFF : Отображается, когда выбранная группа работа остановлена.
(Отображается, если даже работают сблокированные блоки.)
3. ЛАМПОЧКА “КОЛЛЕКТИВНОЕ ВКЛ/ВЫКЛ”
Состояние “ON”: Работает одна или несколько групп.
(также состояние “ON”, если работает последовательно включенный блок.)
Состояние “OFF”: Останов работы всех групп.
Состояние мигания: Произошел сбой работы.
4. ПЕРЕКЛЮЧАТЕЛЬ КОЛЛЕКТИВНОЕ ВКЛ/ВЫКЛ
Если кнопка этого переключателя нажимается во время останова работы всех групп, то все
группы начинают работу.
Если она нажимается, когда одна или несколько групп работают, то все группы остановят работу.
Если она нажимается, когда произошел сбой работы зарегистрированного кондиционера
воздуха, то все группы остановят работу.
5. ИНДИКАТОР ВНИМАНИЕ
Операции по дистанционному управлению не возможны, если на этом индикаторе
отображается символ “H0” или “H1” при установке выключателя питания в положение ВКЛ.
(Примерно пять минут.)
72
TEMP.
LOUVER
FAN SPEED
AIR DIRECTION
VENTILATION
FILTER
LOCK
MODE
PROHIBIT
MODE
GROUP
ON/OFF
PAC-SF44SRA
REMOTE CONTROLLER
SYSTEM
COL./GROUP
5
3
4
1
2
(approximately 5 minutes)
After turning the power on,wait until the "HO"or"H1"display goes out
