РЕГУЛИРОВАНИЕ КРЫШЕК ПЕРЕДНЕГО ЛЮКА (рис. 4
поз. 4)
Крышки люка устанавливаются на петлях и фиксируются в
закрытом состоянии при помощи гаек, поз. 5, обеспечивая
быстрое открывание. Это крепление к петлям позволяет
регулировать высоту и глубину установки, которая
требуется из-за того, что прокладка из керамического
волокна (поз. 7), обеспечивающая герметизацию, может со
временем деформироваться, в результате чего
понадобится дополнительная затяжка. При закрывании
необходимо многократно подтягивать штурвалы, чтобы
предупредить местное напряжение, которое может
повредить структуру металла или внутреннюю облицовку
огнеупорного материала. При открывании проверьте
состояние огнеупорного материала и прокладки, которая
для улучшения герметизации может быть смягчена
масляно-графитной смесью. В случае падения давления
дымового газа во время работы подтяните эту сторону, при
необходимости ослабив другую; если проблема не
устраняется, замените прокладку. УДАЛЕНИЕ ПЕРЕДНЕЙ ПЛИТЫ (рис.4)
Если необходимо снять плиту передней дымовой коробки,
проделайте следующее:
a) Снимите горелку.
b) Демонтируйте анкерное кольцо горелки, отвинтив
крепежные гайки, поз.11.
c) Удерживайте плиту, поз. 1, продев крюк подъемного
механизма в петлю, поз. 9.
d) Отвинтите крепежные гайки, поз. 2, и снимите плиту.
При установке плиты на место проверьте мягкость и
правильность положения прокладок из керамического
волокна. Если состояние неудовлетворительное, замените
прокладки.
Необходимо также профессионально затягивать
расположенные по кольцу гайки. Перед первым пуском
котла проверьте герметизацию.

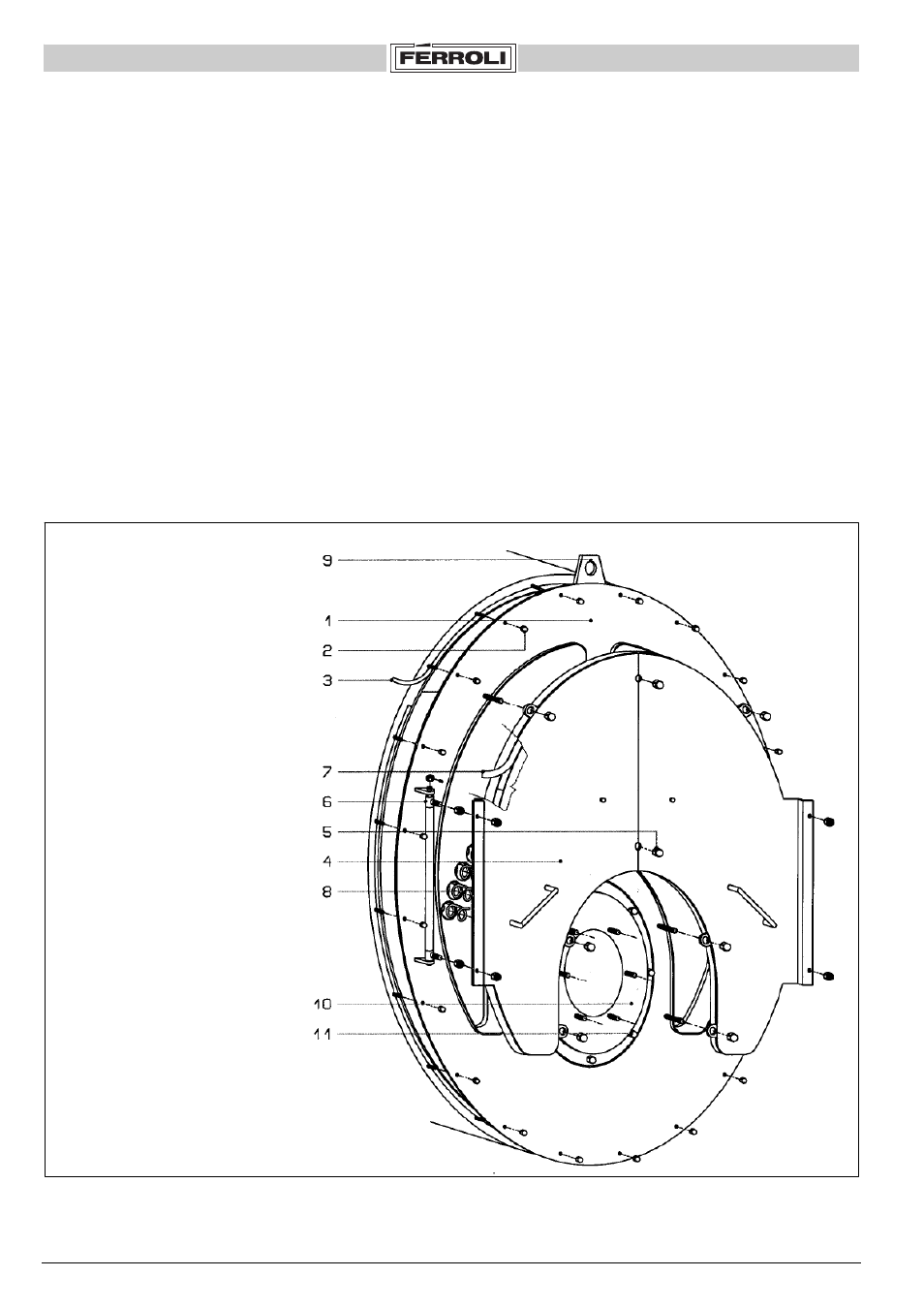

Рис. 4
ОБОЗНАЧЕНИЯ
1 ПЕРЕДНЯЯ ПЛИТА
2 ГАЙКА
3 ГЕРМЕТИЗИРУЮЩАЯ
ПРОКЛАДКА
4 КРЫШКА ЛЮКА
5 ГАЙКА
6 ДВЕРНЯЯ ПЕТЛЯ
7 ГЕРМЕТИЗИРУЮЩАЯ
ПРОКЛАДКА
8 ТУРБУЛЯТОР
9 ПОДЪЕМНАЯ ПЕТЛЯ
10 АНКЕРНОЕ КОЛЬЦО
ГОРЕЛКИ
11 ГАЙКА
