13
ВЫТЯЖНАЯ ТРУБА
При сжигании топлива под наддувом вытяжная труба теряет
свою основную функцию создания тяги и просто выполняет
функцию отвода дымовых газов. Тем не менее, стандарты
требуют, чтобы вытяжная труба работала под пониженным
давлением; это означает, что труба должна иметь
определенные размеры. Требование пониженного давления
в вытяжной трубе применяется по причине безопасности,
чтобы предупредить попадание дыма в окружающее
пространство при недостаточной герметизации. Подъемная
сила горячего газа должна преодолевать сопротивление
вытяжной трубы и соединительной трубы с котлом, а
падение давления дымовых газов в котле должно с
избытком компенсироваться напором горелки.
ОБЩИЕ ТРЕБОВАНИЯ К КОНСТРУКЦИИ
Вытяжная труба должна быть герметичной и гладкой с
внутренней стороны. Стенки должны быть изолированы для
предотвращения избыточного охлаждения дымовых газов.
Для внутренних вытяжных труб: выполните изоляцию,
используя минеральную вату толщиной 30 мм.
Для наружных вытяжных труб: выполните изоляцию,
используя минеральную вату толщиной 50 мм.
Вытяжная труба должна по возможности проходить только
через вспомогательные помещения. В системах, имеющих
более одного котла, каждый котел должен иметь отдельную
или изолированную от смежных вытяжную трубу.
Никакие другие системы сброса не могут подключаться к
вытяжной трубе котла. Соединительная вставка для отвода дымовых газов должна
соединяться с вытяжной трубой под углом в 45°. Для
соединителей длиной более одного метра трубопровод
должен быть изолирован минеральной ватой толщиной 50
мм. Любые дымоходы должны иметь уклон свыше 5%,
одинаковое по всей длине сечение и не иметь резких
изгибов.
Поперечное сечение горизонтальных дымоходов любой
длины должно быть на 20% больше сечения вытяжной
трубы. Эти трубопроводы должны легко демонтироваться;
они должны быть оснащены достаточным количеством
смотровых люков, расположенных таким образом, чтобы
через них можно было легко осуществлять операции
очистки. Для котлов с большей выходной мощностью чаще
используются металлические вытяжные трубы в силу их
эффективности и стоимости (низкое сопротивление, низкая
тепловая инерция).
Необходимо также принимать во внимание тип
используемого материала, учитывая опасность кислотной
конденсации, прежде всего, для котлов с высоким
термальным КПД и со значительным содержанием серы в
топливе.
В этом случае рекомендуется совместно с хорошей
изоляцией использовать для контакта с дымовыми газами
детали из нержавеющей стали. Верхний конец трубы
должен быть, по крайней мере, на 1 метр выше крыши или
любого другого сооружения, расположенного ближе 10
метров. Для вытяжных труб прямоугольного сечения
отношение сторон не должно быть более 1,5.

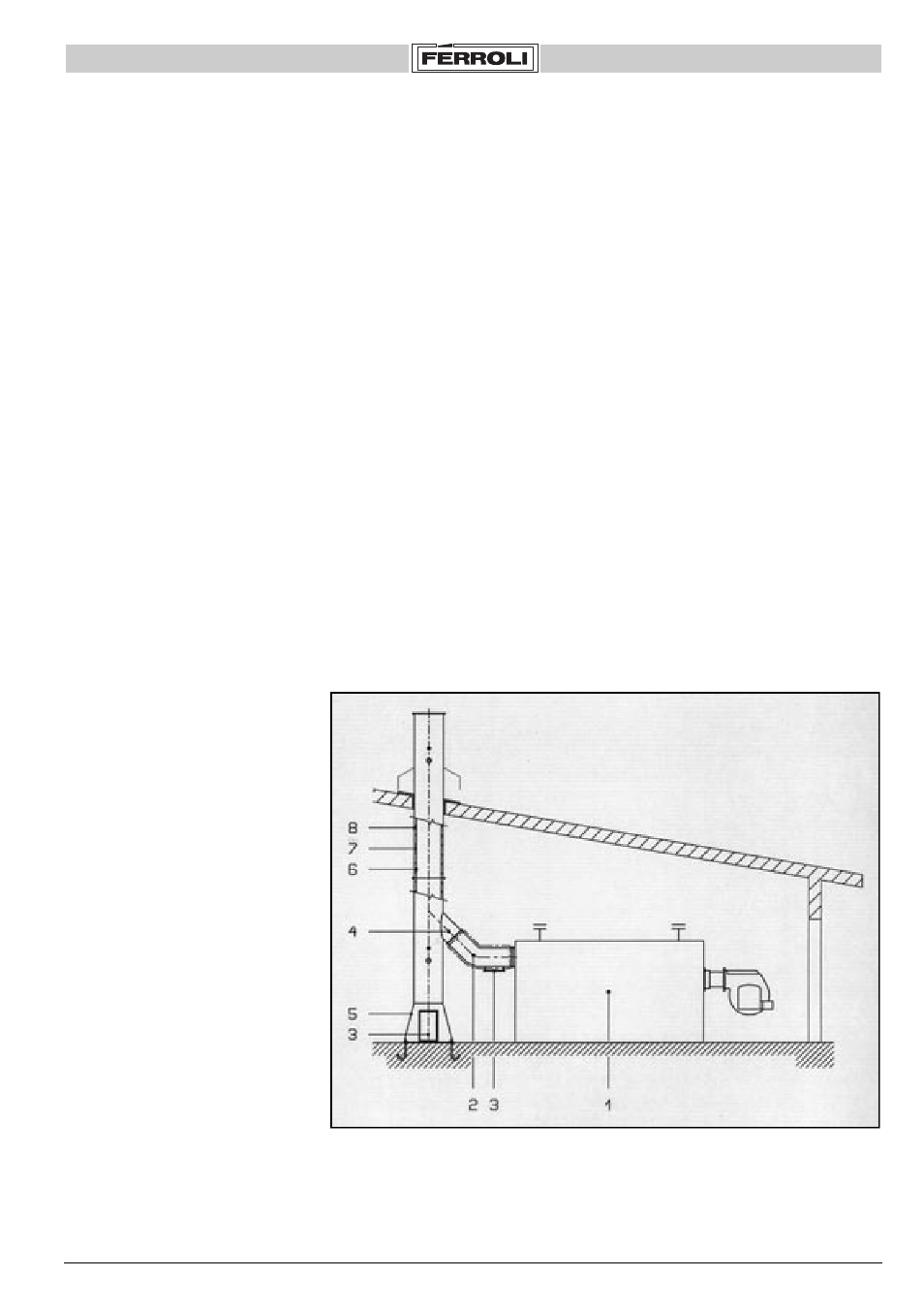

ПРИМЕР ИЗОЛИРОВАННОЙ
ОТДЕЛЬНО СТОЯЩЕЙ
МЕТАЛЛИЧЕСКОЙ ВЫТЯЖНОЙ
ТРУБЫ (рис. 6)
1 Котел
2 Изолированный и съемный
дымоход
3 Люк для чистки
4 Соединительная вставка вытяжной
трубы
5 Камера для сбора сажи
6 Внутренний металлический рукав
7 Минераловатная изоляция
Рис. 6
Рис. 6
