газовые котлы 7

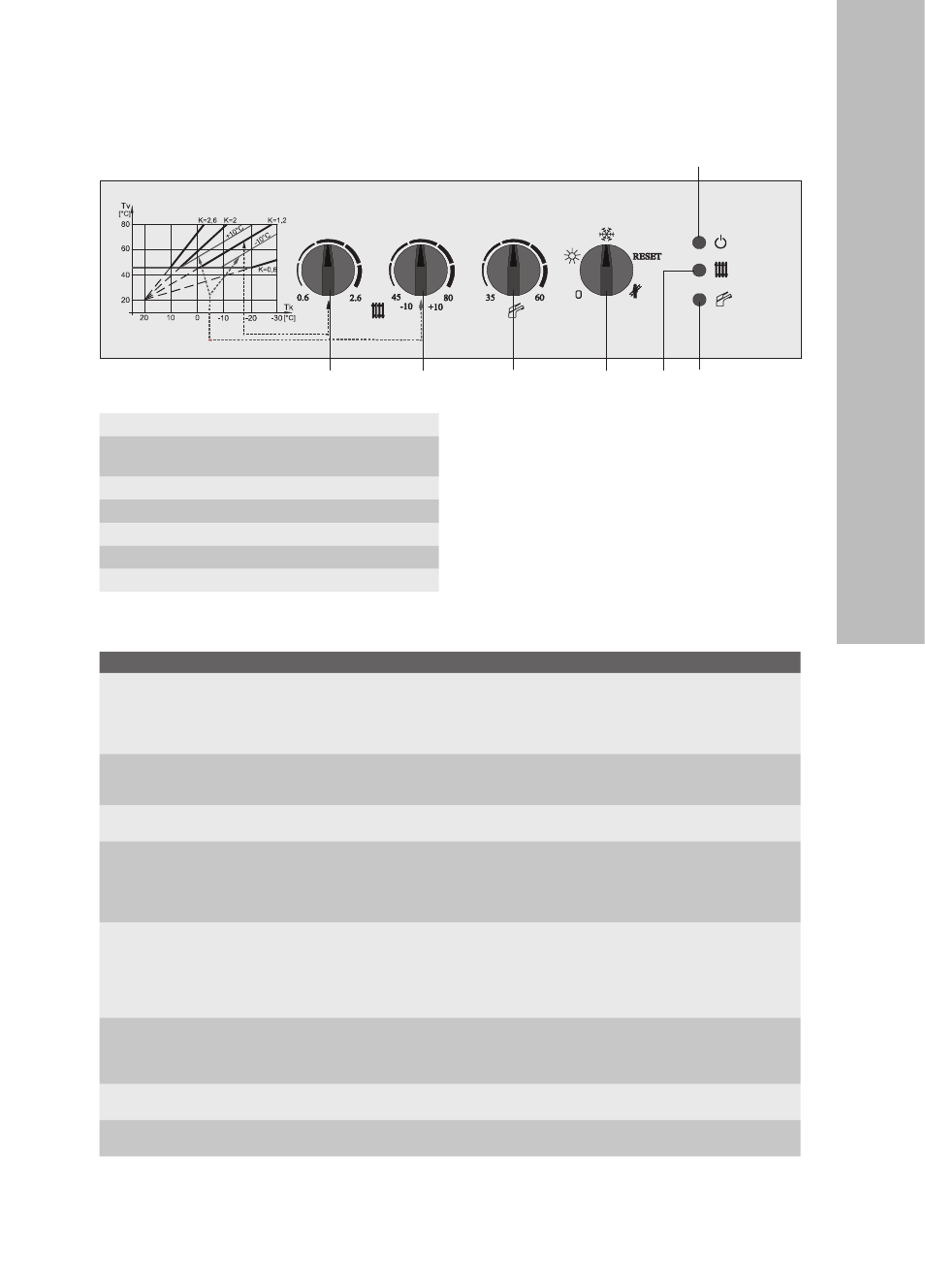

Панель управления
1 1 1 1 -% -%
-%
Р4 Регулятор угла наклона линии
РЗ
Регулятор отопления и регулятор
параллельного сдвига
Р2 Регулятор ГВС
Р1 Переключатель выбора режима
LD1 Электропитание включено
LD2 Режим отопления
LD3 Режим ГВС
13 защитных функций
№ Функция безопасности Основные компоненты Описание функции
1
Защита от превышения
давления в системе
отопления (версия FSB _ Mpi)
Сбросной клапан (версия
FSB _ Mpi )
Когда давление в системе отопления превысит 3
бар, сработает сбросной предохранительный клапан,
чтобы снизить давление и предотвратить выход из
строя гидравлики котла. Убедитесь в наличии слива в
канализацию от предохранительного клапана.
2
Защита от скачков давления
в системе отопления (верси
FSB _ Mpi)
Расширительный бак
(версия FSB _ Mpi )
Расширительный бак компенсирует изменение
давления в системе отопления при нагреве и
остывании теплоносителя.
3
Защита от перегрева
системы отопления
NTC отопления
Предел температуры теплоносителя системы
отопления – 100
о С – 4 о С.
4
Защита от перегрева
системы отопления
при работе на ГВС (при
подключении внешнего
бойлера)
NTC отопления, программа
платы управления
При превышении температуры теплоносителя котла
выше 80°С (при работе на ГВС) горелка отключается,
насос на ГВС продолжает работать.
5 Авторестарт Плата управления
При пропадании электропитания или падении
напряжения ниже 170 Вольт котел отключится, а при
появления электропитания – котел автоматически
включится и будет работать на ранее установленном
режиме (рекомендация: установить стабилизатор
напряжения).
6
Блокировка при отсутствии
газа Плата управления, Газовый
клапан
В случае пропадания газа в трубопроводе (на
горелке) котел автоматически отключается и
блокируется. Вывести котел из блокировки можно
только вручную.
7
Ионизационный контроль
наличия пламени
Электрод ионизации
В случае отсутствия пламени на горелке газовый
клапан закрыт и газ на горелку не поступает.
8
Защита от тепловой
инерции
Плата управления
Постциркуляция насоса отопления (4 минуты) после
выключения горелки
