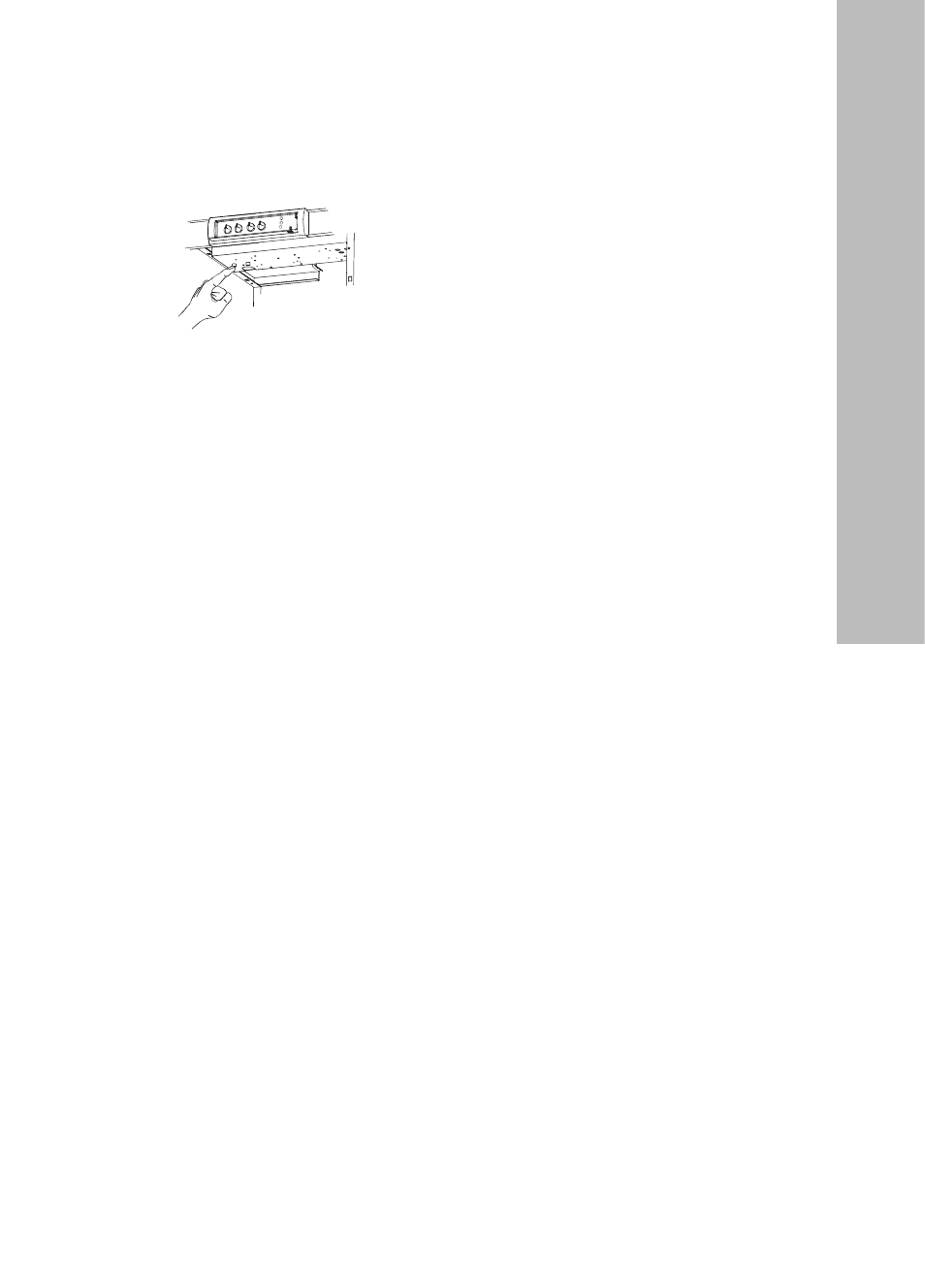

• Нажмите кнопки до отказа. Услышите
шелчок. Регулятор работы переведите
в положение RESET и далее в рабочее
положение.
• Котёл повторит попытку розжига.
Если блокировка повторится
неоднократно – вызовите сервисную
службу!
Активация режима приготовления ГВС
(подключен бойлер косвенного нагрева). Для
активации режима ГВС – на плате управления
котла уставите перемычку JP3, удалите
сопротивление, подключённое к клеммам «25»
и «25» и подключите к ним датчик NTC бойлера.
Функция блокировки/разрешения
Antilegionella:
Активна при подключенном бойлере.
Коротким замыканием перемычек JP1 и JP2
активируется функция Antilegionella. Один раз
в неделю бойлер нагревается до температуры
65
о С. После достижения данной температуры
работа на подогрев бойлера переключается на
запрограммированный режим до следующего
нагрева (через 7 дней).
Режимы работы:
1 Зима – отопление и приготовление ГВС
2 Лето - только приготовление ГВС
Работа на отопление:
Котел запускается по сигналу котлового
термостата (Р3) или комнатного термостата
(опция). После начала работы горелки
(розжига) в течение примерно 50 сек
мощность горелки модулируется с
постепенным увеличением от начальной до
максимальной мощности. При достижении
температуры теплоносителя котла 38
о С
включится циркуляционный насос. Когда
температура теплоносителя будет на 6
о С
ниже установленной, котёл перейдет в режим
пониженной мощности. При достижении
установленной температуры основная
горелка выключится. Если температура
подачи теплоносителя опустится на 4
о С ниже
установленной, то снова включается режим
пониженной мощности. Если температура
подачи теплоносителя упадет на 7
о С ниже
установленной, то снова включится режим
полной мощности. При выключении котлового
или комнатного термостата после завершения
одного отопительного цикла срабатывает
система антициклирования (наступает пауза
длиной 300 сек (5мин.)), в пределах которой на
120 сек (2 мин.) запускается насос отопления
для последующей циркуляции.
Режим приготовления ГВС:
Для котлов с подключённым внешним
бойлером:
Температура воды в бойлере определяется
датчиком температуры ГВС (опция). Установка
температуры воды происходит с помощью
ручки ГВС (Р2) (устанавливается требуемая
температура ГВС). Если температура воды
в бойлере станет ниже установленной,
то включается режим ГВС и произойдет
включение горелки. Температура воды
отопления регулируется в течение всего
режима ГВС.
Если температура теплоносителя отопления
(при работе на ГВС) превысит температуру
86°С, горелка остановится, но насос будет
продолжать работать на подогрев бойлера.
Горелка включится снова, если температура
теплоносителя котла опустится ниже 86°С.
Работа котла в режиме ГВС завершится,
если температура, определяемая датчиком
температуры ГВС, превысит установленную
температуру ГВС.
В режиме ГВС насос ГВС
запускается, если температура теплоносителя
котла выше 38°C (как и при работе на
отопление).
Работа котла запрограммирована с учётом
приоритета на ГВС, то есть если запросы
режима работы поступили одновременно на
отопление и на ГВС, то режим ГВС имеет
приоритет относительно режима отопления.
Погодозависимое управление котлом
При подключении уличного датчика
(дополнительная опция), температура
теплоносителя изменяется с изменением
температуры воздуха на улице. Это позволяет
поддерживать постоянную температуру в
помещении при любом изменении температуры
на улице.
Для согласования котла с Вашим помещением
необходимо:
• Подключить уличный датчик к разъёму «23»
и «24» платы управления проводом «2х0,75»
• Установить перемычку JP4 на плате
управления
• Регулятором (4) устанавливается
коэффициент «К» наклона кривой и
регулятором (P3) устанавливается величина
параллельного сдвига кривой (грубая и
точная регулировка соответственно).
