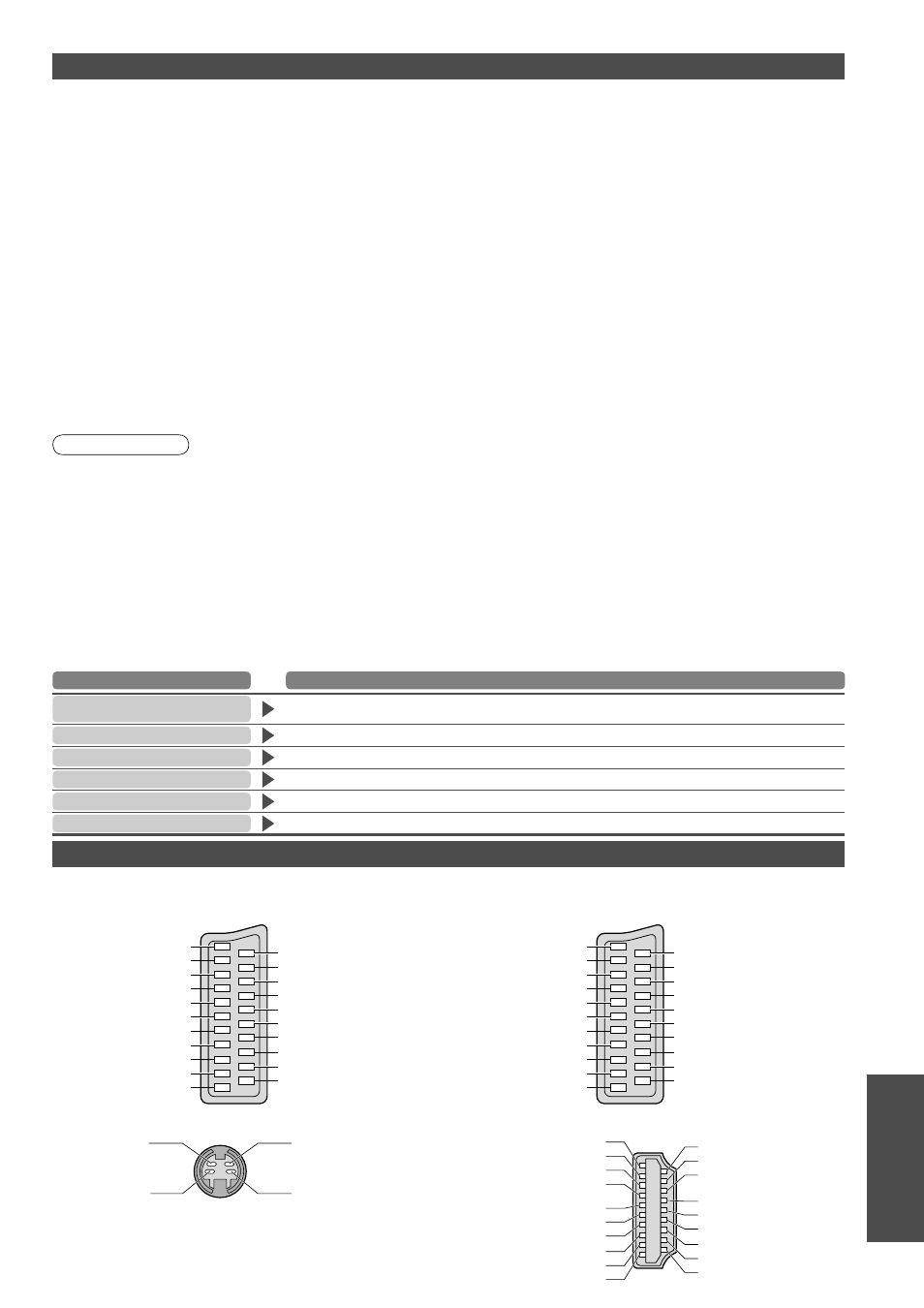

Информация о разъемах SCART, S-VIDEO и HDMI
■
AV1 Разъем SCART
(RGB, VIDEO, Q-Link)
Подходящими входами для AV1 являются RGB (красный / зеленый / синий).
■
AV2 Разъем SCART
(RGB, VIDEO, S-VIDEO, Q-Link)
AV2 - Контакты 15 и 20 зависят от переключения AV2 S-VHS / VIDEO.
20 CVBS вход (видео)
18 Состояние RGB земля
16 Состояние RGB
14 Земля
12 --
10 Данные Q-Link
8 Состояние CVBS
6 Аудио вход (Л)
4 Аудио земля
2 Аудио вход (П)
Разъем земля 21
CVBS выход (видео) 19
CVBS земля 17
Красный вход 15
Красный земля 13
Зеленый вход 11
Зеленый земля
9
Синий вход 7
Синий земля 5
Аудио выход (Л) 3
Аудио выход (П) 1
20 CVBS вход (видео)
18 Состояние RGB земля
16 Состояние RGB
14 Земля
12 --
10 Данные Q-Link
8 Состояние CVBS
6 Аудио вход (Л)
4 Аудио земля
2 Аудио вход (П)
Разъем земля 21
CVBS выход (видео) 19
CVBS земля 17
Красный вход, S.C. - вход 15
Красный земля 13
Зеленый вход 11
Зеленый земля
9
Синий вход 7
Синий земля 5
Аудио выход (Л) 3
Аудио выход (П) 1
■
AV3 S-VIDEO 4-штыревой разъем
■
Разъем HDMI
Хроматические
данные вход
Сигнал яркости вход
Хроматические
данные земля
Сигнал яркости земля
18 Питание +5 В
16 Сигнал SDA
14
Зарезервирован (в кабеле, но
не подсоединен к устройству)
12 Тактовая частота TMDS−
10 Тактовая частота TMDS+
8 Экран сигнала TMDS Data0
6 Сигнал TMDS Data1−
4 Сигнал TMDS Data1+
2 Экран сигнала TMDS Data2
Детектор “горячего” подключения 19
Заземление DDC/CEC 17
Сигнал SCL
15
Сигнал CEC 13
Экран тактовой
частоты сигнала TMDS 11
Сигнал TMDS Data0− 9
Сигнал TMDS Data0+ 7
Экран сигнала TMDS Data1 5
Сигнал TMDS Data2− 3
Сигнал TMDS Data2+ 1
Карта SD
■
Предостережения относительно обращения с картами •
Не удаляйте карту, когда аппарат обращается к данным (это может повредить карту или аппарат). •
Не прикасайтесь к разъемам на задней стороне карты. •
Не подвергайте карту воздействию сильного давления или ударам. •
Вставляйте карту в правильном направлении (в противном случае карта может быть повреждена). •
Электрические помехи, статическое электрическое или неправильная операция могут повредить данные или карту. •
Регулярно выполняйте резервное копирование в случае плохих или поврежденных данных или неправильной операции
аппарата. (Компания Panasonic не несет ответственности ни за какие ухудшения или повреждения записанных данных.)
■
Формат данных для просмотра на карте SD
Фото : Неподвижные изображения, записанные с помощью цифровых фотоаппаратов, совместимых с
файлами JPEG стандартов DCF∗ и EXIF
Формат данных - Основной формат JPEG (субдискретизация 4:4:4, 4:2:2 или 4:2:0)
Макс. количество файлов - 9999
Разрешение изображения - от 160 × 120 до 10000000
Фильм : Файлы, совместимые со стандартами SD-Video Ver 1.2 [MPEG-2 (формат PS)] и AVCHD, с аудио форматом либо
MPEG-1/Layer-2, либо Dolby Digital (Данные, модифицированные с помощью ПК, могут отображаться неправильно.) •
Совместимые типы карт (максимальная емкость): SDHC-карта (32 Гб), SD-карта (2 Гб), карта MultiMedia
(128 Мб), карта miniSD (1 Гб) (требуется адаптер карты miniSD) •
Если вставлена miniSD карта, вставьте / выньте ее вместе с адаптером. •
Проверьте последнюю информацию о типе карты на следующем веб-сайте. (Только английский язык)
http://panasonic.co.jp/pavc/global/cs/
∗DCF (Design rule for camera file system): Единый стандарт, выработанный ассоциацией Japan Electronics and Information Technology Industries Association (JEITA).
Примечание
•
Форматируйте карту с помощью записывающего оборудования. •
Изображение может отображаться на этом телевизоре неправильно в зависимости от используемого записывающего оборудования. •
Для отображения может потребоваться некоторое время, если имеется много файлов и папок. •
Эта функция не может отображать файлы Motion JPEG и неподвижные изображения, не соответствующие
формату DCF (например, TIFF, BMP). •
Данные, модифицированные с помощью ПК, могут не отображаться. •
Изображения, импортированные с ПК, должны быть совместимы со стандартами EXIF (Exchangeable Image File) 2.0, 2.1 и 2.2. •
Частично поврежденные файлы могут отображаться с уменьшенным разрешением. •
Все файлы на карте с расширением “.JPG” будут читаться в режиме просмотра фотографий. •
Названия папок и файлов могут отличаться в зависимости от используемой цифровой фотокамеры. •
Нельзя использовать двухбайтовые символы или специальные коды. •
В случае переименования файлов или папок карта может стать непригодной к использованию на данном аппарате.
■
Экранная индикация
Сообщение Значение / действие
Ошибка файла
•
Файл поврежден или не читается. •
Аппарат не поддерживает этот формат. (Относительно применимых форматов и данных см. выше.)
Проверьте SD-карту
•
Имеются проблемы со вставленной картой SD.
SD-карта установлена?
•
Вставьте SD-карту.
Нет файлов для воспроизведения
•
На карте нет данных.
Найдено более 9999 картинок.
•
Максимальное доступное количество фотографий составляет 9999.
Эта операция невозможна
•
Ваша операция недоступна.
