10
HDMI 1 HDMI 2 HDMI 3
RGB
VIDEO
S VIDEO RGB
VIDEO
AV 2 AV 1
COMPONENT
PC DIGITAL
AUDIO
OUT
AUDIO
OUT
AUDIO
IN
Y
P B
P R
L
R
L
R
HDMI 1 HDMI 2 HDMI 3
RGB
VIDEO
S VIDEO RGB
VIDEO
AV 2 AV 1
COMPONENT
PC DIGITAL
AUDIO
OUT
AUDIO
OUT
AUDIO
IN
Y
P B
P R
L
R
L
R
RF OUT
RF IN

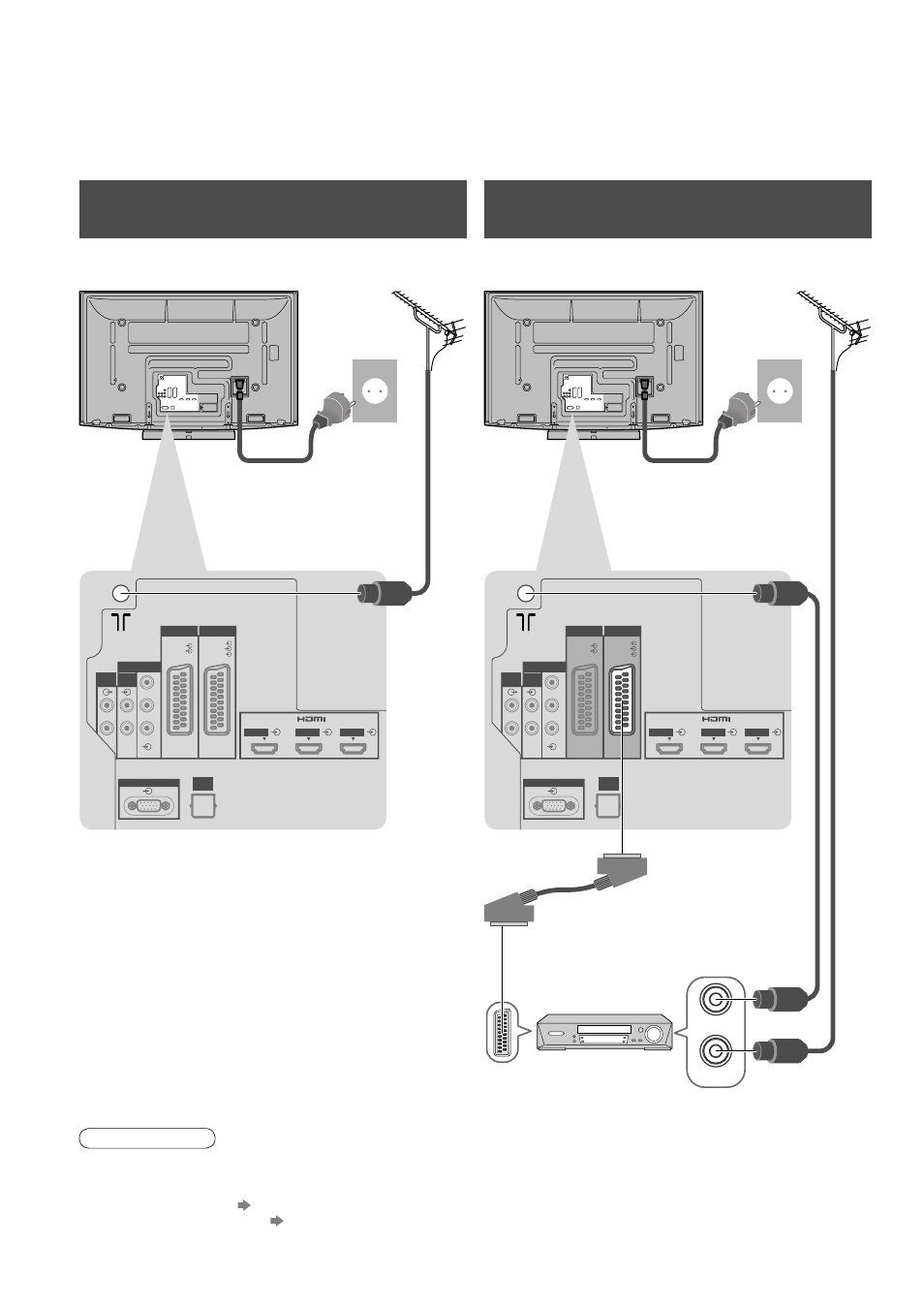

Основные подсоединения
Изображенное внешнее оборудование и кабели не поставляются с этим телевизором.
Перед присоединением или отсоединением любых шнуров убедитесь, пожалуйста, в том, что аппарат
отсоединен от сетевой розетки.
При отсоединении шнура питания обязательно сначала отсоедините штепсельную вилку от сетевой розетки.
Пример 1
Подсоединение антенны
Пример 2
Подсоединение проигрывателя DVD / ВКМ
Шнур питания
(поставляется)
Шнур питания
(поставляется)
Кабель SCART
(полнопроводной)
Проигрыватель
DVD или ВКМ
Антенна Антенна Задняя панель телевизора Задняя панель телевизора
Кабель RF
Tолько телевизор Телевизор, проигрыватель DVD или ВКМ
Переменный
ток 220-240 В
50 / 60 Гц
Переменный
ток 220-240 В
50 / 60 Гц
Кабель RF
Кабель RF
Примечание
•
Подсоедините к AV1 / AV2 для проигрывателя DVD / ВКМ, поддерживающего Q-Link (стр. 35). •
Для оборудования, совместимого с интерфейсом HDMI, возможно подсоединение к разъемам HDMI
(HDMI1 / HDMI2 / HDMI3 / HDMI4), используя кабель HDMI (стр. 40). •
Соединение Q-Link стр. 34 •
Соединение VIERA Link стр. 34 •
Прочитайте также руководство по эксплуатации оборудования.
