Дополнительная информация
x Подключение дополнительных
компонентов

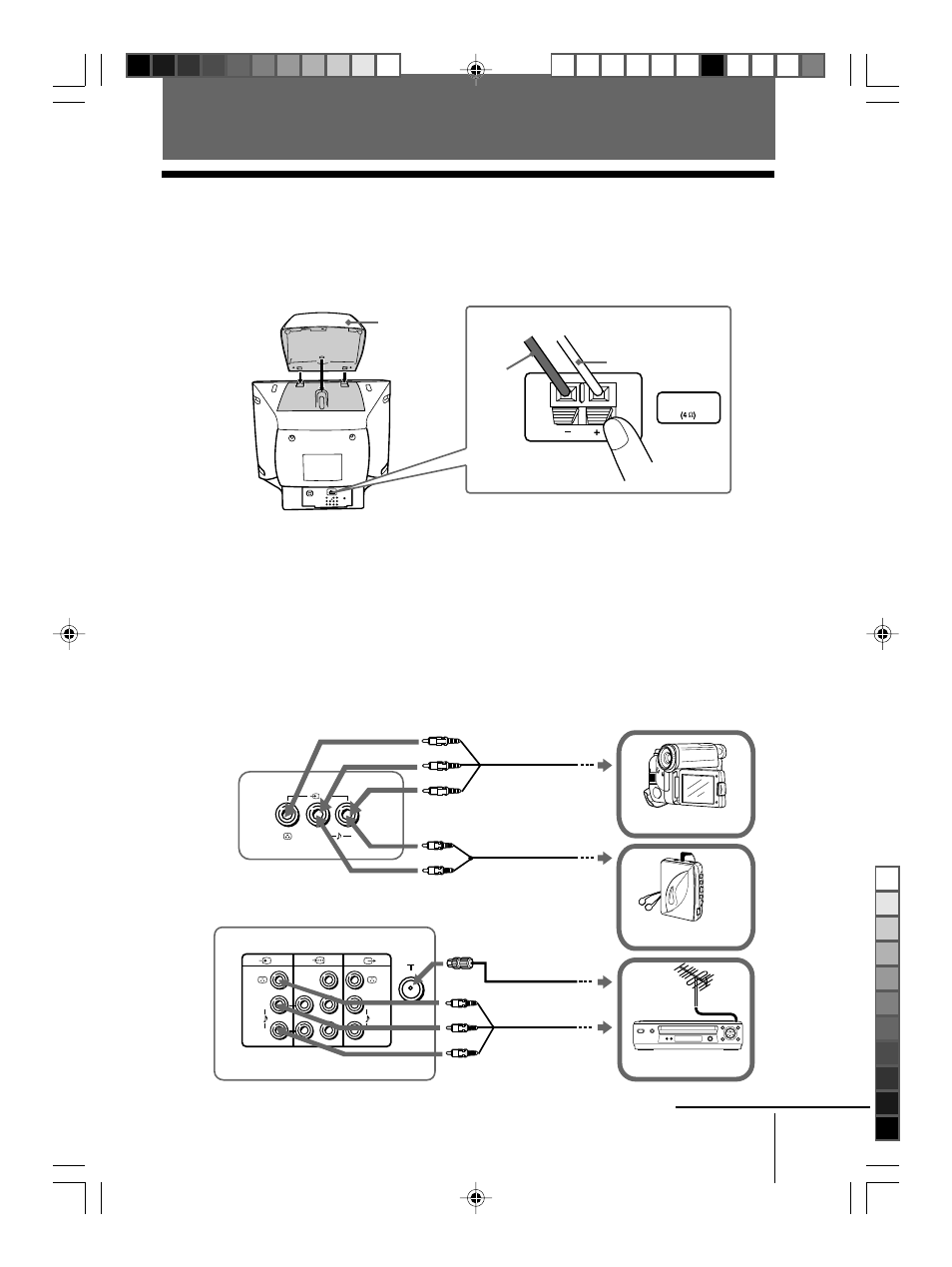

Подключение к разъему входа видеосигнала ( t )
Передняя панель ТВ
Walkman
L R (MONO)
2
L
R R
1
L
Y
C B
C R
(MONO) (MONO)
Аудиокабель
(не прилагается)
Антенный кабель
(не прилагается)
Видеомагнитофон
Задняя панель ТВ
Аудио/
видеокабель
(не прилагается)
Видеокамера
x Подключение трехмерного (3D)
НЧ динамика
Для получения звука высокого качества подключите НЧ динамик, как
показано ниже:
Примечания
•Подключайте к ТВ только поставляемый НЧ динамик. Подключение других НЧ динамикoв может
стать причиной появления неисправностей.
•Во время подключения НЧ динамикa выньте вилку кабеля питания ТВ из настенной розетки.
•Во избeжание появлeния неисправностей, являющихся следствием короткого замыкания на
разъемах, во время подключения НЧ динамикa убедитесь, что оголенные концы соединительных
проводов НЧ динамикa не соприкасаются между собой и с соседними разъемами.
Черный
провод
Красный
провод
Действие 1 Действие 2 3D НЧ
динамик
Аудио/видеокабель
(не прилагается)
НЧ динамик
Продолжение
Дополнительная информация
B
Только для моделей KV-HW212M95
