4.2
Отображение измеряемых параметров
Различные измеренные оборудованием значения можно
посмотреть в меню #ИЗМЕРЕНИЯ.

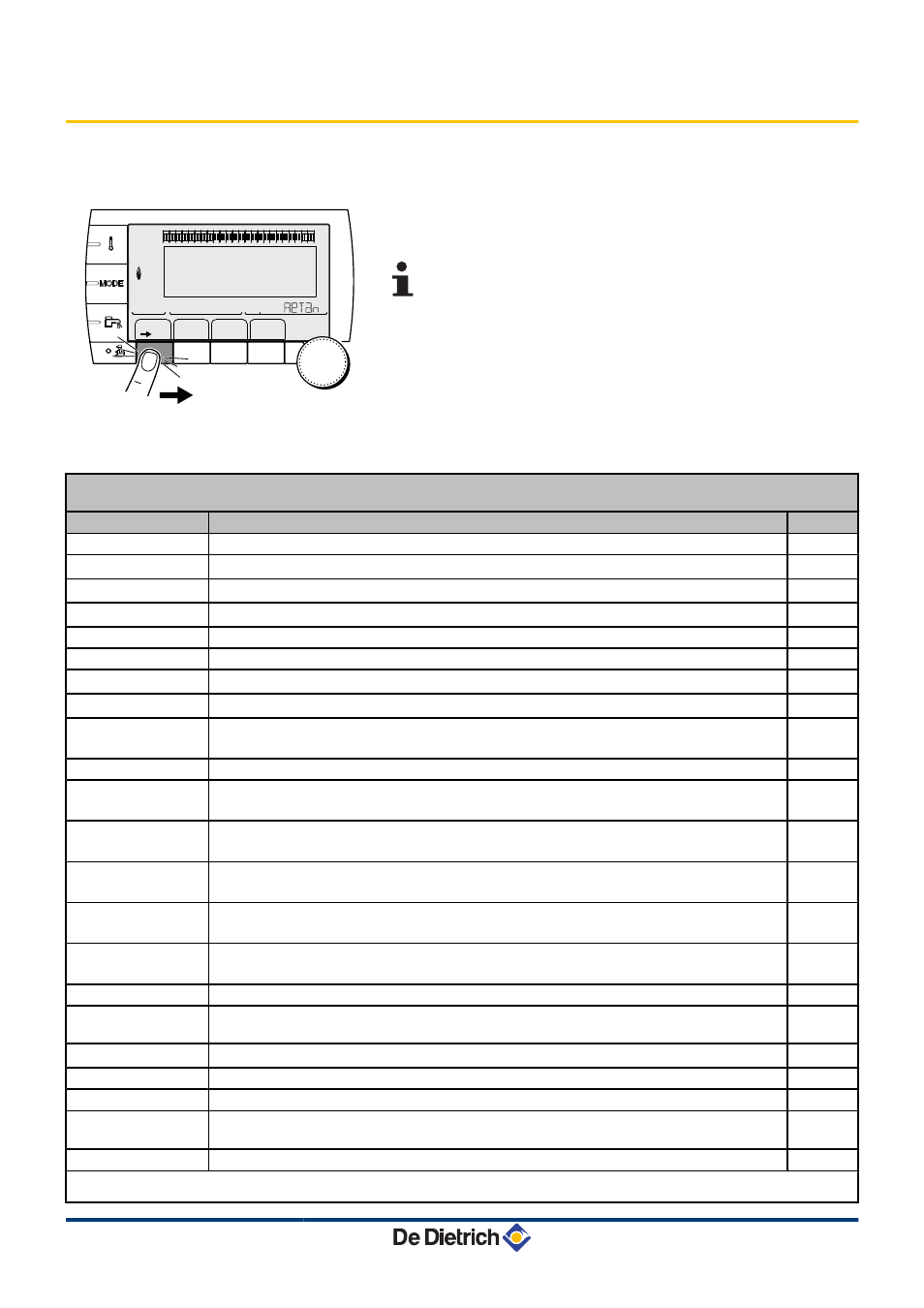

1. Доступ на уровень "Пользователя" : Нажать на клавишу >.
2. Выбрать меню #ИЗМЕРЕНИЯ.
4
Повернуть вращающуюся ручку для
пролистывания меню или для изменения
значения.
4
Нажать на вращающуюся ручку для доступа к
выбранному меню или для подтверждения
изменения значения.
¼ Для более детального описания навигации по
меню см. следующую главу : "Навигация по меню",
Уровень "пользователя" - Меню #ИЗМЕРЕНИЯ
Параметр
Описание
Единица
НАРУЖН. ТЕМП.
Наружная температура
°C
ТЕМП. ПОМ. А
(1)
Комнатная температура контура A
°C
ТЕМП. ПОМ. B
(1)
Комнатная температура контура B
°C
ТЕМП. ПОМ. С
(1)
Комнатная температура контура C
°C
ТЕМП.КОТЛА
Температуры воды в котле
°C
ДАВЛЕНИЕ
Давление воды в установке
бар
ТЕМП.ГВС
(1)
Температура воды в водонагревателе ГВС
°C
ТЕМП.ГВС ТЕК.
(1)
Текущая температура горячей воды
°C
TEMП.БУФ.BHAГP
(1)
Температура воды в буферном водонагревателе
°C
ТЕМПЕРАТУРА ХВ
Температура холодной санитарно-технической воды
°C
TEMП.БACCEЙH B
(1)
Температура воды в бассейне контура B
°C
TEMП.БACCEЙH C
(1)
Температура воды в бассейне контура C
°C
ТЕМП.ПОДАЧА В
(1)
Температура воды в подающей линии контура B
°C
ТЕМП.ПОДАЧА С
(1)
Температура воды в подающей линии контура C
°C
ТЕМП.СИСТЕМЫ
(1)
Температура воды в подающей линии системы из нескольких теплогенераторов
°C
Т.ГВС НИЗ
Температура воды в нижней части водонагревателя для ГВС
°C
ТЕМП.ГВС ВСП.
(1)
Температура воды во 2-ом водонагревателе для ГВС, подключенном на
вспомогательный выход AUX
°C
ТЕМП. ГВС
(1)
Температура воды во 2-ом водонагревателе для ГВС, подключенном на контур A
°C
TEMП.OБPATKИ
Температура воды в обратной линии котла
°C
СК-ТЬ ВЕНТ.
Скорость вращения вентилятора
об./мин
МГН. МОЩН.
Мгновенная относительная мощность котла (0 % : Горелка выключена или работает на
минимальной мощности)
%
ТОК
(мкА)
Ток ионизации
мкА
(1) Параметр отображается только и том случае, если подключены соответствующие контуры, датчики и дополнительное
оборудование.
bar
1
1
2
2
D
STD
J
I
E
0
2
4
6
8
10
12
14
16
18
22
24
20
#
F
AUTO
% $
<
:
!
BOCKP. 11:45
C002219-D-07
4. Использование оборудования - DIEMATIC iSystem
MCA 45 - 65 - 90 - 115
19
