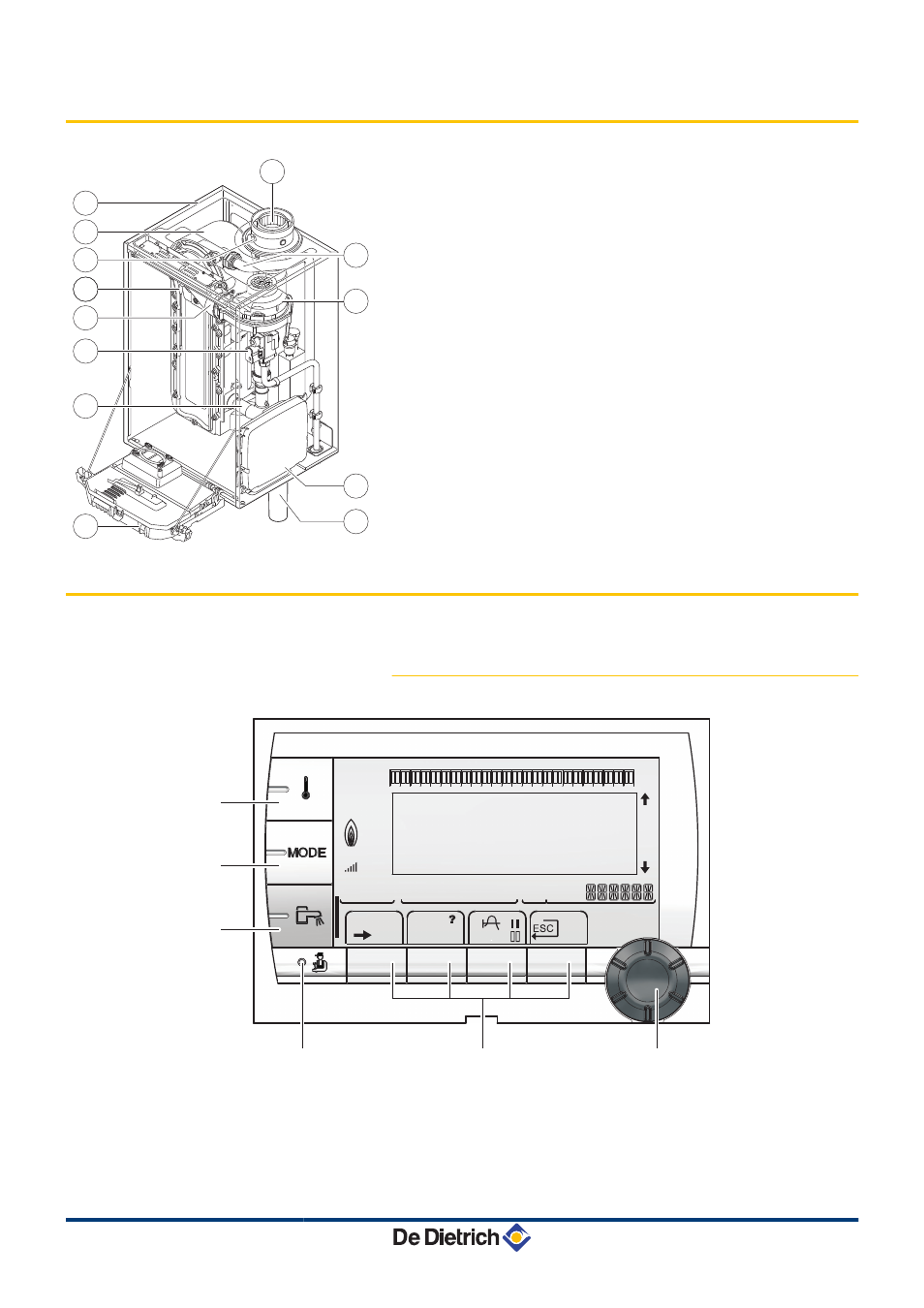

3.2 Основные компоненты
1 Коаксиальный дымоход / Подача воздуха
2 Обшивка/воздухозаборник
3 Теплообменник (Центральное отопление)
4 Отвод для измерения чистоты сгорания
5 Запальный/ионизационный электрод
6 Смесительная труба
7 Комбинированный газовый блок
8 Шумоглушитель забора воздуха
9 Панель управления
10 Сифон
11 Отсек для электронных плат управления
12 Вентилятор
13 Труба подающей линии
3.3 Панель управления DIEMATIC iSystem
3.3.1. Описание клавиш
A Клавиши регулировки температуру (отопление, ГВС,
бассейн)
B Клавиша выбора режима работы
C Клавиша изменения режима работы ГВС
