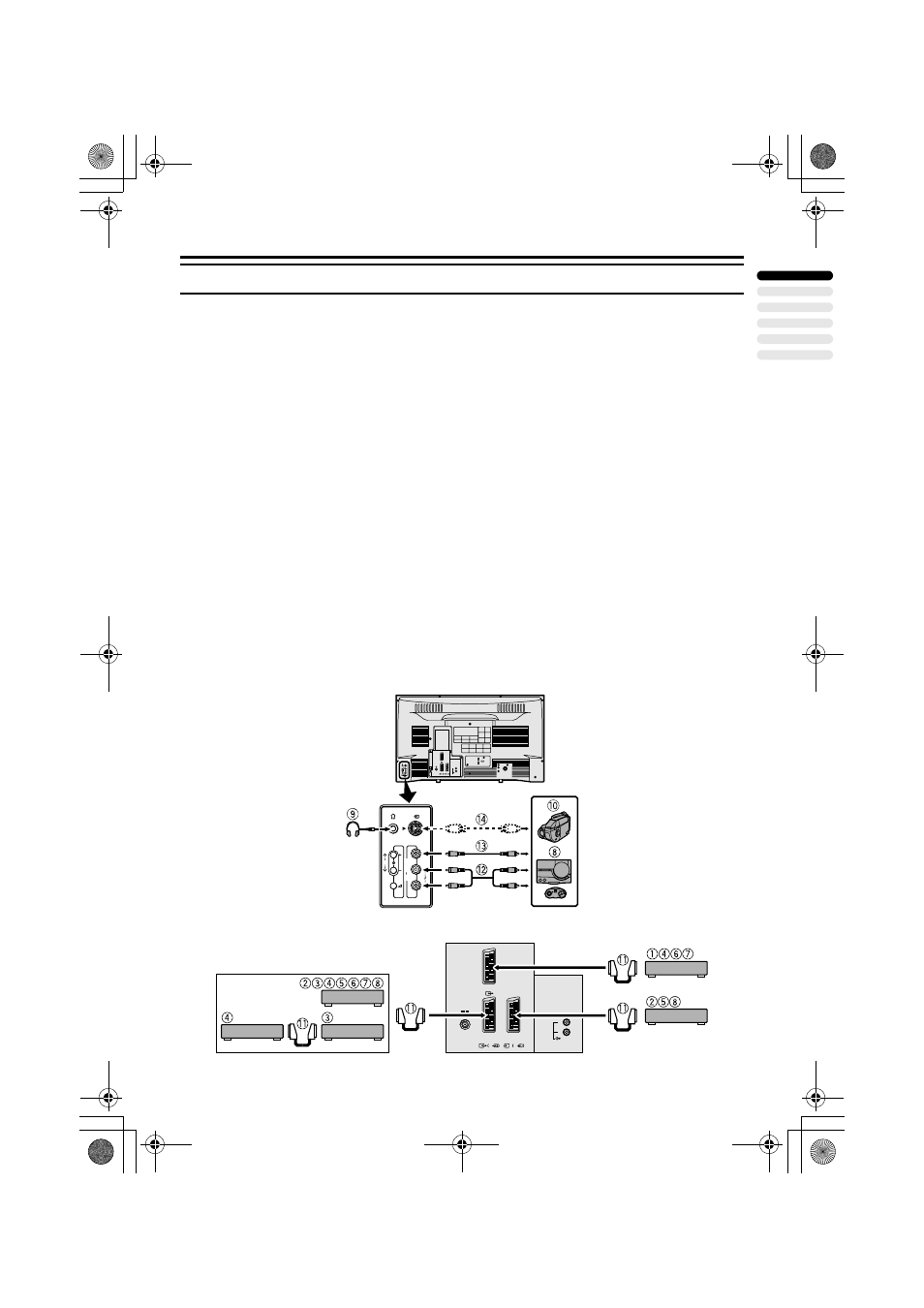

Подключение дополнительных устройств
Подсоединение внешних устройств
Подсоедините устройства к телевизору в
соответствии с приведенными схемами
соединений.
Перед выполнением соединений:
• Ознакомьтесь с инструкциями по
эксплуатации внешних устройств.
Порядок подсоединения каждого
конкретного устройства может
отличаться от приведенного на схеме.
Помимо этого, для обеспечения
нормальной работы устройства может
потребоваться изменить параметры
установки данного устройства в
зависимости от метода соединения.
• Выключите все устройства, в т.ч.
телевизор.
• В разделе “Технические
характеристики” на странице 46
приведены подробные сведения о
соединительных разъемах EXT. При
подсоединении устройства, не
указанного на схеме соединений,
выберите соответствующий разъем
EXT в приведенной таблице.
• Обращаем Ваше внимание на то, что
соединительные кабели не включаются
в комплект телевизора.
1
ВКМ (полный видеосигнал)
2
ВКМ (полный видеосигнал/сигнал Ѕ-
ВИДЕО)
3
ВКМ, совместимый с T-V LINK (полный
видеосигнал/сигнал Ѕ-ВИДЕО)
4
Decoder (Декодер)
5
Проигрыватель DVD (полный
видеосигнал/сигнал Ѕ-ВИДЕО)
6
Проигрыватель DVD (полный
видеосигнал/сигнал RGB)
7
ТВ игры (полный видеосигнал/сигнал
RGB)
8
ТВ игры (полный видеосигнал/сигнал
Ѕ-ВИДЕО)
9
Головные телефоны
0
Видеокамера (полный видеосигнал/
сигнал Ѕ-ВИДЕО)
-
Кабель SCART
=
Кабель аудиосигнала
~
Кабель видеосигнала
!
Кабель сигнала Ѕ-ВИДЕО
EXT-
2
EXT-
3
S
R
AUDIO OUT
L
EXT-
1
R
L
S
P
E
X
T
4
EXT-
2
EXT-
3
S
R
AUDIO OUT
L
EXT-
1
R
L
S
P
E
X
T
4
Задняя панель телевизора
Задняя панель телевизора
