19
ÐÓÑ
FM
75
GND
AM
ANTENNA
VR-9080
KRF-X9090D

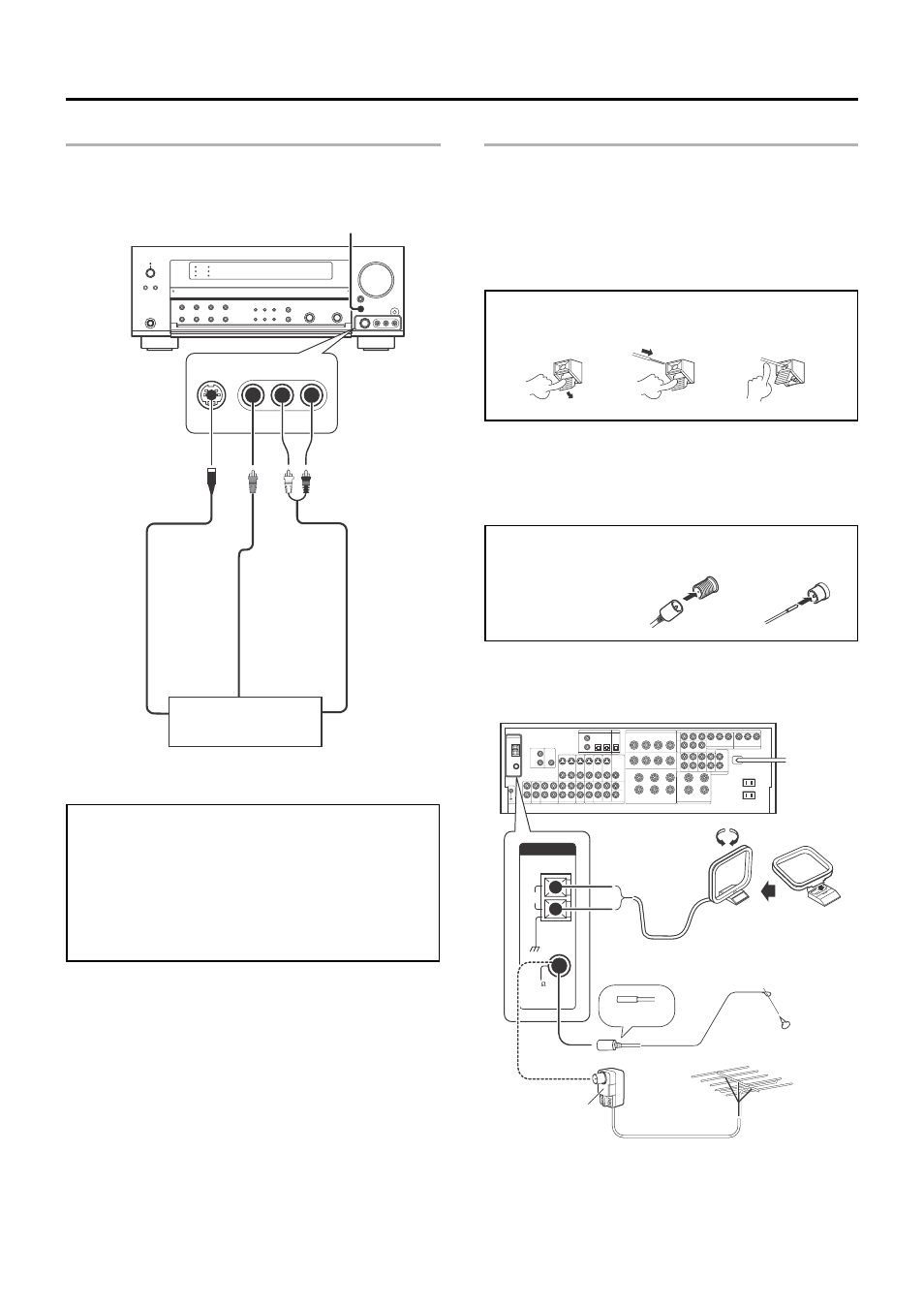

Подключение антенн
Настройка системы
Подключение к гнездам AV AUX
Прием радиостанций невозможен до тех пор, пока Вы не подключите к
ресиверу антенны. Правильно подключайте антенны, как указано ниже.
Рамочная антенна диапазона АМ
Устанавливайте рамочную антенну диапазона АМ как можно дальше
от ресивера, телевизора, кабелей АС и сетевого шнура. Найдите по-
ложение антенны, обеспечивающее наилучшее качество приема сиг-
налов.
Подключение антенны диапазона АМ
(1) Нажмите рычажок.
(2) Вставьте провод.
(3) Верните рыча-
жок на место.
Комнатная антенна диапазона FM
Поставляемая в комплекте комнатная антенна предназначена только
для временного использования. Чтобы добиться уверенного приема
сигналов, рекомендуется использовать внешнюю антенну. После ус-
тановки внешней антенны комнатную антенну можно отключить.
Подключение антенны диапазона FM
Вставьте провод.
Внешняя антенна диапазона FM
Соедините 75-омный коаксиальный кабель внешней антенны с гнез-
дом FM 75 Ом на задней панели ресивера.
Установите на подставку
Рамочная антенна
диапазона АМ
Комнатная антенна диапазона FM
Внешняя антенна диапазона FM
Используйте антенный
переходник
(приобретается
дополнительно)
S VIDEO
VIDEO
L-AUDIO-R
AV AUX/GAME
S VIDEO OUT
VIDEO OUT
AUDIO OUT
Гнезда AV AUX удобны для подключения видеооборудования (напри-
мер, видеокамеры или игровой приставки).
Кабель S VIDEO
Видеокамера, другой
видеомагнитофон, игровая
приставка или переносной
MD-проигрыватель
- Этот ресивер оснащен игровой функцией, которая очень удобна при
использовании игровых приставок.
Мы рекомендуем, чтобы Вы подключали игровую приставку к гнез-
дам AV AUX и включали игровой режим - стр. 27.
- Чтобы выбрать источник, подключенный к гнездам AV AUX, нажмите
кнопку AV AUX/GAME.
- Если Вы подключаете источник звука (например, минидисковую
деку), нет необходимости подключать видеокабель.
- Соединение ресивера и компонента (источника сигнала) с помощью
кабеля S VIDEO позволяет достичь лучшего качества изображения.
