Настройка системы
Подключение внешнего инфракрасного приемника (для VR-9080)
Пульт дистанционного управления этого ресивера обладает функцией инфракрасной (IR) передачи команд управления. Инфракрасные (ИК) репети-
ры позволяют Вам управлять компонентами, расположенными внутри мебели или за стеклянными дверцами. Вы можете увеличить расстояние
действия пульта дистанционного управления, расположив вдали от ресивера инфракрасный репетир.
IR
RECEIVER
IN
IR
REPEATER
OUT
Монитор
ИК-репетиры
Инфракрасный приемник
(приобретается дополнительно)

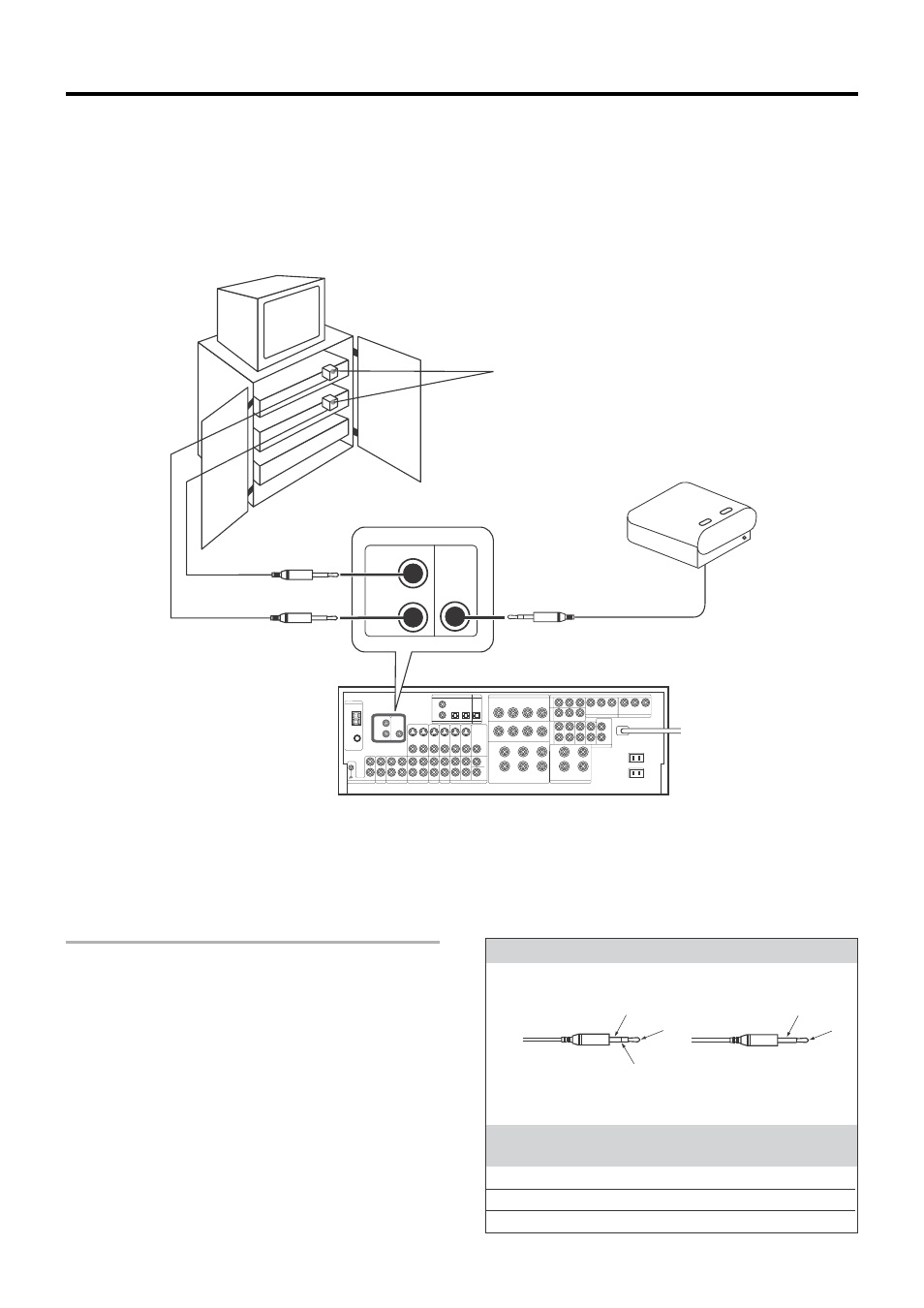

Подключение инфракрасного репетира
(1) Подключите инфракрасный репетир к устройству, как описано в инст-
рукции по эксплуатации инфракрасного репетира.
(2) Подключите кабель(и) инфракрасного репетира к гнезду(ам) IR
REPEATER OUT.
Замечание
- Инфракрасные репетиры посылают сигналы, аналогичные сигналам
собственного пульта дистанционного управления устройства. Репети-
ры Xantech (модели 284М или 286М) совместимы с Вашим новым
аудио/видеоресивером.
Форма подключаемого штекера
IR RECEIVER IN
IR REPEATER OUT
Стереоштекер
Корпус
Кольцо
Наконечник
Моноштекер
Корпус
Наконечник
Контакт
ХАРАКТЕРИСТИКИ IR IN/OUT:
Наконечник
Кольцо
Корпус
IR RECEIVER IN
Сигнал
«Земля»
+8 В
IR REPEATER OUT
Сигнал
«Земля»
