42
RQT9452

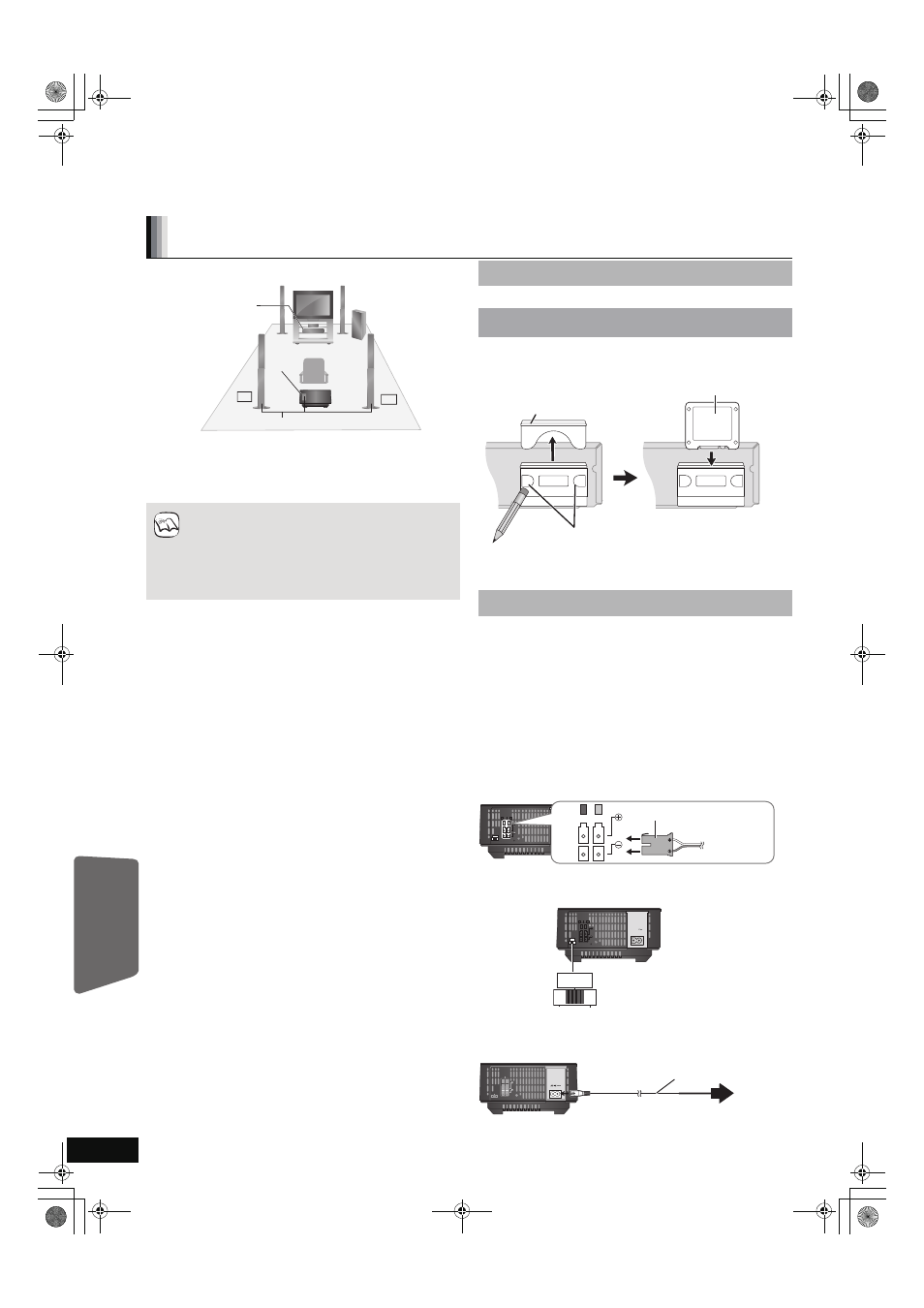

Беспроводные подключения
(дополнительно)
∫ Схема настройки беспроводной системы
LS: Колонка объемного звука (cлева), RS: Колонка объемного
звука (cправа)
≥Установите колонки чуть сзади позиции слушателя.
≥Установите колонки примерно на уровне головы слушателя или
чуть выше.
∫ Цифровой передатчик
Перед установкой любых других дополнительных
передатчиков снимите крышку передатчика.
≥Установите крышку обратно, если передатчик не используется.
∫ Беспроводная система
Подготовка
Если кабели подключения колонок объемного звука (с синим
разъемом, с серым разъемом) уже подключены, отсоедините их
от аппарата и от колонок.
Подключение кабелей
Используйте кабеля, входящие в комплект поставки
беспроводной системы.
≥Можно также использовать оригинальные кабели, поставляемые
вместе с аппаратом.
Левые колонки
КОЛОНКА ОБЪЕМНОГО ЗВУКА (LS): Синий
Правые колонки
КОЛОНКА ОБЪЕМНОГО ЗВУКА (RS): Серый
Подключение колонок к беспроводной системе
Подсоедините штекеры к разъемам того же цвета.
Настройка переключателя объемного звука
∫ Сетевой шнур
Подключение колонок с помощью поставляемой отдельно беспроводной
системы (SH-FX70)
≥ Перед выполнением подключений отключите все
оборудование от сети и ознакомьтесь с соответствующими
разделами руководств по эксплуатации.
≥ Подключайте аппарат к электрической сети только
после выполнения всех необходимых подключений.
≥ Не устанавливайте беспроводные системы или цифровые
передатчики в металлические шкафы.
≥ Установите беспроводную систему на расстоянии не более
15 м от домашнего кинотеатра.
LS
RS
Кабели колонок объемного звучания
Привычное место для
прослушивания
Домашний
кинотеатр
(с цифровым
передатчиком)
Система беспроводной связи
ПРИМЕЧАНИЯ
Подключения
Не вставляйте и не извлекайте, если домашний кинотеатр
включен.
Установка беспроводного соединения
LOOP
AM
TRANSMITTER
DIGITAL
TRANSMITTER
DIGITAL
TRANSMITTER
DIGITAL
PUSH
PUSH
PUSH
PUSH
TRANSMITTER
DIGITAL
PUSH
PUSH
Для снятия крышки можно нажать здесь
тупым концом ручки или карандаша.
Основной блок
Основной блок
Крышка цифрового передатчика
Цифровой передатчик SH-TR70
Вставьте полностью, до щелчка.
SPEAKERS
ENCEINTES
LS / RB LB / RS
SURR
I/D SET
AC IN
SURROUND (3 – 6 )
AMBIOPHONIQUES
L
SIDE
R
SIDE
Кабель
подключения к
акустической
колонке
Вставьте до конца.
SPEAKERS
ENCEINTES
LS / RB LB / RS
SURR
I/D SET
AC IN
SURROUND (3 – 6 )
AMBIOPHONIQUES
L
SIDE
R
SIDE
SURR
L
SIDE
R
SIDE
Сетевой шнур
К бытовой сетевой розетке
Дополнительные настройки колонок
42
