При подключении с помощью данного кабеля не стоит отключать видеокабель. В противном случае некоторые функции могут
не отображаться.
При подключении с помощью данного кабеля не стоит отключать видеокабель. В противном случае некоторые функции могут
не отображаться.

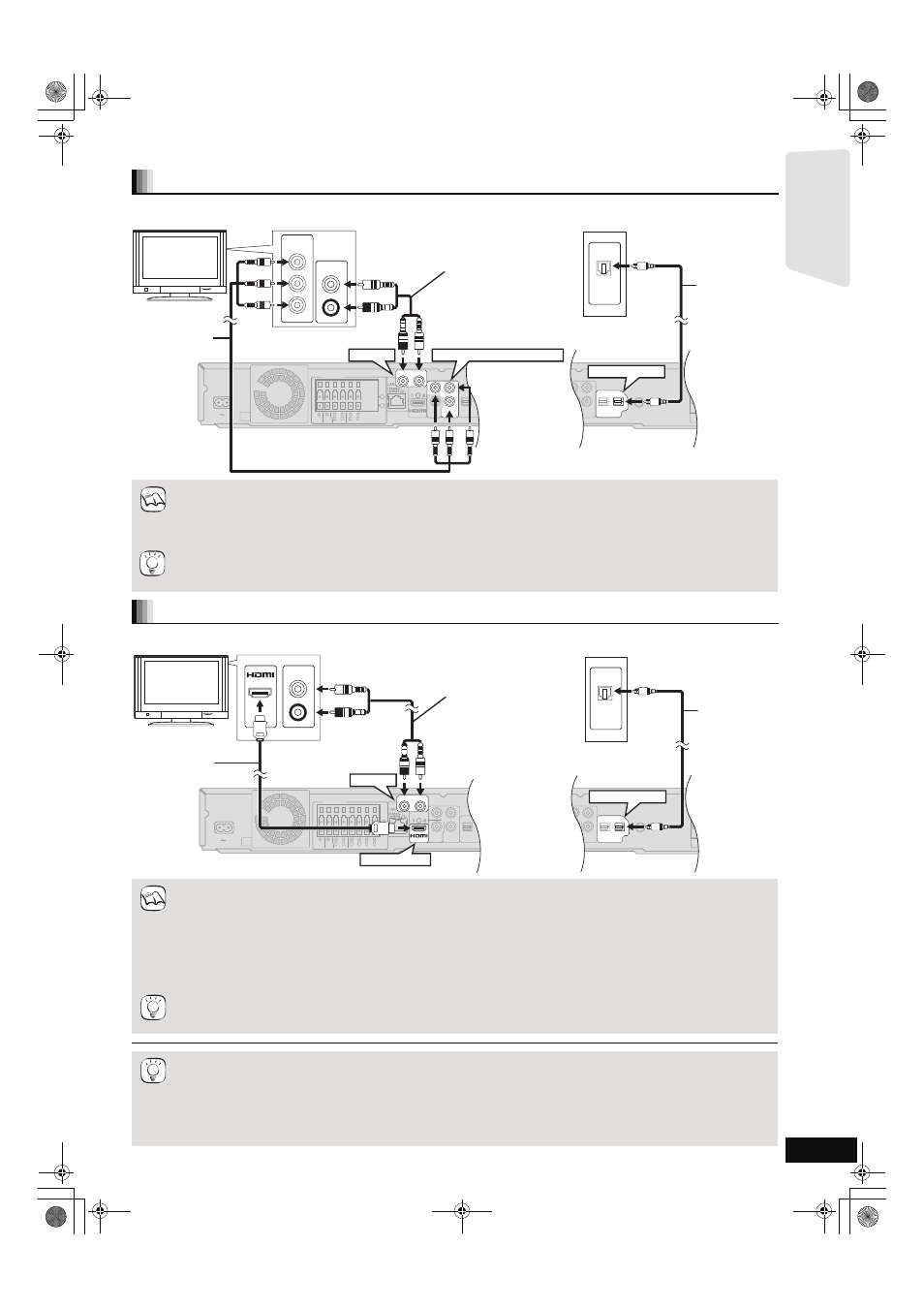

Подключение компонентным видеокабелем
≥Подсоедините штекеры к разъемам того же цвета.
≥Установите “Высокое качество звука” в экранном меню в “Выкл.” (> 36).
(В противном случае, видео не будет выводиться на экран.)
≥При воспроизведении дисков DVD-Video, DivX и BD-Video, записанных в режиме 50 полей/сек, через выход COMPONENT
VIDEO OUT разрешение будет ограничено “576p/480p”.
Для наслаждения видео высокого разрешения/прогрессивным видео
≥Подключитесь к телевизору, который поддерживает 576p/480p или выше.
≥Установите “Разреш. Компон. Сигнала” на “576p/480p”, “720p” или “1080i”. (> 39)
≥Установите “Режим видео HDMI” в “Выкл.”. (> 39) В противном случае видео будет выводиться в формате 480i.
OPTICAL
2(STB)
1(T
DIGITAL IN
COMPONENT
VIDEO OUT
Y
P
R
P
B
SPEAKERS
+
-
AV OUT
R
L
CENTER
3
Ω
3
Ω
FRONT
6
5
2
1
R
L
3
Ω
SURROUND
4
3
AC IN
VIDEO
OUT
COMPONENT
VIDEO OUT
Y
P
R
P
B
VIDEO
OUT
COMPONENT
VIDEO OUT
P
R
P
B
VIDEO
OUT
OPTICAL
2(STB)
1(TV)
DIGITAL IN
FM ANT
75Ω
L
R
AUX(TV)
WOOFER
3
Ω SUB-
L
R
AUDIO OUT
OPTICAL
OUT
COMPONENT
VIDEO IN
Y
P
R
P
B
Телевизор
AUX(TV)
OPTICAL 1(TV)
COMPONENT VIDEO OUT
Аудиокабель*
1
(не входит в комплект
поставки)
Цифровой
оптический
аудиокабель может
использоваться при
подсоединении к
телевизорам с
терминалами
оптического выхода
(
справа).
Цифровой
оптический
аудиокабель*
1,2
(не входит в
комплект
поставки)
Компонентный
видеокабель
(не входит в
комплект поставки)
Основной блок
ПРИМЕЧАНИЯ
СОВЕТЫ
Подключение кабелем HDMI
≥При наличии в телевизоре нескольких разъемов HDMI, для определения разъема, к которому следует подключиться,
обратитесь к руководству по эксплуатации телевизора.
≥Кабели, не соответствующие HDMI, использовать нельзя.
≥Пожалуйста, используйте, высокоскоростные HDMI кабели с логотипом HDMI (как показано на покрытии).
Рекомендуется использование HDMI кабеля от Panasonic.
Номер рекомендуемой части:
RP-CDHG10 (1,0 м), RP-CDHG15 (1,5 м), RP-CDHG20 (2,0 м), RP-CDHG30 (3,0 м), RP-CDHG50 (5,0 м), и т.д.
≥Данный аппарат оснащен технологией HDMI
TM
(V.1.3a с функцией Deep Colour, x.v.Colour
TM
, High Bit rate Audio). (> 55, 56)
≥Для вывода сигнала 1080p
(
>
39, “Формат HDMI”), используйте кабели HDMI длиной не более 5,0 метров.
НЕOБXOДИМЫЕ HACTРOЙКИ
“Режим видео HDMI” : “Вкл.”/“Выход аудио HDMI” : “Выкл.” (> 39)
При данном подключении можно воспользоваться VIERA Link “HDAVI Control” (> 28).
Для прослушивания звука с телевизора на домашнем кинотеатре
*
1
Звук с телевизора можно прослушивать на домашнем кинотеатре, подключив телевизор к разъему “AUX(TV)” или
“OPTICAL 1(TV)” аппарата. (> 27)
*
2
Для обеспечения наилучшего качества звука и объемного звучания это предпочтительное подключение.
Аппарат может декодировать сигнал объемного звука с телевизора. Настройки, необходимые для вывода звука с цифрового
аудиовыхода на домашний кинотеатр, смотрите в руководстве по эксплуатации телевизора. С помощью данного подключения
может быть воспроизведен только звук в форматах Dolby Digital и PCM.
– После подключения произведите соответствующие настройки в аппарате (> 27).
COMPONENT
VIDEO OUT
P
R
P
B
VIDEO
OUT
OPTICAL
2(STB)
1(TV)
DIGITAL IN
OPTICAL
2(STB)
1(T
DIGITAL IN
COMPONENT
VIDEO OUT
Y
P
R
P
B
SPEAKERS
-
AV OUT
R
L
CENTER
3
Ω
3
Ω
FRONT
6
5
2
1
R
L
3
Ω
SURROUND
4
3
R
L
3
Ω
SURROUNDBACK
8
7
AC IN
VIDEO
OUT
VIDEO
OUT
AV OUT
+
FM ANT
75Ω
WOOFER
3
Ω SUB-
L
R
AUX(TV)
OPTICAL
OUT
AV IN
L
R
AUDIO OUT
OPTICAL 1(TV)
AUX(TV)
HDMI AV OUT
Аудиокабель*
1
(не входит в комплект
поставки)
Цифровой
оптический
аудиокабель может
использоваться при
подсоединении к
телевизорам с
терминалами
оптического выхода
(
справа).
Цифровой
оптический
аудиокабель*
1,2
(не входит в
комплект
поставки)
HDMI кабель
(не входит
в комплект поставки)
Основной блок
HDMI
совместимый
телевизор
ПРИМЕЧАНИЯ
СОВЕТЫ
СОВЕТЫ
Перед эксплуата-
цией
11
