38
ПОДСОЕДИНЕНИЕ
ДРУГОЙ
АППАРАТУРЫ
S-VIDEO AUDIO
L/MONO R
VIDEO
(3)
VCR
ПОДСОЕДИНЕНИЕ ДРУГОЙ АППАРАТУРЫ
Подключение внешнего
оборудования
ВНИМАНИЕ: Не подключайте никакие шнуры электропитания к источникам напряжения до
завершения полного подсоединения всего оборудования.
• Смотрите также инструкции к подключаемому оборудованию.

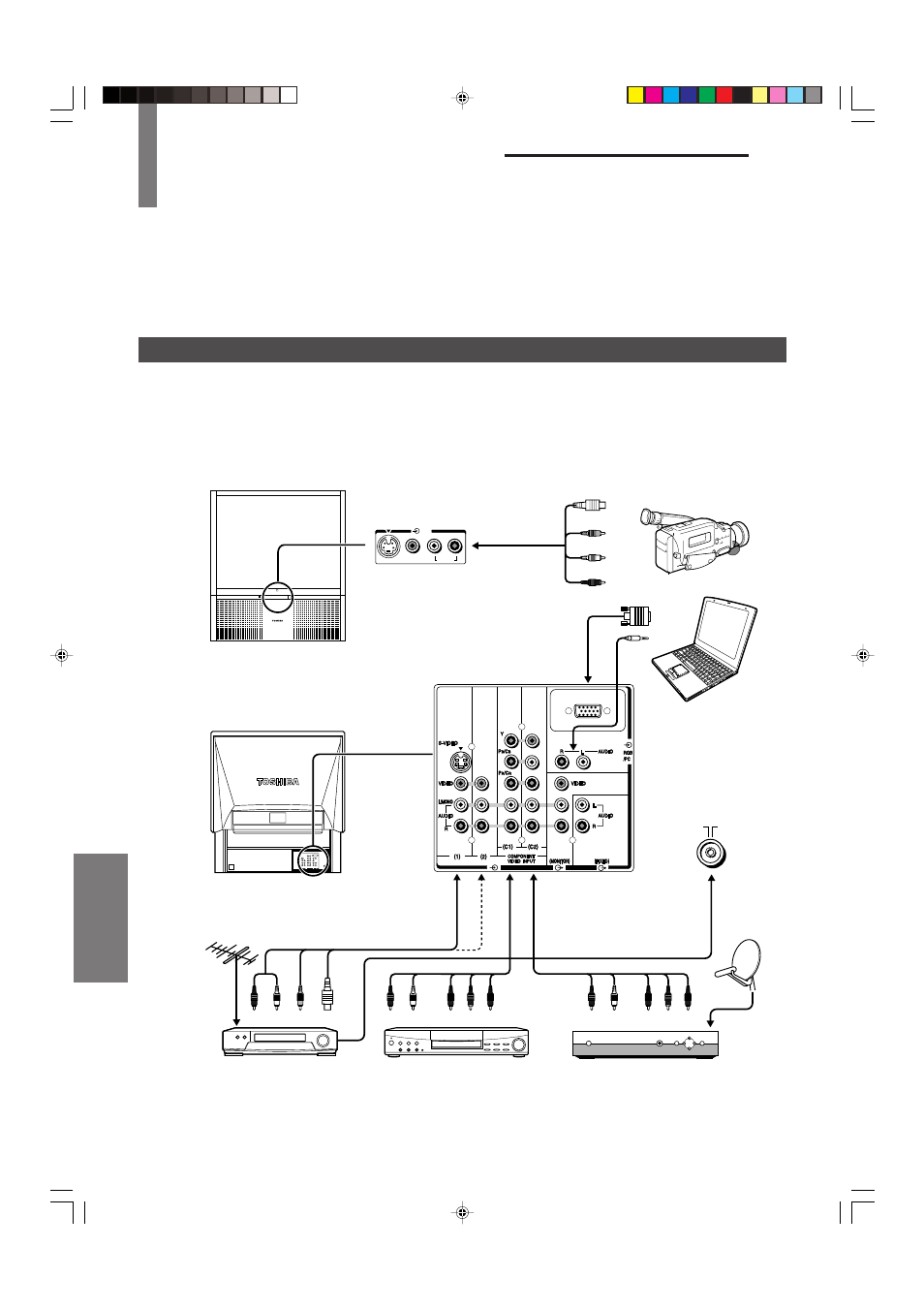

Подключение видео-и аудиоаппаратуры (описание входных разъемов)
При подключении видеооборудования к вашему телевизору:
• Для получения качественного изображения используйте стандартный желтый видеокабель.
• Если ваше оборудование оснащено выходом S-video, используйте кабель S-video вместо стандартного желтого видеокабеля. Это позволить
еще больше улучшить качество изображения. (Для полного соединения вы должны также подключить стандартные красный и белый
аудиокабели, но подключать желтый видеокабель при этом не следует, так как это приведет к значительному ухудшению изображения.)
• Для достижения максимального качества изAображения, если ваше оборудование оснащено компонентными видеовыходами, используйте
компонентные видеокабели вместо стандартного видеокабеля или кабеля S-video. (Для полного соединения необходимо также подключить
стандартные красный и белый аудиокабели.)
Примечания:
• Если вы подключаете монофоническое аудиооборудование, соединяйте аудиокабель с разъемом “L/MONO” телевизора.
• Кабели с телевизором не поставляются.
Задняя панель
Передняя панель
Проигрыватель DVD
(или видеомагнитофон без S-video)
Видеокамера и т.п.
ИЛИ
АУДИО
выходы S-VIDEO
выход
АУДИО
выходы КОМПОНЕНТНЫЕ
ВИДЕО выходы
Антенный
выход
S-VIDEO
выход
АУДИО
выходы
VIDEO
выход
VIDEO
выход АУДИО
выходы КОМПОНЕНТНЫЕ
ВИДЕО выходы
Приставка цифрового ТВ
АУДИО
выходы
RGB
выходы
Компьютер
ИЛИ
За дверцей панели
управления
