Руководство по эксплуатации, установке и подключению 16

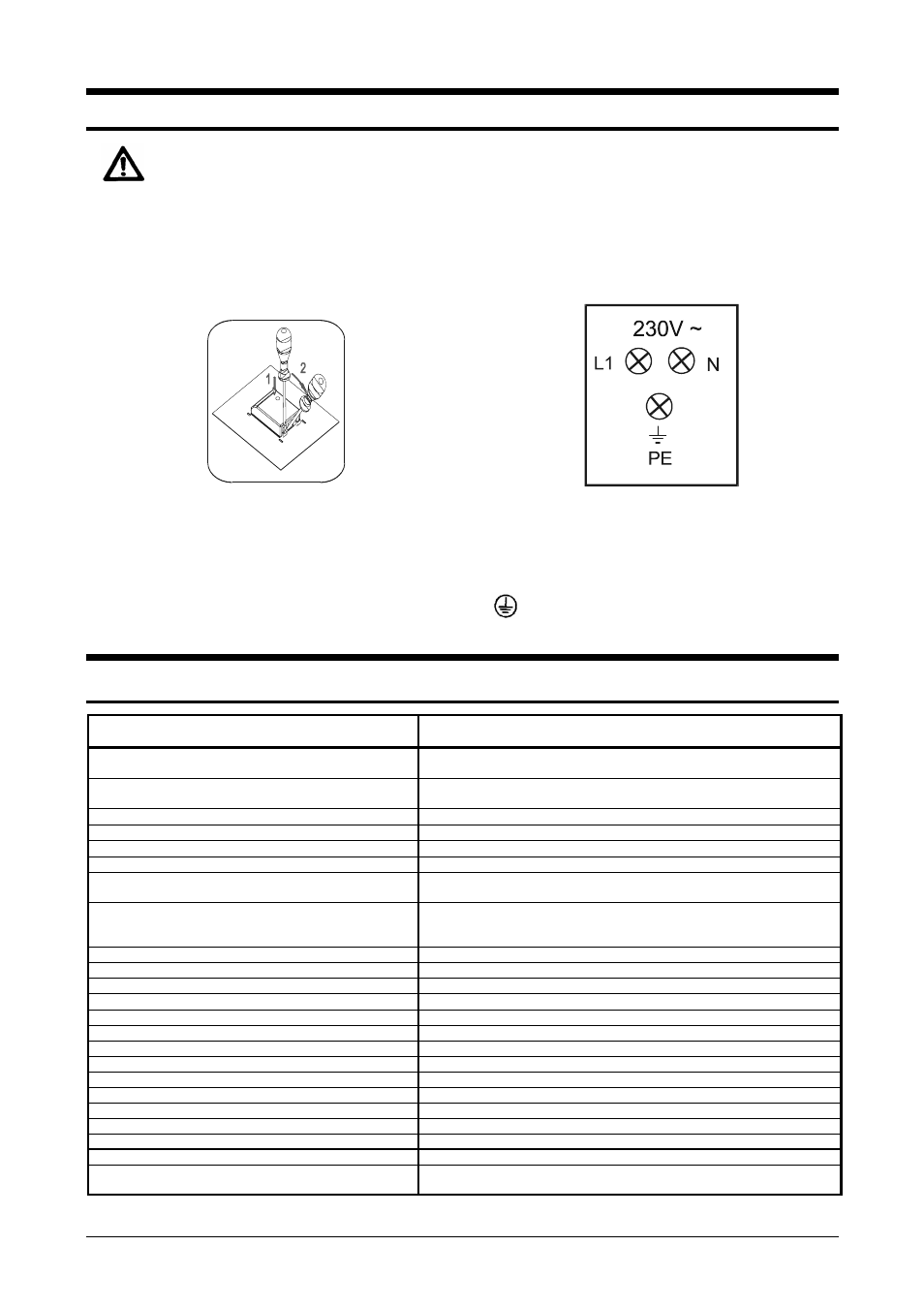

Подключение к электрической сети
Отключите присоединительную клемму:
клемму откройте с помощью отвертки и осторожно
сдвиньте ее вниз.
Электрическое подключение должны
производить только сервисные центры или
квалифицированный специалист!
Вследствие неправильного подключения части
аппарата могут повредиться, а в таком случае Вы не
имеете права на гарантийное обслуживание!
Присоединительное напряжение (230 В на N) должен
проверять специалист с помощью измерительной
установки!
• Перед подключением необходимо проверить, совпадает
ли напряжение, указанное в табличке, с фактическим
напряжением в сети.
• Длина присоединительного кабеля должна составлять
1,5 м, чтобы аппарат можно было без труда подключить,
прежде чем Вы придвинете его к стене.
• Защитный провод должен быть отмерен таким образом,
чтобы при отказе разгрузочного устройства он
нагружался позднее, чем провод под напряжением.
Порядок подключения
• На задней стороне аппарата откройте с помощью
отвертки крышку клеммы. При этом с помощью отвертки
освободите зажимы, помещенные слева и справа на
нижней стороне клеммы.
• Соединительный кабель обязательно следует проложить
сквозь разгрузочную установку, которая защищает
кабель от извлечения.
• Разгрузочную установку затем крепко привинтите и
закройте крышку.
Цвета проводов
L1 = внешние провода, которые ведут напряжение. Как
правило, цвет проводов: черный, черный, коричневый.
N = нейтральный провод
Как правило, цвет провода: синий.
Обратите внимание на правильное N-подключение!
PE = защитный провод
Цвет провода – зелено-желтый
Технические данные
Независимая электрическая духовка EVP443-444E
EVP444-444E
Размеры
высота/ширина/глубина в см
588x555x548
Монтажные размеры
высота/ширина/глубина (мм)
600/560/550
Духовка
Напряжение сети
AC 230 V
Номинальное напряжение нагревателей 230 V, 50 Hz
Максимальная температура 275 °C
Ручка выбора температуры/ручка выбора режима
работы 1/1
Уровни приготовления
- телескопические направляющие на 3 уровнях
(только некоторые модели)
5
Верхний /нижний нагреватель (кВт) 0,9/1,1
Инфракрасный/ нагреватель вентилятора (кВт) 2,0/2,2
Освещение духовки заднее/боковое (Вт) 25/25*
Режимы работы
Верхний/нижний нагреватель (кВт)
2,0
Верхний нагреватель (кВт) 0,9
Нижний нагреватель (кВт) 1,1
Инфракрасный нагреватель (кВт) 2,0
Инфракрасный нагреватель с вентилятором (кВт) 2,2
Нагреватель при вентиляторе (кВт) 2,2
Мотор вентилятора при нагревателе (Вт) 35
Мотор вертела* (Вт) 4
Мотор охлаждающего вентилятора* (Вт) 11
Общая присоединительная мощность (кВт) 3,4
Общая мощность духовки (кВт) 3,4
* в зависимости от оборудования аппарата
