16 Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Содержание
Side by Side . . . . . . . . . . . . . . . . . . . . . 16
Перестановка дверных ручек . . . . . . 16
Перенавешивание двери . . . . . . . . . . 17
Установка морозильного шкафа . . . . 17
Выравнивание морозильного
шкафа . . . . . . . . . . . . . . . . . . . . . . . . . 17
Откройте, пожалуйста, страницы 18 22 с
иллюстрациями. Эта инструкция по мон
тажу относится к нескольким моделям.
На рисунках возможны некоторые отли
чия.

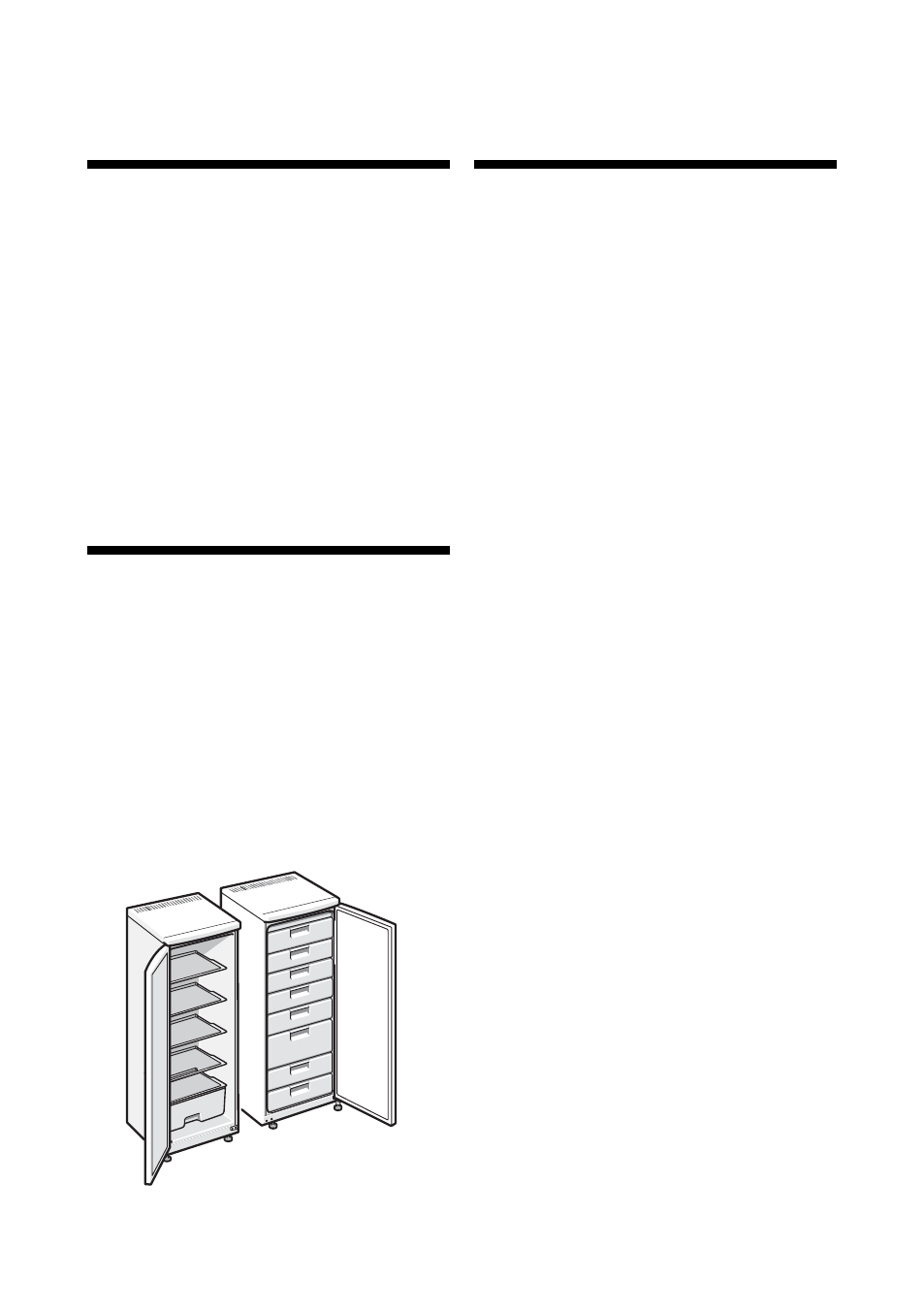

Side by Side
Обратите внимание на
размещение прибора
(не для всех моделей)
Для размещения Side by Side боковая
стенка прибора слегка подогревается.
При установке холодильных приборов
рядом это предотвращает образование
конденсата.
Поэтому при размещении Side by Side
всегда устанавливайте холодильник с ле
вой стороны.
Перестановка
дверных ручек
(при необходимости)
Ручка рычаг
Рис. 1 или рис. 2
(в зависимости от модели)
Выполняйте действия в порядке, указан
ном цифрами.
Внимание! Осторожно положите моро
зильный шкаф на заднюю сторону.
Ручка скоба
Рис. 3
ˆ Отвинтите ручку 1 на левой стороне
прибора.
ˆ С помощью ножа выньте две заглушки
2
с противоположной стороны.
ˆ Потяните ручку в направлении стрел
ки 3 до упора.
ˆ Осторожно потяните ручку в направле
нии стрелки 4, ручка освободится из
центрального элемента крепления.
ˆ Выньте ручку из центрального элемен
та крепления 5.
ˆ Переставьте ручку на другую сторону
и снова вставьте в центральный эле
мент крепления 6.
ˆ Сдвиньте ручку в направлении стрел
ки 7 до упора.
ˆ Привинтите ручку на правой стороне
прибора 8.
ˆ Вставьте заглушки 9 в отверстия на
противоположной стороне.
Ручка уголок
Рис. 4
Выполняйте действия в порядке, указан
ном цифрами.
ИНСТРУКЦИЯ ПО МОНТАЖУ
