Установка/Подключение Управление устройством

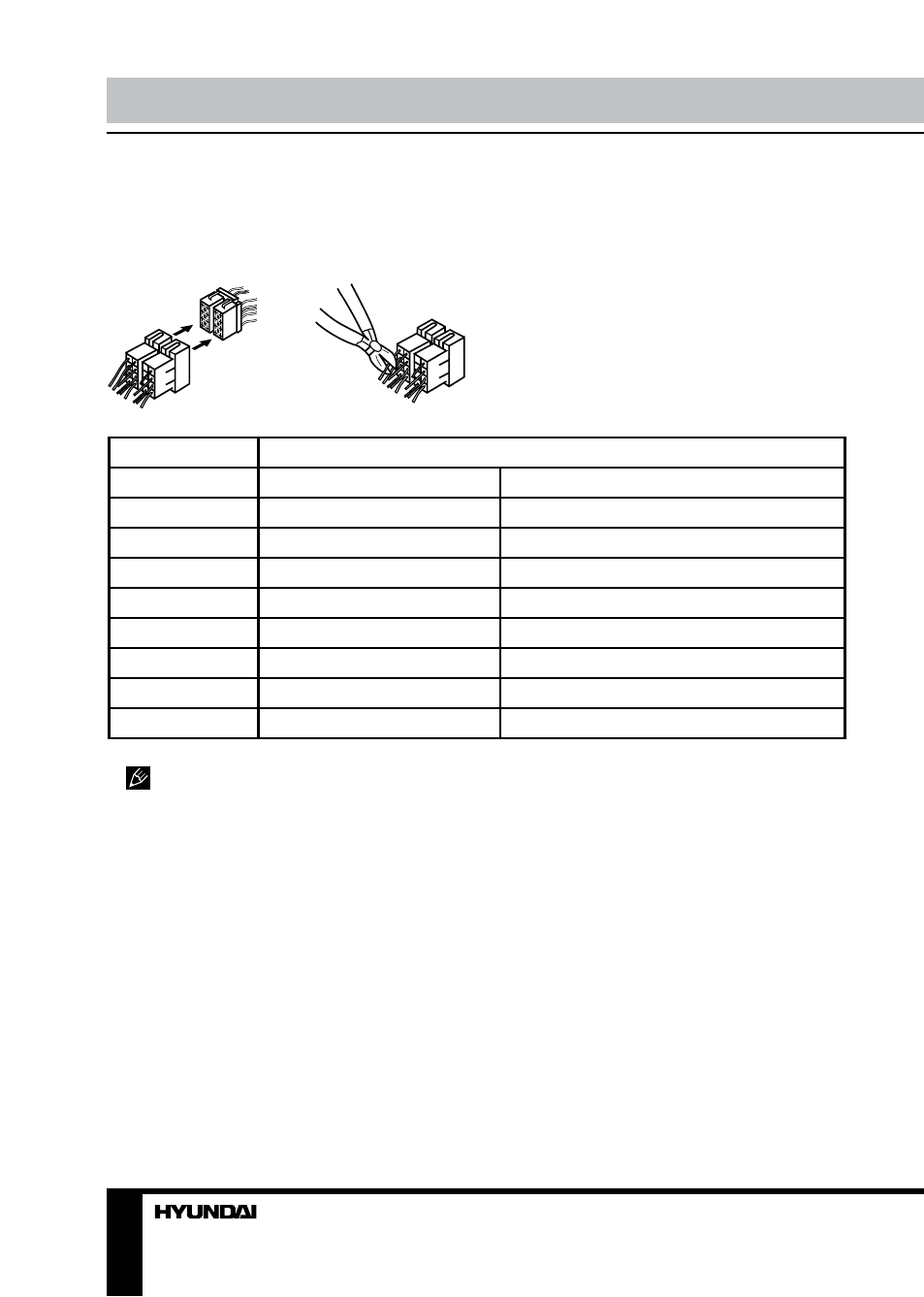

Использование разъема ISO
1. Если в Вашем автомобиле есть разъ-
ем ISO, произведите подключение, как
показано на рисаунке.
2. Для подключений без разъемов ISO
внимательно проверьте все провода перед
подключением, неправильное подключение
может привести к повреждениям изделия.
Обрежьте разъем, подключите цветные
головки разъема к шнуру питания батареи в
соответствии с приведенной таблицей.
Номер Функция
Разъем A Разъем B
1 Тыловой правый(+)---Фиолетовый
2 Тыловой правый(-)---Фиолет./Черный
3 Фронтальный правый(+)---Серый
4 Питание 12В (+)/желтый Фронтальн. правый(-)---Серый/Белый
5 Питание антенны/синий Фронтальный левый(+)---Белый
6 Фронт. левый((-)---Белый/Черный
7 Зажигание/красный Тыловой левый(+)---Зеленый
8 Земля/черный Тыловой левый(-)---Зеленый/Черный
Провод питания антенны предназна-
чен для подачи питания на антенну и для
удаленного управления дополнительным
усилителем.
