Установка и замена компонентов
77
Если в комплект приобретаемого компьютера входит плата Mini PCI card, она уже
установлена.
1
Если плата Mini PCI еще не установлена, перейдите на действие 2. При замене платы
Mini
сначала выньте старую плату.
a
Отсоедините от мини-платы PCI все кабели.
b
Освободите мини-плату PCI, раздвигая металлические защелки, пока плата слегка
не выдвинется.
c
Извлеките мини-плату PCI из разъема.
ЗАМЕЧАНИЕ.
Во избежание повреждения мини платы PCI никогда не размещайте
кабели над или под платой.
ЗАМЕЧАНИЕ.
Разъемы сконструированы так, чтобы обеспечить правильность
подсоединения. Если при установке чувствуется сопротивление, проверьте разъемы и
измените направление установки платы.

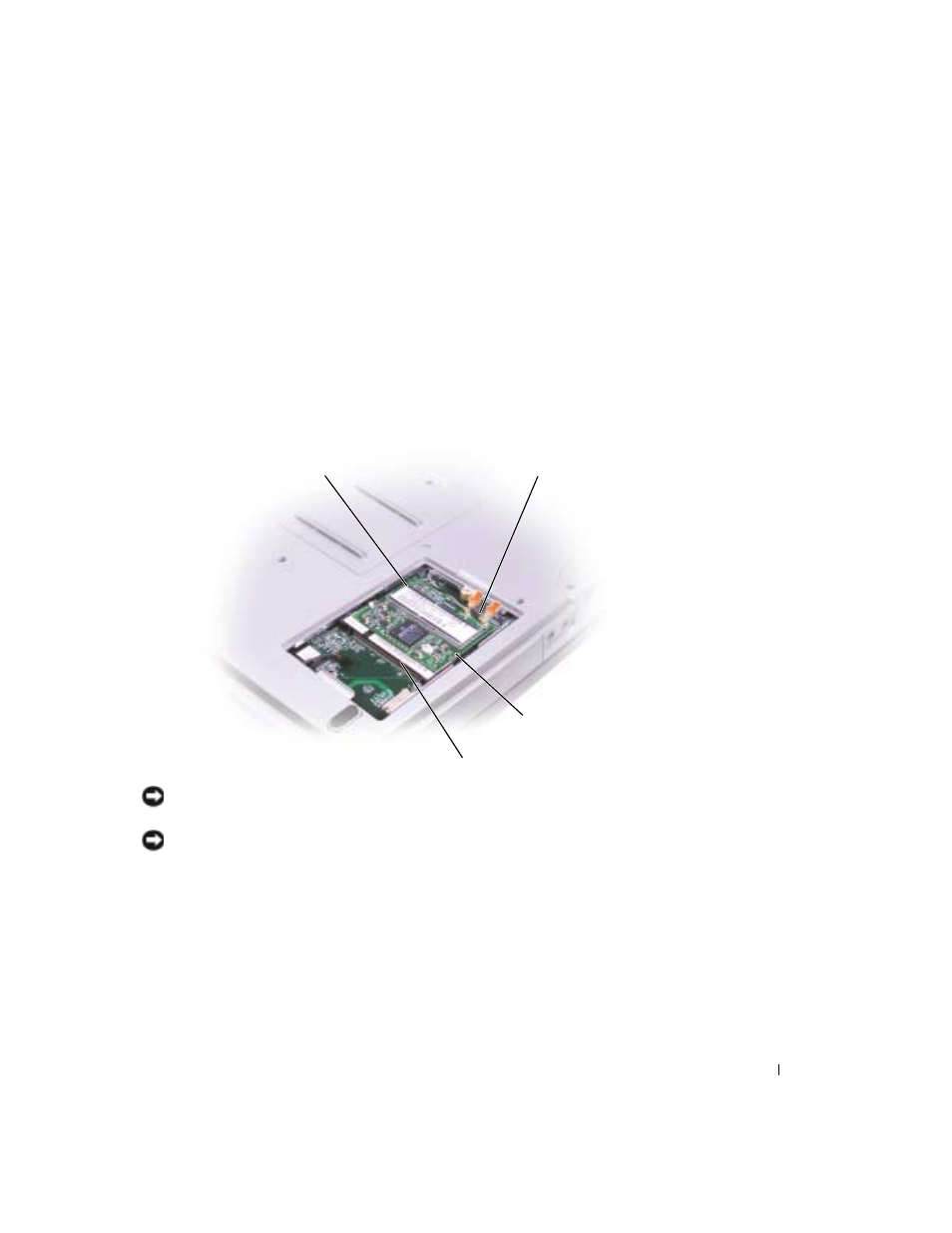

мини плата PCI
разъем мини платы PCI
кабели (2)
металлические
зажимные соединения (2)
