12

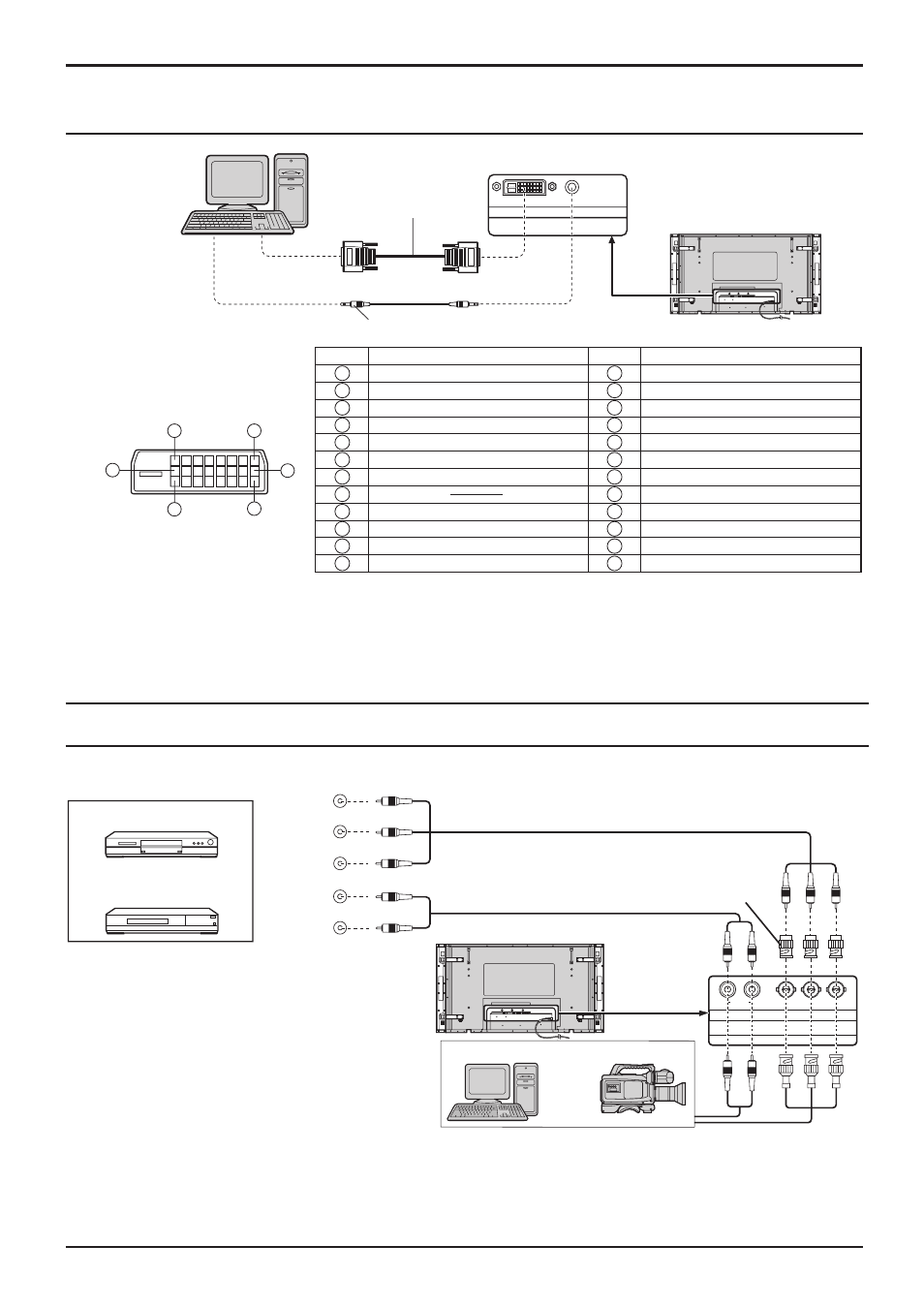

Подсоединения
Подключение DVI-D
SLOT2
AUDIO
DVI-D IN
16
17 24
8 1
9
SLOT3
P R /C R /R P B /C B /B Y/G AUDIO R L
COMPONENT/RGB IN
AUDIO
OUT
Y, P B , P R ,
OUT
P
R
P B
Y
L
R
COMPONENT VIDEO OUT
Подключение COMPONENT / RGB и сигнала RGB (R, G, B)
Примечания:
• Измените настройку “Выбор входа: компонент/RGB” в меню “Установка” на “Компонент”
(при подключении видеокамеры) или “RGB” (при подключении сигнала RGB). (см. стр. 37)
• Представленное дополнительное оборудование, кабели и адаптер не поставляются с данным
устройством.
• Необходим сигнал синхронизации по G. (см. стр. 39)
Разъем
адаптера RCA-BNC
Компьютер Видеокамера RGB
или
DVD
Пример источника входного
сигнала
Цифровой телевизор
– телевизионная абонентская
приставка (DTV-STB)
Компьютер с
видеовыходом
DVI-D
Видеокабель DVI-D
(принадлежность)
(до 5 м)
Миниразъем (M3)
Входной разъем DVI-D
Расположение контактов
Вид порта подключения
Контакт № Название сигнала Контакт № Название сигнала
1 T.M.D.S. данные 2- 13 T.M.D.S. данные 3+
2 T.M.D.S. данные 2+ 14 +5 В пост. тока
3 T.M.D.S. данные 2/4 экранированные 15 Земля
4 T.M.D.S. данные 4- 16 Определение "горячего" подключения
5 T.M.D.S. данные 4+ 17 T.M.D.S. данные 0-
6 Тактовая частота DDC 18 T.M.D.S. данные 0+
7 Данные DDC 19 T.M.D.S. данные 0/5 экранированные
8 20 T.M.D.S. данные 5-
9 T.M.D.S. данные 1- 21 T.M.D.S. данные 5+
10 T.M.D.S. данные 1+ 22 Тактовая частота T.M.D.S. экранированная
11 T.M.D.S. данные 1/3 экранированные 23 Тактовая частота+ T.M.D.S.
12 T.M.D.S. данные 3- 24 Тактовая частота- T.M.D.S.
Примечаниe:
• Изображенные на иллюстрации дополнительные устройства, кабели и адаптеры кабелей не входят в комплект
к этому устройству.
• Обратитесь на стр. 45 для информации о применяемых сигналах входа.
