11

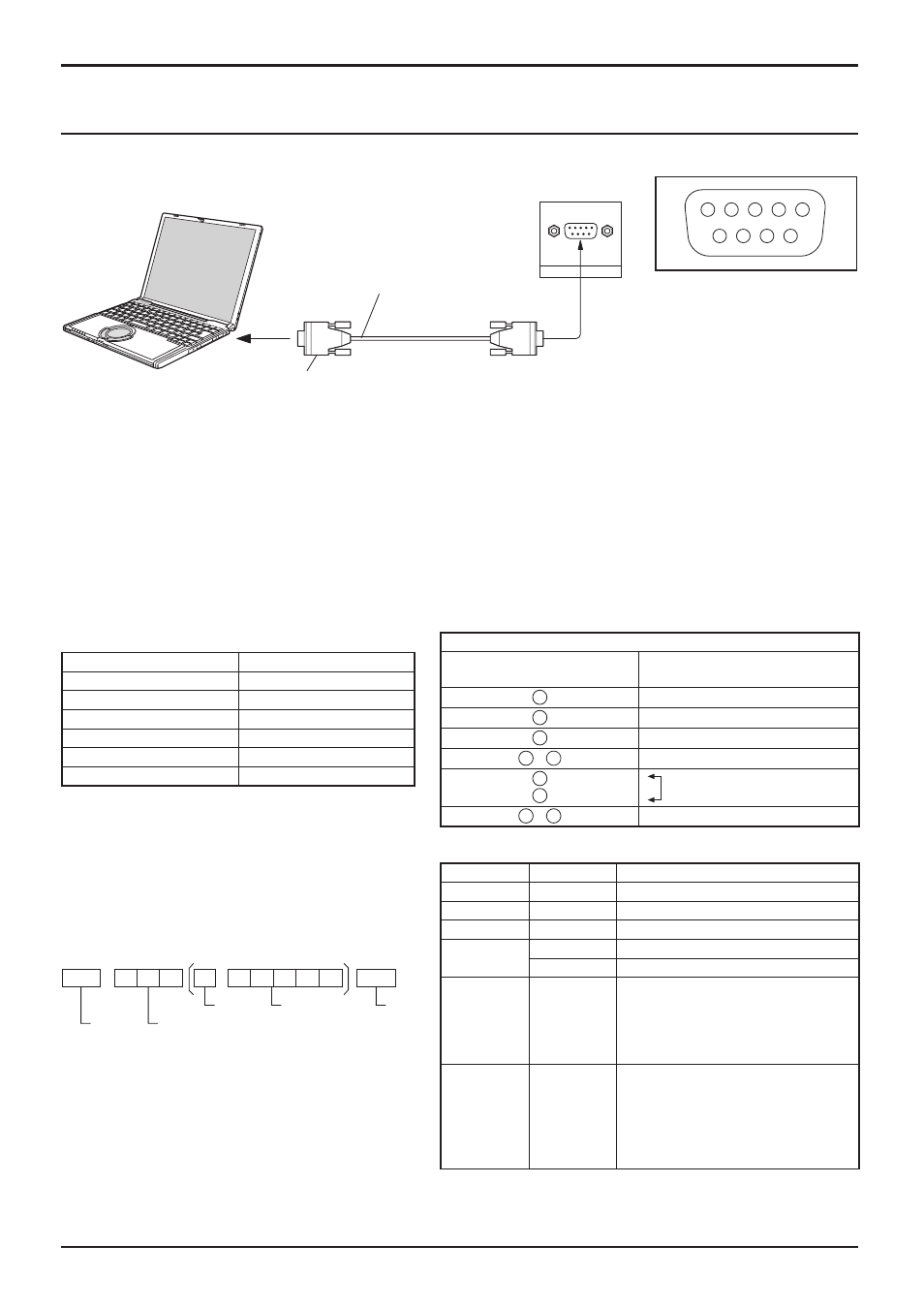

Подсоединение разъемов SERIAL
Примечания:
• Используйте шнур RS-232C, чтобы подключить компьютер к плазменному дисплею.
• Компьютер приведен на иллюстрации только с целью примера.
• Изображенная дополнительная аппаратура и шнуры не поставляются с этим телевизором.
Разъем SERIAL отвечает спецификации интерфейса RS-232C, так что плазменный дисплей может управляться
с компьютера, который подключен к этому разъему.
На компьютере потребуется установить программное обеспечение, которое позволяет отправку и получение
управляющих данных, которые удовлетворяют нижеприведенным условиям. Используйте такое компьютерное
приложение, как язык программирования. За подробностями обращайтесь к документации к компьютерному
приложению.
Разъем SERIAL используется для управления плазменным дисплеем с компьютера.
Подсоединения
6 7 8 9
1 3 4 5 2
SERIAL
Основной формат для управляющих данных
Передача управляющих данных с компьютера
начинается сигналом STX, за которым следует
команда, параметры и, в завершении, сигнал ETX.
При отсутствии параметров, сигнал параметра
может не посылаться.
Примечания:
• При передаче нескольких команд обеспечьте
ожидание ответа после первой команды перед
отсылкой следующей команды.
• Если по ошибке отправлена неверная команда,
аппарат вернет на компьютер команду “ER401”.
Параметры коммуникации
Когда питание выключено, дисплей отвечает только на
команду PON.
КОМПЬЮТЕР
Прямой кабель RS-232C
D-sub 9p
Старт
(02h)
3-символьная
команда (3 байта)
Двоеточие Параметр (ы)
(1 - 5 байт)
Конец
(03h)
STX C1 C2 C3 P1 P2 P3 P4 : P5 ETX
Команда
Уровень сигнала Совместимый с RS-232C
Метод синхронизации Асинхронный
Частота передачи 9600 бит/с
Проверка четности Отсутствует
Длина символа 8 бит
Стоп-бит 1 бит
Регулирование потока -
Таблица преобразования RS-232C
9-штекерный материнский
разъем D-sub
Подробности
2 R X D
3 T X D
5 GND
4 • 6 Не используются
7
8
Замкнуты
1 • 9 NC
Команда Параметр Описание
PON Нет Включить питание
POF Нет Выключить питание
AVL
**
Громкость 00 - 63
AMT
0 Бесшумный режим ВЫКЛ
1 Бесшумный режим ВКЛ
IMS Нет
SL1
SL2
SL3
PC1 Выбор входа (перекл.)
Вход Slot1
Вход Slot2
Вход Slot3
Вход с ПК
DAM Нет
NORM
ZOOM
FULL
JUST
SELF Выбор режима экрана (перекл.)
4 : 3
Увеличение
16 : 9
Точно
Panasonic Авто
Расположение контактов
для ПОСЛЕДОВАТЕЛЬНОГО
разъема
