Чтобы подсодинить видео- и аудиоаппаратуру (в основном касается разъемов выхода)
• Можно подключать стереосистему к разъемом выхода MONITOR и AUDIO (типа phono) на телевизоре для
получения высококачественного звучания со стереосистемы. Разъемы выхода MONITOR выводят видео- и
аудиосигналы, которые принимаются телевизором.
• Можно подсоединить систему НЧ громкоговорителей к разъемам выхода WOOFER (типа phono) на телевизоре
для получения мощного басового звучания. Выходный уровень НЧ громкоговорителя является переменным.
Подробные сведения см. стр. 16.

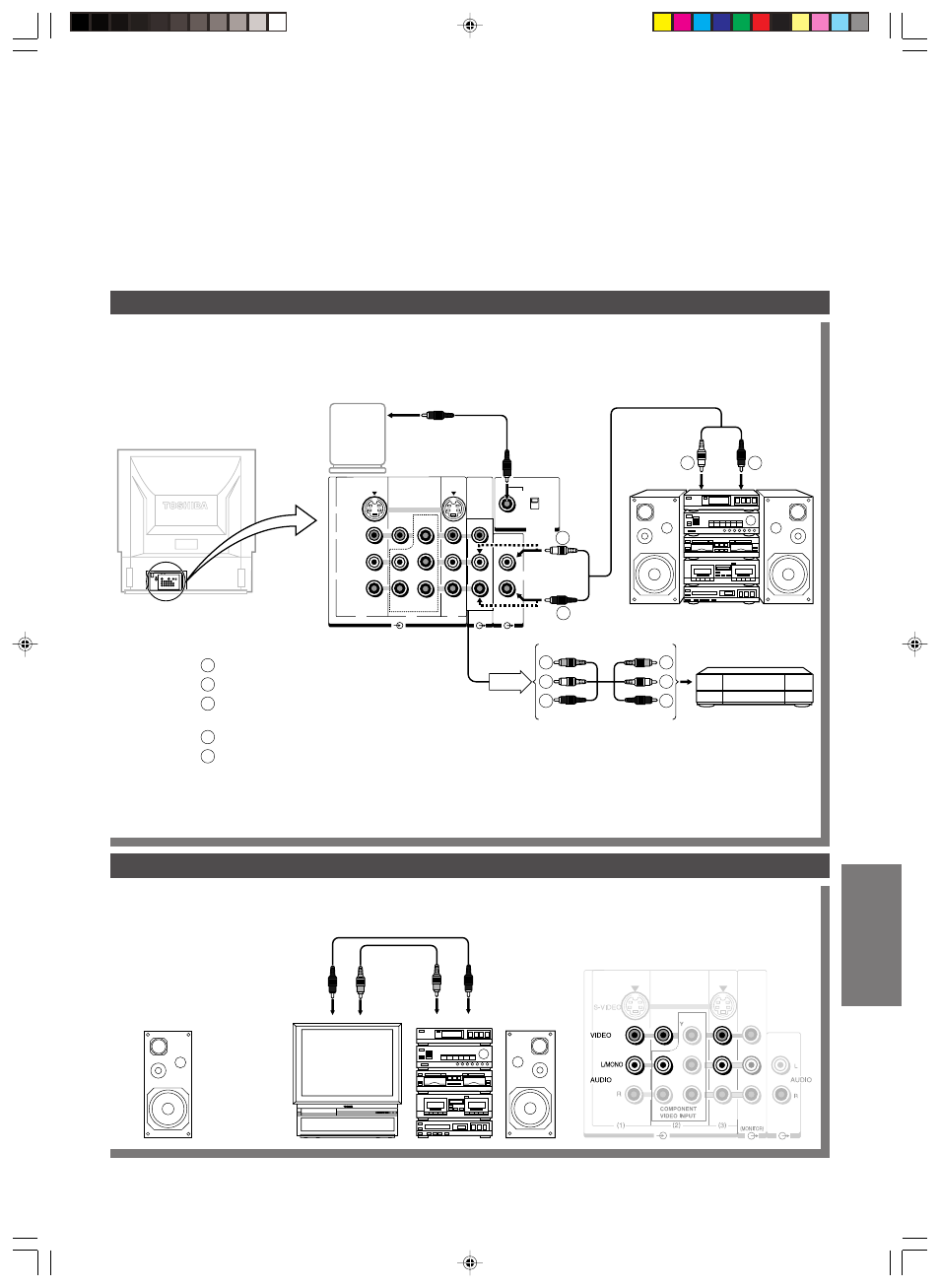

Пример подсоединения в качестве системы аудио/видео
Громкоговорители телевизора можно использовать в качестве громкоговорителя центрального канала, для чего
необходимо соединить разъем AUDIO L/MONO (a(1) или a(2), или a(3)) на телевизоре с выходным разъемом
центрального канала на аудио/видео системе.
Примечание:
Сигнал TELETEXT не выдается через выходной разъем MONITOR (VIDEO).
