30
ВВЕДЕНИЕ
НАЧАЛЬНЫЕ
ОПЕРАЦИИ
ОСНОВНЫЕ
ОПЕРАЦИИ
ЦИФРОВОЕ ОКНО
ПРОСМОТР
ТЕЛЕТЕКСТА
ПОДКЛЮЧЕНИЕ
ДРУГОЙ АППАРАТУРЫ
ПРОЧЕЕ

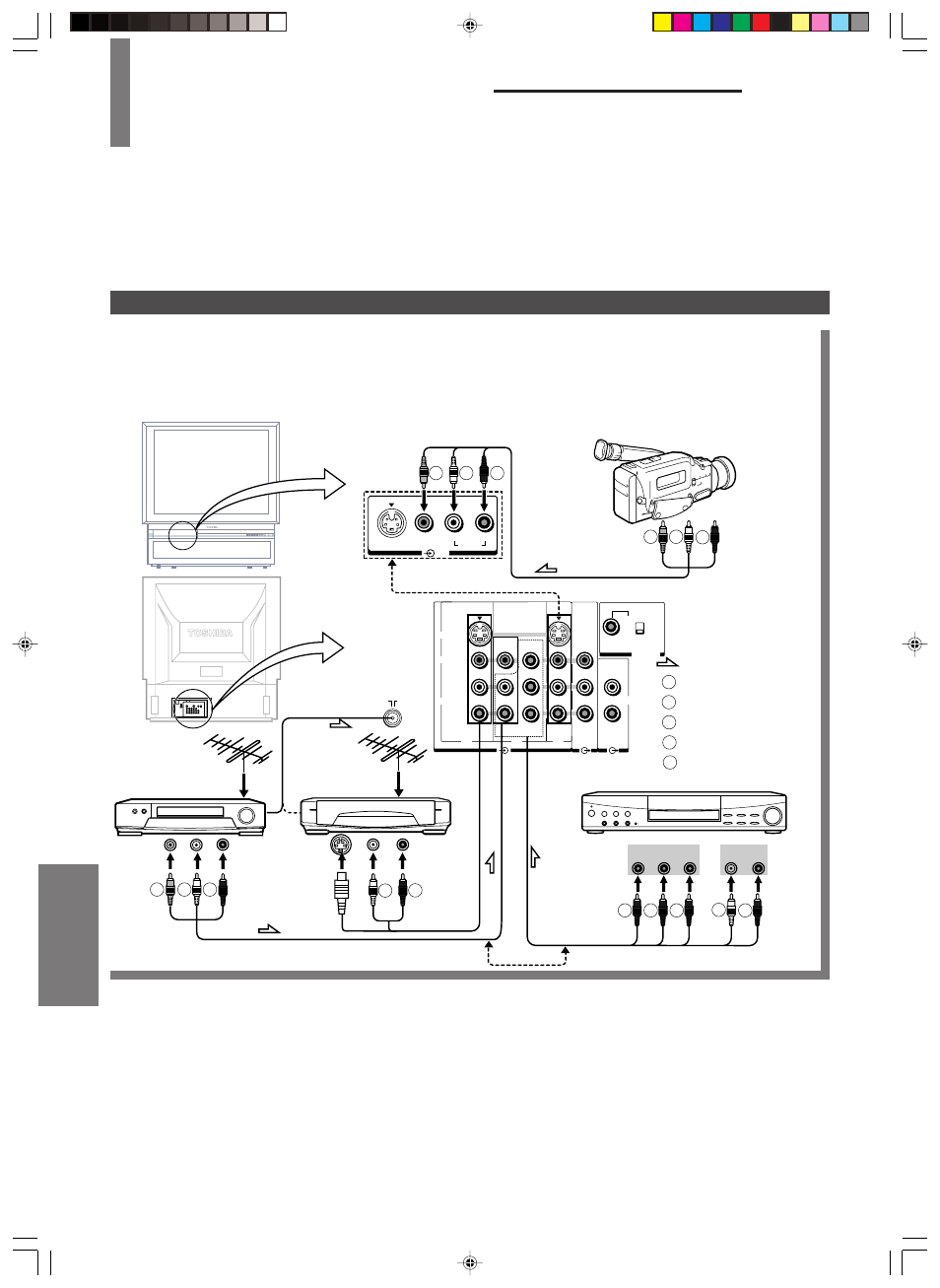

Чтобы подсоединить видео- и аудиоаппаратуру (в основном касается разъемов входа)
Примечания
• Видеоразъем P
R
/C
R
и аудиоразъем R устройства имеют красный цвет, чтобы их можно было просто определить.
Проверьте, чтобы они были правильно подсоединены.
Примечания по разъему S-VIDEO
• Подсоедините разъем входа S-VIDEO или разъем входа VIDEO, в зависимости от того, какой используется. Не
подключайте оба разъема сразу.
• Что касается разъемов входа a (3), подсоедините либо передний, либо задний разъем, но не оба сразу.
Примечание по видеоразъему 3 VIDEO
Подсоедините либо видеоразъем 3 VIDEO спереди, либо такой же сзади.
Примечания по разъему COMPONENT VIDEO INPUT
• Подсоедините разъем COMPONENT VIDEO INPUT или разъем входа VIDEO, в зависимости от того, какой
используется. Не подключайте оба разъема сразу.
R
R
L
(MONITOR)
(FIXED/
VARI.)
AUDIO
L/MONO
S-VIDEO
VIDEO
AUDIO
(2)
(3)
COMPONENT
VIDEO INPUT
Y
P
B/
C
B
P
R/
C
R
(1)
EXT.
INT.
(VARIABLE
OUT)
WOOFER
(3)
S-VIDEO
VIDEO
L/MONO
R
AUDIO
Y
W
Y
W
R
W
R
Y
W
R
W
R
Y
R
B
G
Y
R
L/MONO
COMPONENT
VIDEO OUTPUT
AUDIO
OUTPUT
W
R
R
B
G
P
B
/C
B
P
R
/C
R
К видеовыходу
Передний или
Задний разъем
К видеовыходу
Сзади
Спереди
К аудиовыходу
К выходному
зажиму S-VIDEO
Антенный выход
Видеокамера
и т.д.
К аудиовыходу
: Направление сигнала
: желтый (видео)
: белый (аудио L/MONO)
: красный (аудио R, P
R
/C
R
)
: желтый (Y)
: синий (P
B
/C
B
)
К аудиовыходу
Проигрыватель
DVD, проигрыватель лазерных дисков и т.д.
К ] (антенному
входу)
Видеомагнитофон с
разъемом S-VIDEO
Видеомагнитофон без
разъема S-VIDEO
Разъем Y P
B
/C
B
P
R
/C
R
или VIDEO
За панелью
ПОДКЛЮЧЕНИЕ ДРУГОЙ АППАРАТУРЫ
Подключение внешней
аппаратуры
• Ниже описано, как использовать и проводить подключение телевизора к другой аудио- и
видеоаппаратуре.
Также обратитесь к инструкции по эксплуатации подключаемого оборудования.
Вы можете подключить видеоаппаратуру, такую как видеомагнитофон или видеокамера к этому телевизору, и
получать удовольствие от высококачественного изображения.
Если Ваша видеоаппаратура имеет выходной разъем S-VIDEO, подсоедините его к разъему входа S-VIDEO
(специальный тип S-VIDEO) аппарата. В ином случае, подсоедините его к видеоразъему (типа “phono”).
