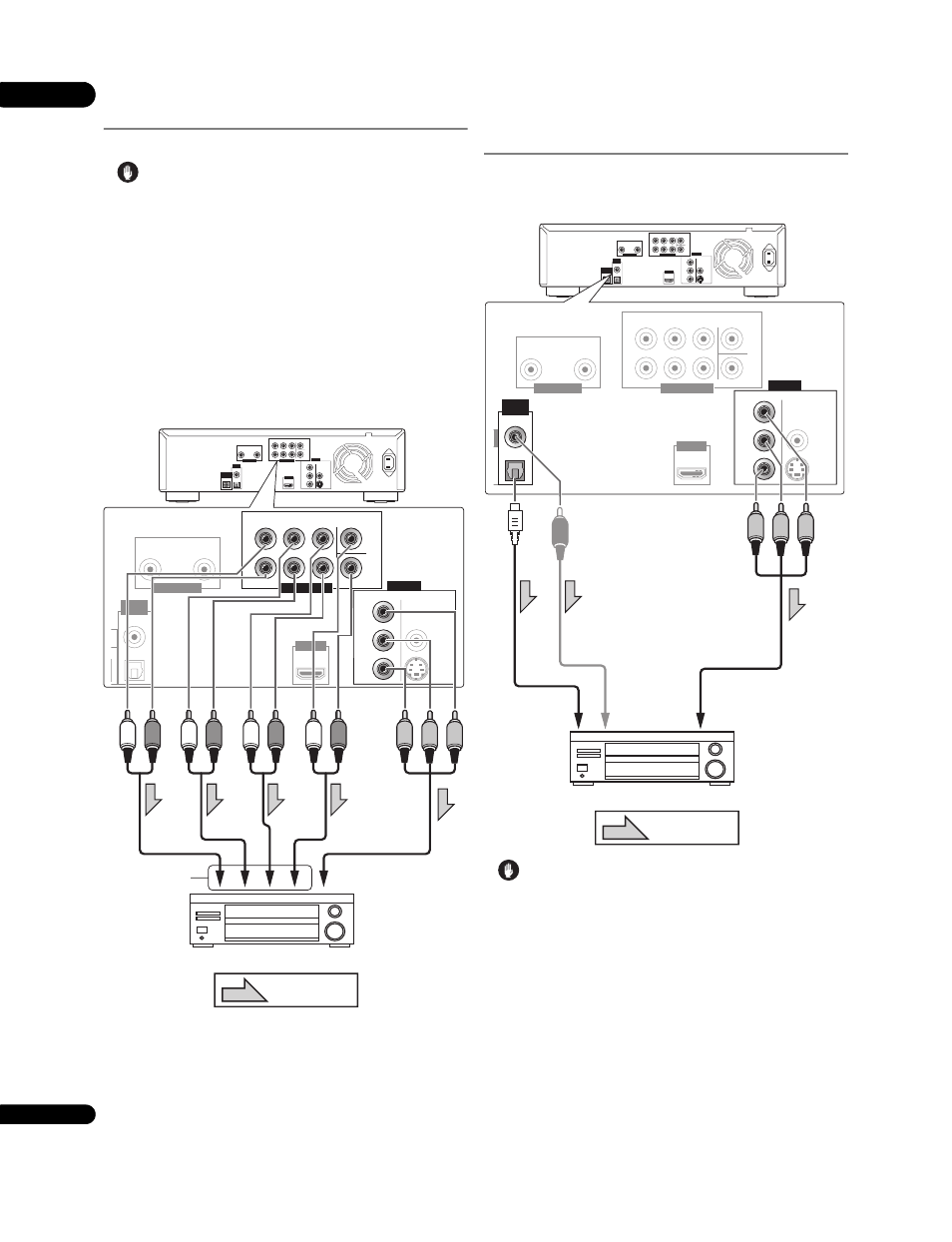

Подключение с помощью
аудиокабелей
Предостережение
• Для сигналов DTS-HD Master Audio и DTS-HD High Resolution
Audio, сигналы DTS Digital Surround преобразуются в линейные
сигналы PCM для вывода (стр. 50).
При подключении к совместимому с 7.1-канальным
форматом аудио-видео ресиверу или усилителю –
Подключите с помощью поставляемых аудиокабелей и 3 отдельно
продающихся аудиокабелей (схема ниже).
При подключении к совместимому с 5.1-канальным
форматом аудио-видео ресиверу или усилителю –
Подключите с помощью поставляемых аудиокабелей и 2 отдельно
продающихся аудиокабелей (не подключайте к левому и правому
терминалам тылового окружающего звучания).
• После подключения, установите Audio Output Mode на Multi-
channel (стр. 41).
Подключение с помощью отдельно
продающегося цифрового
аудиокабеля
Подключите через оптический цифровой аудиокабель или
коаксиальный цифровой аудиокабель.
Предостережение
• Сигналы Dolby TrueHD выводятся в виде сигналов Dolby Digital
или сигналы преобразовываются с Dolby TrueHD на линейные
сигналы РСМ (стр. 50).
• Сигналы Dolby Digital Plus выводятся в виде сигналов Dolby
Digital или сигналы преобразовываются с Dolby Digital на
линейные сигналы РСМ (стр. 50).
• Сигналы DTS-HD Master Audio и DTS-HD High Resolution Audio
выводятся в виде сигналов DTS Digital Surround или сигналы
преобразовываются с DTS Digital Surround на линейные сигналы
PCM (стр. 50).
R
R
AUDIO OUT (2 ch)
AUDIO OUT (7.1 ch)
VIDEO OUT
HDMI OUT
DIGITAL
OUT
CONTROL
IN
L
L
Y
P
B
P
R
FRONT
COAXIAL
OPTICAL
COMPONENT VIDEO
AC IN
SURROUND
CENTER
VIDEO
S-VIDEO
SUB WOOFER
SURROUND
BACK
R
AUDIO OUT (2 ch)
HDMI OUT
DIGITAL
OUT
L
L
COAXIAL
OPTICAL
R
AUDIO OUT (7.1 ch)
L
FRONT SURROUND
CENTER
SUB WOOFER
SURROUND
BACK
VIDEO OUT
VIDEO
S-VIDEO
VIDEO OUT
Y
P
B
P
R
COMPONENT VIDEO
Задняя панель проигрывателя
К многоканальным
аудиовходным
терминалам
Аудио-видео ресивер или усилитель
Ауди
окабель
(по
ст
ав
ля
ет
ся
)
Ауди
ок
абель
(п
родаетс
я
от
де
ль
но
)
Ауди
окабель
(
про
да
етс
я
отд
ель
но
)
Ауди
окабель
(про
да
етс
я
отдельно
)
Кр
ас
ный
Бе
лы
й
Ко
мп
он
ен
тн
ый
ка
бель
или
три
ви
де
ок
абеля
(пр
одается
отд
ель
но
)
К компонентным
видеовходным терминалам
Направление
потока сигнала
