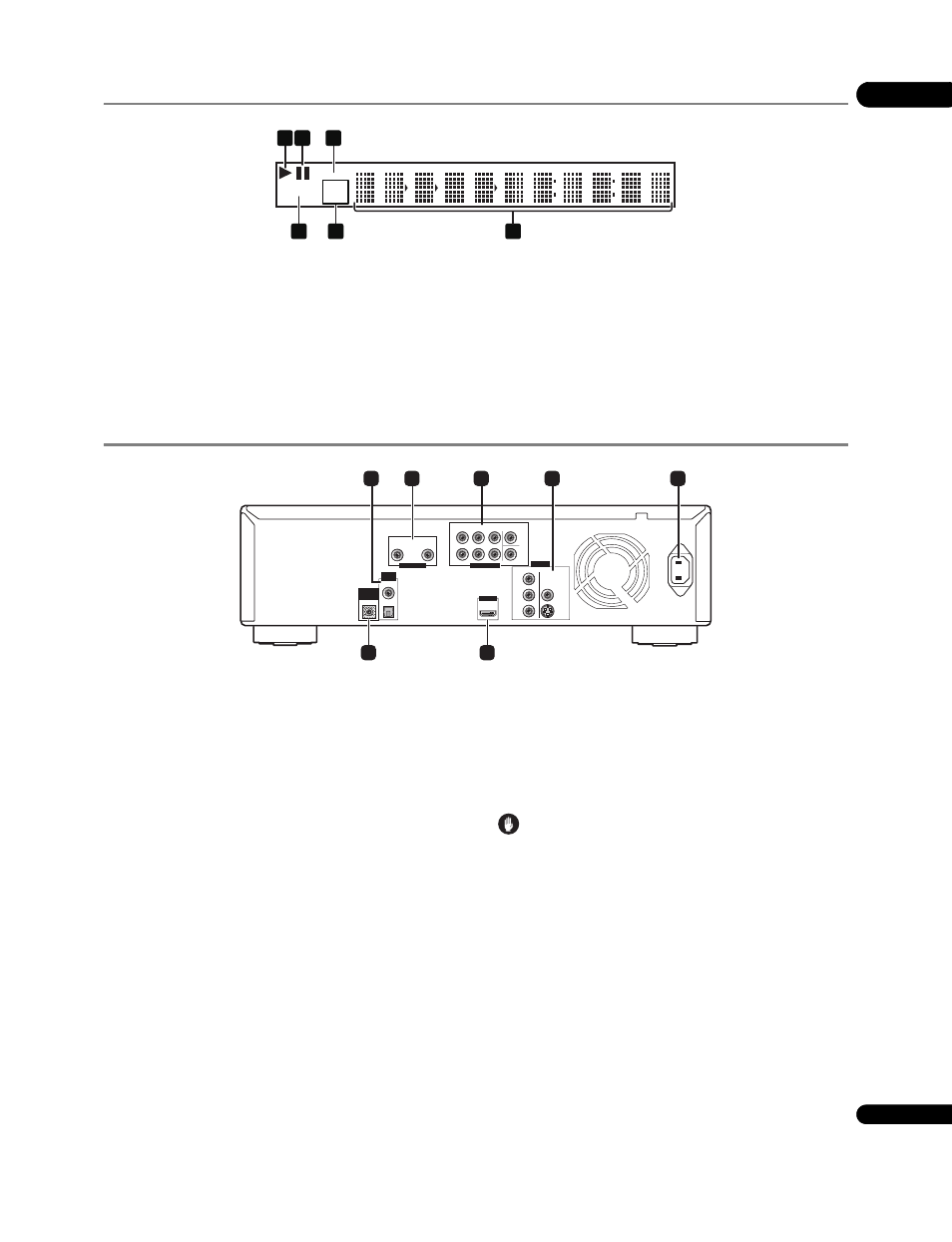

Дисплей фронтальной панели
1
Высвечивается во время воспроизведения.
2
Высвечивается при паузе воспроизведения.
3
PQLS
Высвечивается при запуске функции PQLS (стр. 15).
4
Дисплей символов
Отображает номер главы/раздела/дорожки, прошедшее время
воспроизведения, др.
5
24HZ/50HZ/60HZ
Высвечивается частота выходного видеокадра или поля.
6
CONTROL
Высвечивается при запуске функции HDMI Control (стр. 15).
Задняя панель
1
DIGITAL OUT (COAXIAL/OPTICAL)
Подключите к цифровому аудиовходному терминалу на аудио-видео
ресивере или усилителе, др.
2
Терминалы AUDIO OUT (2 ch)
Подключите к аудиовходным терминалам на телевизоре, аудио-
видео ресивере или усилителе, др.
3
Терминалы AUDIO OUT (7.1 ch)
Подключите к многоканальным (7.1- или 5.1-канальным)
аудиовходным терминалам на аудио-видео ресивере или усилителе,
др.
4
Терминалы VIDEO OUT
VIDEO – Подключите к видеовходному терминалу на
телевизоре, аудио-видео ресивере или усилителе, др.
S-VIDEO – Подключите к входному терминалу S-Video на
телевизоре, аудио-видео ресивере или усилителе, др.
COMPONENT VIDEO – Подключите к компонентным
видеовходным терминалам на телевизоре, аудио-видео ресивере
или усилителе, др.
5
AC IN
Подключите сюда силовой кабель.
6
Терминал HDMI OUT
Подключите к совместимому с HDMI телевизору, аудио-видео
ресиверу или усилителю, др.
7
Терминал CONTROL IN
Используется для управления данным проигрывателем от сенсора
ДУ другого компонента Pioneer с терминалом CONTROL OUT и с
обозначением . Подключите CONTROL OUT другого компонента
к CONTROL IN данного проигрывателя через кабель миништекера.
Предостережение
• Обязательно подключите кабели для вывода аудио и
видеосигналов (стр. 14 и 17).
• При подключении через System Control, направляйте пульт ДУ в
направлении подключенного компонента (например, аудио-
видео ресивер или усилитель). Пульт ДУ будет срабатывать
неправильно, если он направлен на данный проигрыватель.
• Невозможно использовать System Control с компонентами, на
которых отсутствует терминал System Control, или с
компонентами не производства Pioneer.
