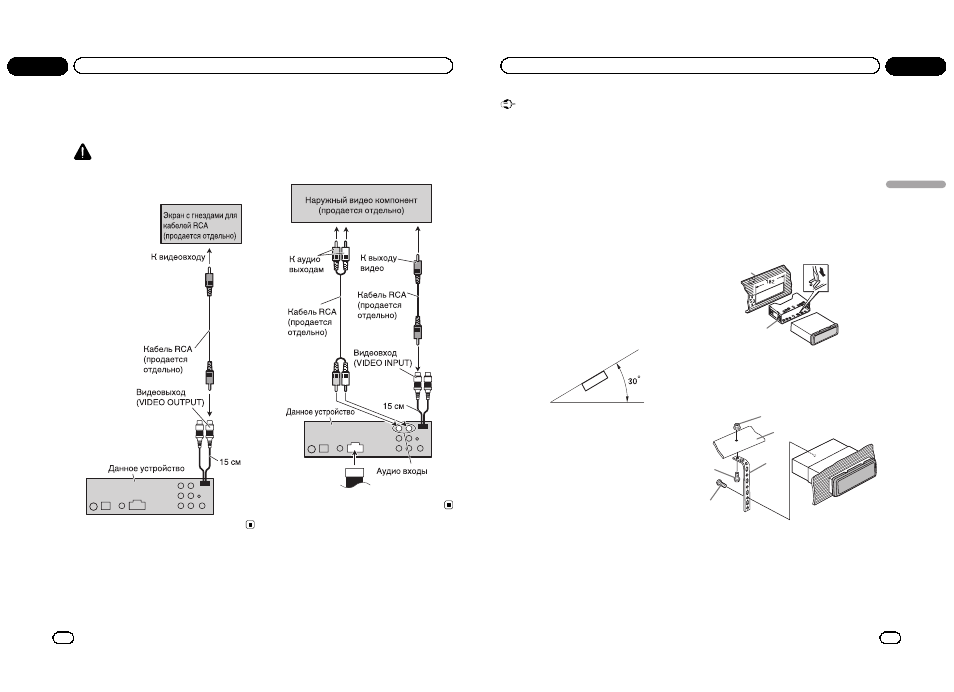

При использовании
дисплея, подключенного к
видеовыходам
ПРЕДУПРЕЖДЕНИЕ
ЗАПРЕЩАЕТСЯ устанавливать дисплей в
месте, доступном обзору водителя во время
движения.
При подключения внешнего
видеооборудования
При подключении внешнего видеооборудо-
вания необходимо установить для
VIDEO IN в начальных настройках значе-
ние AUX.
Ru
64
Раздел
04
Соединения
Важно
! Перед окончательной установкой проверь-
те все соединения и системы.
! Не используйте детали, не разрешенные
производителем к использованию, по-
скольку это может стать причиной неис-
правностей.
! Уточните у дилера компании, требует ли
установка сверления отверстий или внесе-
ния иных изменений в конструкцию авто-
мобиля.
! Не устанавливайте данное устройство в
местах, где оно может:
— помешать управлению автомобилем.
— травмировать пассажира при внезап-
ной остановке автомобиля.
! Перегрев полупроводникового лазера при-
ведет к его выходу из строя. Разместите
все кабели в удалении от нагревающихся
деталей, таких как решетка обогревателя.
! Оптимальной является установка устрой-
ства под углом менее 30°.
! Чтобыобеспечить эффективный отвод
тепла, при установке устройства оставьте
достаточное пространство за задней пане-
лью и закрепите свободные кабели так,
чтобы они не закрывали вентиляционные
отверстия.
Переднее/заднее
крепление стандарта DIN
Для данного изделия предусмотрена воз-
можность установки с помощью переднего
или заднего крепления.
При установке используйте детали, имею-
щиеся в продаже.
Переднее крепление
стандарта DIN
1
Вставьте монтажную обойму в пере-
днюю панель.
При установке в недостаточно глубоком
гнезде используйте монтажную обойму,
входящую в комплект поставки устройства.
При наличии достаточного пространства за
устройством применяется монтажная обо-
йма, поставляемая вместе с автомобилем.
2
Закрепите обойму, подогнув с по-
мощью отвертки металлические язычки
(90°).
1
2
1 Приборная панель
2 Монтажная обойма
3
Установите устройство, как показано
на рисунке.
1
2
3
4
5
1 Гайка
2 Теплоизоляционная перегородка или
металлическая планка
3 Металлическая скоба
4 Винт
5 Винт (M4 × 8)
Ru
65
Раздел
05
Установка
Установка
