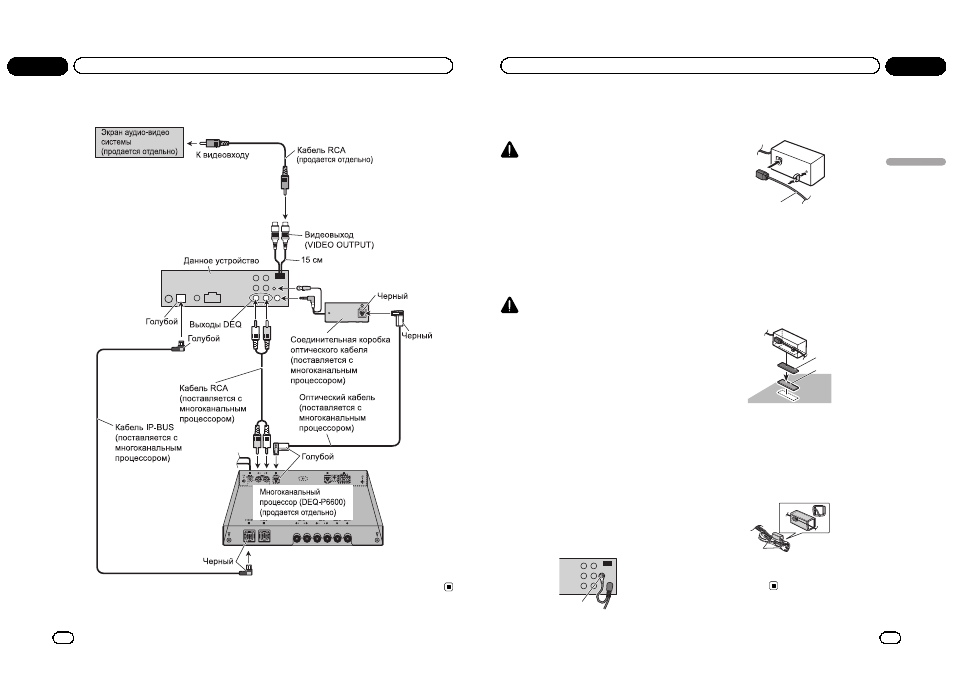

При подключении многоканального процессора
Ru
62
Раздел
04
Соединения
Подключение и установка
муфты для оптических
кабелей
ПРЕДУПРЕЖДЕНИЕ
! Не устанавливайте муфту в местах, где
она может препятствовать работе ус-
тройств безопасности, таких как подушки
безопасности. В противном случае суще-
ствует опасность летального исхода.
! Не устанавливайте муфту в местах, где
она может препятствовать работе тормоза.
В противном случае возможна авария.
! Надежно закрепите муфту для оптических
кабелей с помощью ленты-“липучки” или
хомута с фиксатором. При слабом крепле-
нии создаются помехи вождению, что
может стать причиной аварии.
ВНИМАНИЕ
! При установке устройства используйте
только детали, входящие в комплект по-
ставки. Использование других деталей
может привести к повреждению или само-
произвольному демонтажу устройства, что
может стать причиной аварии или других
проблем.
! Не устанавливайте устройство рядом с
дверями, где на него может попасть до-
ждевая вода. Попадание водыв устрой-
ство может вызвать задымление или
возгорание.
Подключение оптического кабеля
1
Подключите оптический кабель и ка-
бель заземления к основному устрой-
ству.
Подключайте оптический кабель так, чтобы
он не выступал из основного устройства
(
см. иллюстрацию). Закрепите кабель зазе-
мления по выступу на задней панели ос-
новного устройства.
1
1 Винт
2
Подсоедините оптический кабель к
муфте для оптических кабелей.
1
1 Оптический кабель
Установка муфты для
оптических кабелей
% При установке муфты с помощью
ленты-“липучки”
Установите муфту с помощью ленты-“ли-
пучки” в свободном пространстве блока
управления.
1
2
1 Лента-липучка (крючковая)
2 Лента-липучка (петельная)
% При установке муфты с помощью хо-
мута с фиксатором
Обмотайте оптический кабель и муфту изо-
ляционной лентой и закрепите вместе со
шнуром питания с помощью хомута с фик-
сатором.
1
2
1 Обмотайте изоляционной лентой
2 Закрепите с помощью хомута с
фиксатором
Ru
63
Раздел
04
Соединения
Соединения
