PH 631 M, PH 631 MS, PH 640 M, PH 640 MS, PH 640 MST
Оборудование, подключенное с нарушением требований безопасности
бытовых приборов большой мощности, изложенных в настоящей инст-
рукции, является потенциально опасным. Производитель не несет от-
ветственности за ущерб здоровью и собственности, если он вызван
несоблюдением указанных норм установки.
Настройка рабочей поверхности на различные типы газа
Если тип газа, который Вы будете использовать, отличается от того, на кото-
рый настроена рабочая поверхность (см. маркировку на нижней стороне
рабочей поверхности или на упаковке), необходимо заменить газовые жик-
леры следующим образом:
• снимите решетки и выньте горелки из гнезд;
• выверните жиклеры 7 мм торцевым ключом и замените их подходящими
(см. таблицу 1 «Характеристики горелок и жиклеров»);
• соберите все компоненты в обратном порядке.
Если давление газа отличается от указанного в таблице, необходимо устано-
вить подходящий регулятор давления в соответствии с местными стандарта-
ми пользования газовой сетью.
Регулировка поступления воздуха в горелки
Регулировки не требуется.
Регулировка минимального пламени
• поверните газовый клапан к минимальному положению;

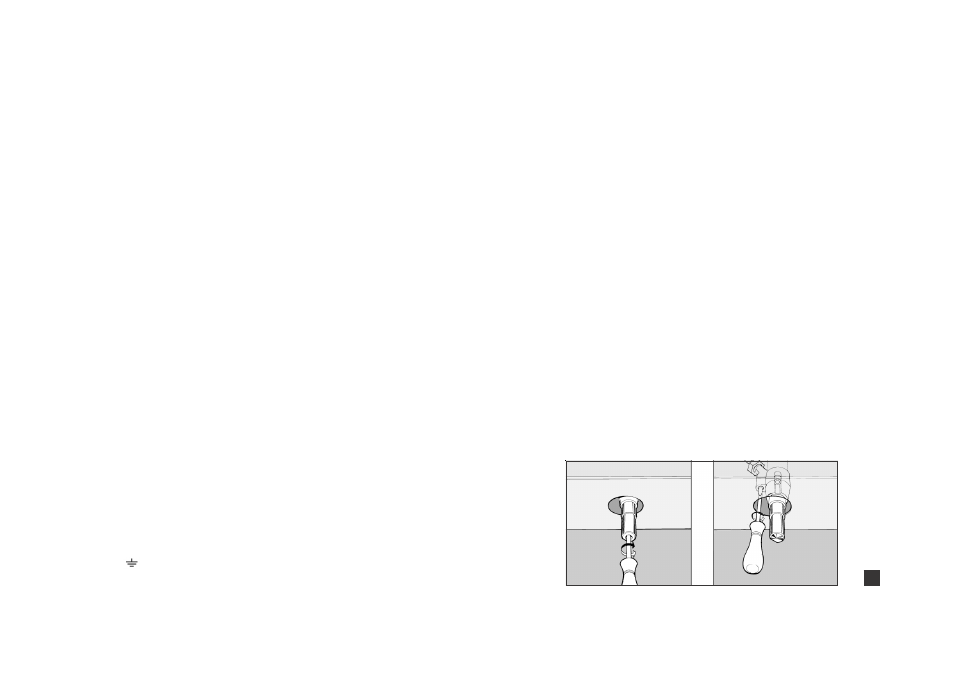

• снимите рукоятку и вращайте ее регулировочный винт (расположен сбоку
или внутри стержня регулятора) в разные стороны пока пламя не станет
малым, но устойчивым (рис. 9).
• проверьте, чтобы при быстром повороте рукоятки от максимального к ми-
нимальному пламя не гасло;
• при несрабатывании устройства безопасности (термопары) при минималь-
ном поступлении газа, увеличьте его уровень регулировочным винтом.
9
Контроль плотности подсоединения
После подключения проверьте наличие утечек, смочив соединение мыль-
ным раствором (пузырьки на поверхности укажут место утечки). Никогда не
используйте для проверки пламя.
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Подключение рабочей поверхности производится по трехпроводной схеме в
соответствии с информационной табличкой, расположенной под оборудова-
нием.
Провод заземления имеет цветовую маркировку желтого и зеленого цвета.
В случае установки рабочей поверхности вместе со встроенной духовкой, под-
ключение следует выполнять отдельно, что обусловлено требованиями безо-
пасности и обеспечивает удобство проведения работ по обслуживанию и
ремонту оборудования.
Подсоединение кабеля к сети
Оснастите питающий кабель соответствующей вилкой (см. информационную
табличку) или непосредственно подключите оборудование к сети (без вилки и
розетки). В последнем случае должен быть установлен многолинейный
выключатель, соответствующий нагрузке, с расстоянием между разведенны-
ми контактами не менее 3 мм, причем линия заземления не должна раз-
рываться.
Питающий кабель следует располагать так, чтобы по всей длине он никогда
не нагревался до температуры, превышающей на 50°С комнатную.
Перед подсоединением убедитесь в том, что:
√ провода и соединения проводов в вилке и розетке, предохранители и проб-
ки могут выдержать рабочую нагрузку оборудования (см. информацион-
ную таблицу);
√ рабочая поверхность заземлена в соответствии с правилами и требовани-
ями, предъявляемыми к заземлению бытовой техники;
√ после установки обеспечен свободный доступ к розетке / многолинейному
выключателю.
Важно: электрические провода имеют следующую цветовую маркировку:
зелено-желтый
— заземление;
синий
— нейтраль;
коричневый или черный
— фаза.
При несоответствии заводского соединения проводов питающего кабеля и
соединения проводов в вилке проделайте следующие действия:
- зеленый & желтый или просто зеленый провод сети подсоедините к контак-
ту «Е», или
, или зеленому, или зелено-желтому;
- коричневый провод сети подсоедините к контакту «L», или к красного цвета;
- синий провод сети подсоедините к контакту «N» или контакту черного цвета.
