PH 631 M, PH 631 MS, PH 640 M, PH 640 MS, PH 640 MST
8
88
8
8
PH 631 M, PH 631 MS, PH 640 M, PH 640 MS, PH 640 MST
ПОДКЛЮЧЕНИЕ К ГАЗУ
Подключение к газу рабочей поверхности должно производиться квалифици-
рованным персоналом в соответствии с действующими стандартами и
после проверки соответствия типа подключаемого газа, тому, на который на-
строено оборудование. При несоответствии типов газа, следуйте инструкци-
ям параграфа «Настройка рабочей поверхности на различные типы газа».
Важно: для безопасной и долгой работы оборудования, убедитесь, что давле-
ние газа соответствует уровню, указанному в таблице «Характеристики горе-
лок и жиклеров».
Подключение через негибкую (стальную или медную) трубу
Подключение должно быть произведено таким образом, чтобы исключить
механическое давление в любой части рабочей поверхности.
Оборудование оснащено настраиваемым L-образным штуцером и проклад-
кой для подсоединения к источнику газа. Чтобы повернуть штуцер, прокладку
необходимо заменить (поставляется с оборудованием).
Газовый вывод оборудования приспособлен для подключения круглой газо-
вой трубы с наружной резьбой 1/2 дюйма.
Подключение гибкой стальной трубой
Гибкая стальная труба присоединяется к тому же выводу с наружной резьбой
1/2 дюйма. Используйте только трубы и прокладки, соответствующие текущим
стандартам. Полная длина трубы не должна превышать 2000 мм. Обязатель-
но убедитесь, что гибкая стальная труба не касается движущихся предметов и
не пережата.
6
6. Если рабочая поверхность устанавливается не над встроенной духовкой,
для изоляции под рабочую поверхность помещают деревянный щит на
расстоянии не менее 20 мм от нижней части оборудования.

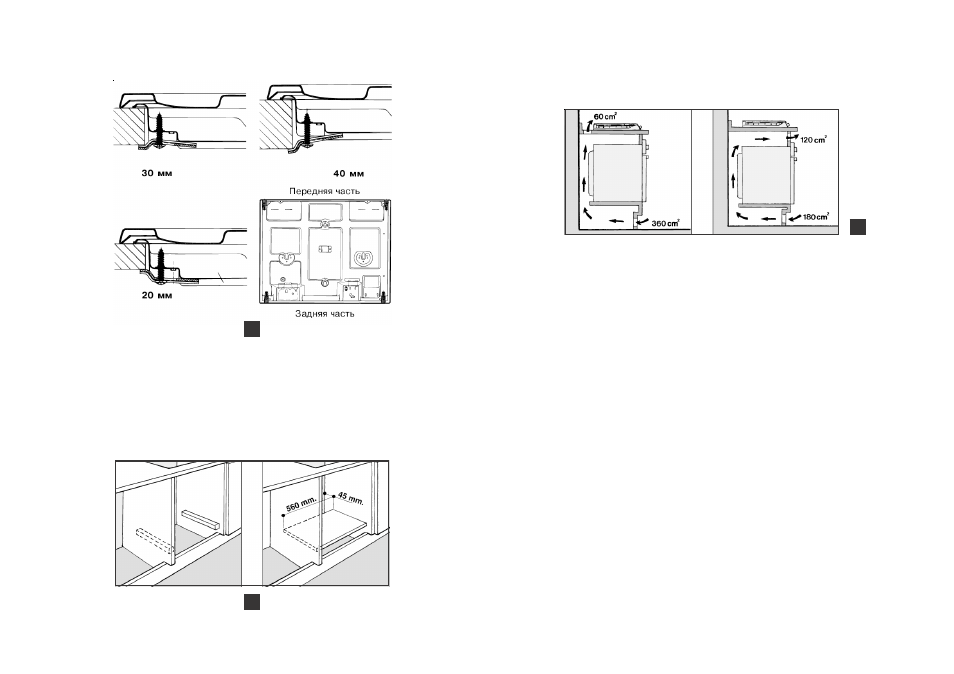

7. Если рабочая поверхность устанавливается над встроенной духов-
кой, предпочтительнее, чтобы духовка опиралась на два деревянных бру-
са, прикрепленных к внутренним стенкам корпуса кухонной мебели; при
сплошном основании должен быть обеспечен зазор позади оборудова-
ния не менее 45 x 560 мм (рис. 7).
7
Позиция фиксаторов при различной толщине поверхности,
к которой крепится оборудование
При установке рабочей поверхности над встроенной духовкой, не оборудо-
ванной системой принудительной вентиляции, проверьте, что в сответ-
ствующей внутренней части корпуса кухонной мебели имеются отверстия
для притока и оттока воздуха (рис. 8).
8
